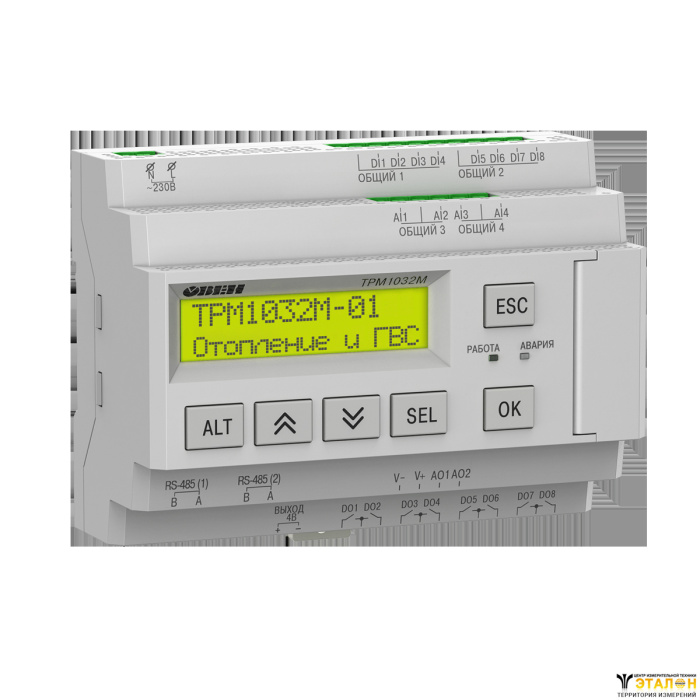

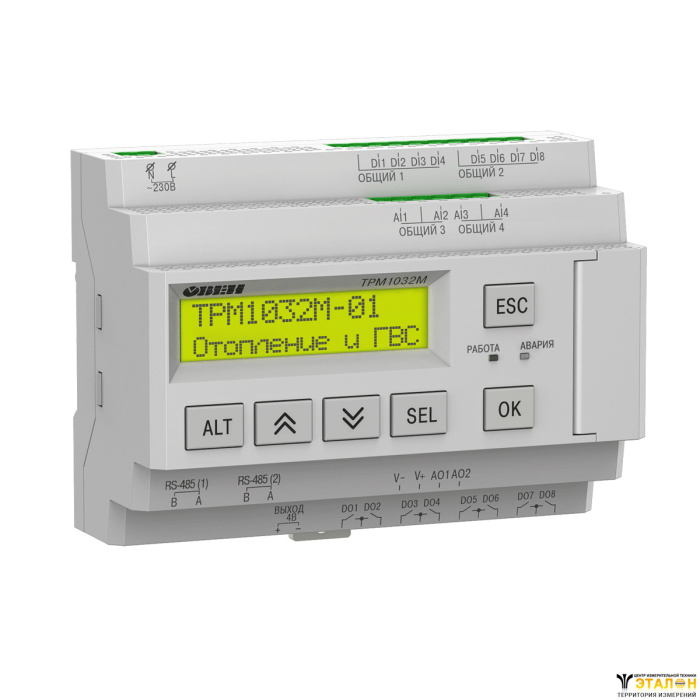

ТРМ1032М – контроллер с готовыми алгоритмами для регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Поддерживает управление от 1 до 15 контуров потребителей в зависимых и независимых системах. Контроллер отопления и ГВС регулирует температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами, поддерживает давление в системе отопления, управляя контурами подпитки, защищает обратный теплоноситель от превышения температуры.
Содержимое модального окна...
Общие сведения | |
Напряжение питания | 90…264 В, номинальное 230 В |
Часы реального времени | Есть |
Модули расширения ПРМ | Да, до 2-х |
Встроенный источник питания 24В | Есть |
Дискретные входы | |
Количество | 8 |
Подключаемые устройства | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) |
Номинальное напряжение питания | 230 В |
Гальваническая развязка | Групповая по 4 входа (1-4, 5-8) |
Аналоговые входы | |
Количество | 4 |
Тип измеряемых сигналов | 4…20 мА, 0…4 кОм |
Период обновления значений всех каналов | 10 мс |
Дискретные выходы | |
Количество | 8 |
Тип выходов | Релейные (нормально-разомкнутые) |
Допустимая нагрузка | · 5А при напряжении не более 250 В перем. тока, cos φ > 0,95 · 3 А при напряжении не более 30В пост. тока |
Гальваническая развязка | Групповая, по 2 выхода |
Аналоговые выходы | |
Количество | 2 (модификации) |
Тип выходов | 4...20 мА (И) или 0...10 В (У) – выбирается при заказе |
Гальваническая развязка | Выход 4…20 мА (И): индивидуальная 2830 В Выход 0…10 В (У): групповая 2830 В |
Интерфейсы | |
Количество | 2 |
Интерфейс | RS-485 |
Протокол | Modbus RTU/ASCII |
Режим работы | Master/Slave |
Индикация и управление | |
Тип дисплея | Текстовый монохромный ЖКИ с подсветкой, 2×16 символов |
Язык | Русский |
Количество механических кнопок | 6 |
УГО ТРМ1032–230 Х.01_ЕСКД | dwg 45.24 kB pdf 195.95 kB |
УГО ТРМ1032–230 Х.01_СПДС | dwg 47.49 kB pdf 182.85 kB |
2D Модель ТРМ1032–230.Х.01 | dwg 541.19 kB pdf 1.35 MB |
3D Модель ТРМ1032–230.X.01 | pdf 3.09 MB step 22.07 MB |
ТРМ1032М | dwg 2.23 MB pdf 2.07 MB |
