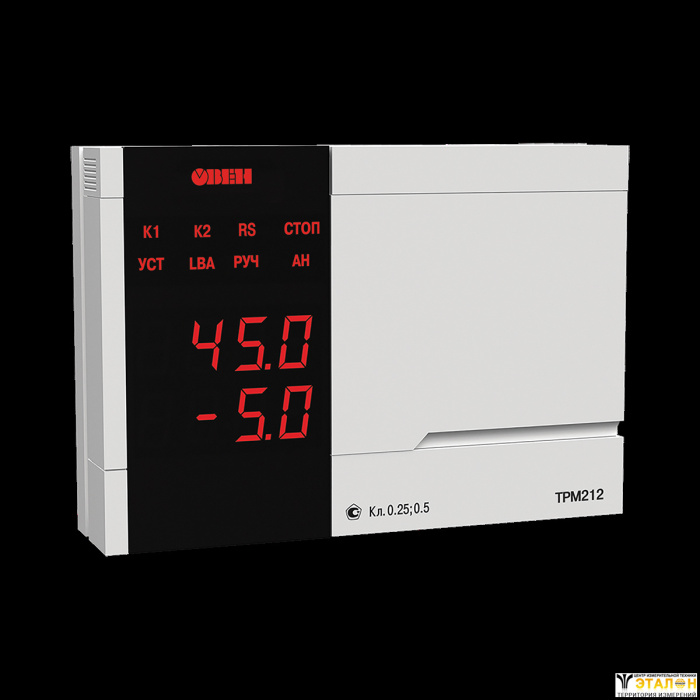

ТРМ212-Н.РР
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Аналог ОВЕН ТРМ12 с дополнительным входом и интерфейсом RS-485.
Рекомендуется для управления клапанами и задвижками с электроприводом:
- в системах ГВС, газового и парового отопления;
- в теплообменных аппаратах (пастеризаторах);
- при подаче охлаждающей жидкости в контурах водяных охладителей;
- при регулировании соотношения газ/воздух,
а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов).
Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2
Основные функции прибора ОВЕН ТРМ212
- Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- Возможность работы с датчиками, имеющими квадратичную характеристику
- Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин
- Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения диф. манометра
- ПИД-регулирование измеренной или вычисленной величины с использованием:
- электропривода запорно-регулирующего (КЗР) или трехходового клапана
- задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
- Автонастройка ПИД-регулятора по современному эффективному алгоритму, оптимизация выхода на уставку
- Подключение датчика положения задвижки ко входу 2
- График коррекции уставки регулятора по величине, измеренной на втором входе
- Дистанционный пуск и остановка ПИД-регулятора
- Сигнализация об обрыве в цепи регулирования (LBA)
- Встроенный интерфейс RS&485 (протокол ОВЕН, Modbus ASCI/RTU)
- Конфигурирование на ПК или с лицевой панели прибора
- Уровни защиты настроек для разных групп специалистов
Вы можете скачать бесплатно ПО для прибора ОВЕН ТРМ212: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL
Возможные обозначения при заказе:
ТРМ212-Н.РР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с электромеханическим приводом с релейным управлением "больше/меньше", 220 В (1й выход – реле "больше", 2й выход – реле "меньше").
ТРМ212-Н.УР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с сигналом управлния 0...10 В (1й выход – 0...10 В, 2й выход – реле для сигнализации).
Основные технические характеристики
Питание
Напряжение питания | 90…245 В переменного тока |
Частота напряжения питания | 47...63 Гц |
Функции входов
Количество универсальных входов | 2 |
Функции входа 1 | измерительный |
Функции входа 2 | измерительный (в т.ч. датчик положения) |
дополнительный (дистанционный пуск/остановка регулирования) |
Универсальные измерительные входы
Типы входных датчиков и сигналов, подключаемых к измерительным входам | см. таблицу «Характеристики измерительных датчиков» |
Время опроса входа | не более 1 с |
Входное сопротивление при подключении источника сигнала: | |
– тока | 100 Ом ± 0,1 % (при подключении внешнего резистора) |
– напряжения | не менее 100 кОм |
Предел допустимой основной погрешности: | |
– для термометров сопротивления | ±0,25 % |
– для остальных видов сигналов | ±0,5 % |
Дополнительный вход (вход 2)
Сопротивление внешнего ключа: | |
– в состоянии «замкнуто» | менее 1 кОм |
– в состоянии «разомкнуто» | более 100 кОм |
Выходы
Количество выходных устройств | 2 |
Интерфейс связи
Тип интерфейса | RS-485 |
Скорость передачи данных | 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
Тип кабеля | экранированная витая пара |
Протокол передачи данных | ОВЕН, Modbus RTU, Modbus ASCII |
Корпус
Габаритные размеры и степень защиты корпуса | |
Щитовой Щ1 | 96×96×70 мм, IP54* |
Щитовой Щ2 | 96×48×100 мм, IP54* |
Настенный Н | 130×105×65 мм, IP44 |
Настенный Н2 | 150×105×35 мм, IP20 |
* со стороны передней панели | |
Характеристики выходных устройств
Обозначения | Тип выходного устройства (ВУ) | Электрические характеристики |
Р | электромагнитное реле | 1 А при 220 В 50...60 Гц, cos φ > 0,4 или 30 В пост. тока |
К | транзисторная оптопара структуры n–p–n типа | 200 мА при 40 В пост. тока |
С | симисторная оптопара | 50 мА при 240 В (в имульсном режиме до 0,5 А) |
И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | нагрузка 0…1000 Ом, напряжение питания 15...32 В пост. тока |
У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | нагрузка не менее 2 кОм, напряжение питания 15...32 В |
Т | выход для управления | выходное напряжение 4...6 В |
Характеристики датчиков и входных сигналов
Тип датчика | Диапазон измерений |
ТСП50 W100 = 1.385 | –200…+750 °С |
ТСП100 W100 = 1.385 (Pt 100) | –200…+750 °С |
ТСП50 W100 = 1.391 | –200…+750 °С |
ТСП100 W100 = 1.391 | –200…+750 °С |
ТСП гр. 21 (R0=46 Oм, W100 = 1.391) | –200…+750 °С |
ТСМ50 W100 = 1.426 | –50…+200 °С |
ТСМ100 W100 = 1.426 | –50…+200 °С |
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) | –50…+200 °С |
ТСМ50 W100 = 1.428 | –190…+200 °С |
ТСМ100 W100 = 1.428 | –190…+200 °С |
термопара ТВР (А-1) | 0…+2500 °С |
термопара ТВР (А-2) | 0…+1800 °C |
термопара ТВР (А-3) | 0…+1800 °C |
термопара ТПР (В) | +200…+1800 °C |
термопара ТЖК (J) | –200…+1200 °С |
термопара ТХА (K) | –200…+1300 °С |
термопара ТХК (L) | –200…+800 °С |
термопара ТНН (N) | –200…+1300 °С |
термопара ТПП (R) | 0…+1750 °C |
термопара ТПП (S) | 0…+1750 °C |
термопара ТМК (Т) | –200…+400 °C |
ток 0…5 мА | 0…100 % |
ток 0…20 мA | 0…100 % |
ток 4…20 мА | 0…100 % |
напряжение –50…+50 мВ | 0…100 % |
напряжение 0…1 В | 0…100 % |
датчик положения задвижки резистивный до 2 кОм | 0…100 % |
датчик положения задвижки токовый 0...20 мА | 0…100 % |
Условия эксплуатации
Температура воздуха, окружающего корпус прибора | +1…+50 °C |
Атмосферное давление | 84...106,7 кПа |
Относительная влажность воздуха (при 35 °C) | 30...80 % |
Функциональная схема
Универсальные измерительные входы
Терморегулятор ОВЕН ТРМ212 имеет два универсальных входа, к которым могут быть подключены датчики следующих типов:
- термопреобразователей соротивления ТСМ 50М/100М, ТСП 50П/100П, ТСМ гр.23, Pt100;
- термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В), ТМК(Т), ТВР (А-1, А-2, А-3);
- датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В, –50…+50 мВ.
Использование входа 2 в качестве дополнительного для дистанционного управления
К дополнительному входу (вход 2) ТРМ212 можно подключить внешний ключ для дистанционного пуска/остановки регулирования.
Использование входа 2 для подключения датчика положения задвижки
Ко входу 2 ТРМ212 можно подключить датчик положения задвижки следующих типов:
- резистивный (до 2 кОм);
- токовый (0...20 мА).
Цифровая фильтрация и коррекция входного сигнала
ОВЕН ТРМ212 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»).
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
ПИД-регулятор
Прибор ОВЕН ТРМ212 осуществляет ПИД-регулирование измеренной или вычисленной величины, управляя:
- электроприводом запорно-регулирующего (КЗР) или трехходового клапана (при этом ПИД-регулятор должен иметь два однотипных дискретных выхода – э/м реле, транзисторные оптопары, симисторные оптопары, выходы для управления внешним твердотельным реле);
- задвижкой с аналоговым входом (при этом ПИД-регулятор должен иметь один выход ЦАП 4…20 мА или 0…10 В).
Управление может осуществляться в автоматическом, ручном и дистанционном режимах.
Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).
Аварийная сигнализация о выходе регулируемой величины за заданные пределы
Терморегулятор ОВЕН ТРМ212 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал в одном из следующих случаев, когда значение измеренной величины:
- выходит за заданный диапазон;
- превышает уставку регулятора на заданную величину;
- меньше уставки регулятора на заданную величину;
- находится в заданном диапазоне;
- аналог. п. 1 с блокировкой 1-го срабатывания;
- аналог. п. 2 с блокировкой 1-го срабатывания;
- аналог. п. 3 с блокировкой 1-го срабатывания;
- превышает заданную величину по абсолютному значению;
- меньше заданной величины по абсолютному значению;
- аналог. п. 8 с блокировкой 1-го срабатывания;
- аналог. п. 9 с блокировкой 1-го срабатывания.
Тип аварийной сигнализации задается пользователем.
При работе с аналоговой задвижкой аварийный сигнал можно подать на второй (свободный) выход прибора, к которому подключается какое-либо сигнальное устройство (лампа, звонок и т.п.).
Сигнализация об обрыве контура регулирования (LBA)
Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.
При работе с аналоговой задвижкой аварийный сигнал можно подать на второй (свободный) выход прибора, к которому подключается какое-либо сигнальное устройство (лампа, звонок и т.п.).
Выходные устройства прибора ТРМ212
Выходные устройства ТРМ212 могут быть следующих типов:
- э/м реле;
- транзисторная оптопара;
- симисторная оптопара;
- выход для управления внешним твердотельным реле;
- цифроаналоговый преобразователь «параметр – ток 4...20 мА»";
- цифроаналоговый преобразователь «параметр – напряжение 0...10 В».
Два выходных устройства (ВУ) устанавливаются в следующих сочетаниях:
- два однотипных дискретных ВУ (э/м реле, транзисторные или симисторные оптопара, выходы для управления внешним твердотельным реле);
- ВУ1 – аналоговое (ЦАП 4...20 мА или 0...10 В) для управления аналоговой задвижкой, ВУ2 – дискретное для подключения внешней аварийной сигнализации.
Интерфейс RS-485
В ТРМ212 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН.
Интерфейс RS-485 позволяет:
- конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
- передавать в сеть текущие значения измеренной величины и выходной мощности регулятора, а также любых программируемых параметров.
Подключение ТРМ212 к ПК производится через адаптер ОВЕН АС3-М или АС4.
При интеграции ТРМ212 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
Компания ОВЕН бесплатно предоставляет для ТРМ212
- Драйвер для Trace Mode;
- OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
- Библиотеки WIN DLL для быстрого написания драйверов.

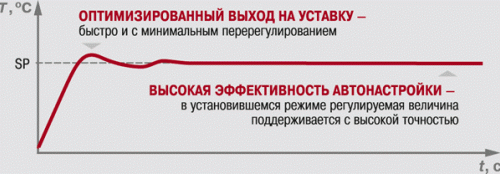

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора: разработан компанией ОВЕН совместно с ведущими российскими учеными
При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования, а также постоянную времени цифрового фильтра и период следования управляющих импульсов.
Схемы подключения

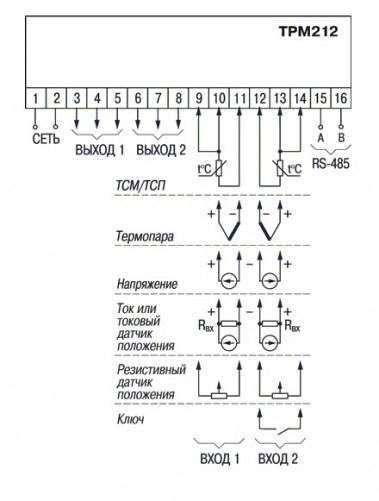

Общая схема подключения ТРМ212
Схемы подключения выходного устройства 1 (ВУ1)
Схемы подключения выходного устройства 2 (ВУ2)
Комплект поставки
- Прибор ТРМ212
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 10 шт.
- Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 50 шт.
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
ДОСТАВКА
Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:
- Самовывоз со склада компании ЭТАЛОНПРИБОР
- Доставка через транспортную компанию "Деловые линии"
- Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
- Доставка по Москве и области нашими экспедиторами и курьерами
- Доставка через транспортную компанию "ПЭК"
- Отправка посылкой с помощью Почты России
- Доставка через транспортную компанию покупателя
Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.
ОПЛАТА
Мы принимаем оплату:
- по безналичному расчету
- перечислением денежных средств на расчетный счет для юридических лиц
- банковским переводом для физических.
Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.
Условия гарантийного обслуживания
- Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
- Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
- Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
- Изделие снимается с гарантийного обслуживания в следующих случаях:
- Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
- Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
- Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
- Использования изделия не по назначению;
- Нарушения правил хранения и транспортирования;
- Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
- Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
- Попадания внутрь влаги, инородных предметов и т.п.
- Неправильном включении в сеть.
- Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
- Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.
Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.
Файлы для загрузки
Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.
Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.
Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.
Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.
Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.
На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.
В сфере строительства и дизайна, где важно точно определить параметры пространства, используются специализированные устройства для разметки — лазерные нивелиры. Ротационные модели таких инструментов выполняют проекции линий с помощью вращающегося лазерного луча. Ротационные нивелиры идеально подходят для больших открытых пространств.
Вольтметр — это электрический измерительный прибор, предназначенный для измерения напряжения в электрической цепи. От точности его показаний во многом зависит безопасность и эффективность работы электрооборудования. Но как же он устроен? Давайте разберемся.
Газоанализаторы – это высокотехнологичные устройства, которые используются для определения состава газовых смесей и измерения концентрации отдельных компонентов. Они играют важную роль в различных отраслях, таких как экология, промышленность, медицина и других. Понимание принципа работы этих устройств поможет лучше понять, как они способны предоставить точные и надежные данные. Давайте рассмотрим устройство и принцип действия газоанализатора.
Омметр — это измерительное устройство, предназначенное для определения сопротивления электрических цепей и элементов. Этот прибор играет важную роль в работе электротехников, электронщиков и других специалистов, работающих с электротехническим и электронным оборудованием. Ниже мы рассмотрим, где и как используется омметр.
ОГРН: 1195081019836
