ТРМ33-Щ7.ТС
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы

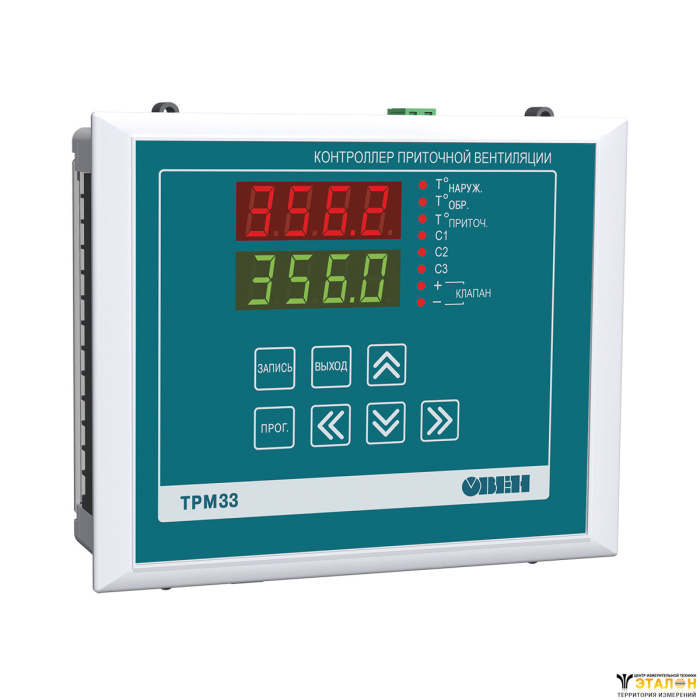

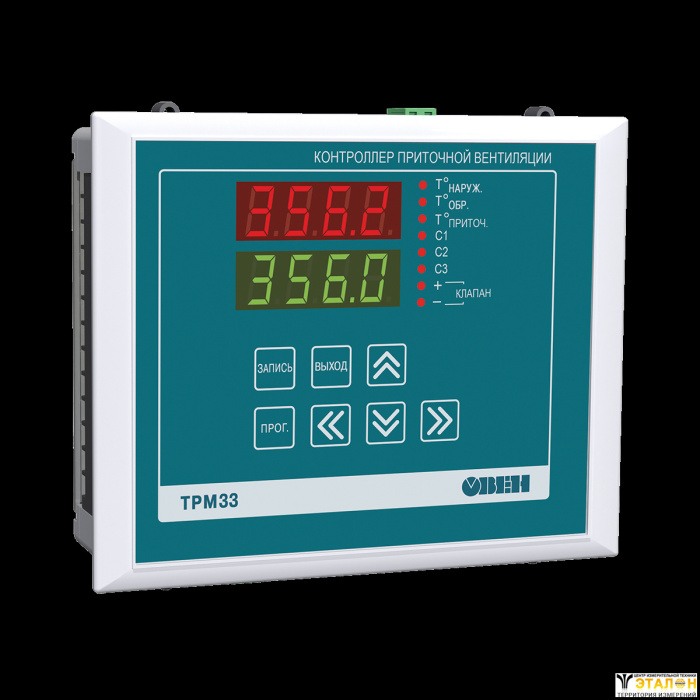

Прибор ОВЕН ТРМ33 предназначен для регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером.
ТРМ33 выпускается в щитовом корпусе типа Щ4 и типа Щ7, степень защиты со стороны лицевой панели IP54.
Функциональные возможности терморегулятора ОВЕН ТРМ33
- Поддержание заданной температуры приточного воздуха по ПИД-закону
- Управление приточным вентилятором, жалюзи и КЗР, подающим теплоноситель в калорифер
- Работа в различных режимах:
- прогрев калорифера при запуске системы;
- защита системы от превышения температуры обратной воды;
- защита водяного калорифера от замерзания;
- дежурный режим с выключенным вентилятором и закрытыми жалюзи;
- автоматический переход в летний режим.
- Регистрация данных на ПК по интерфейсу RS-485 (по заказу)
Бесплатно: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL

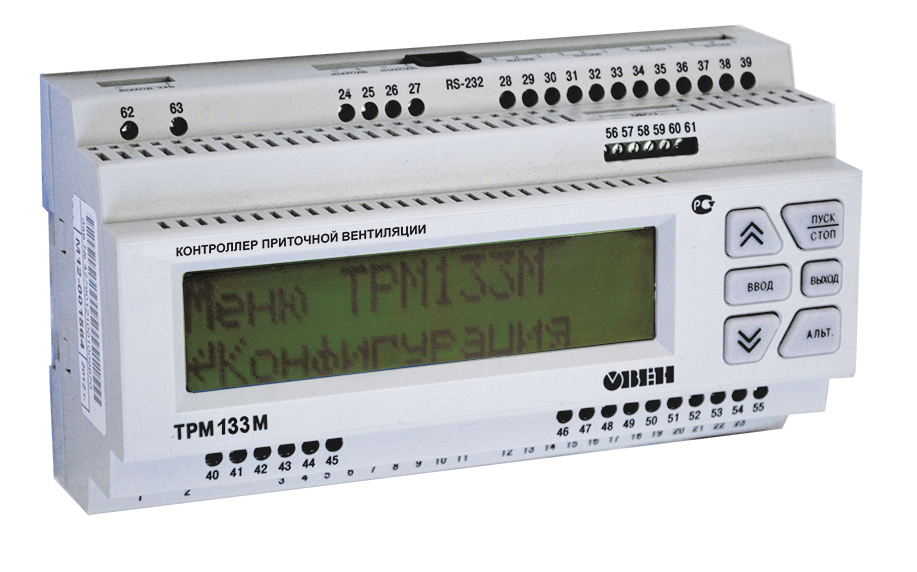

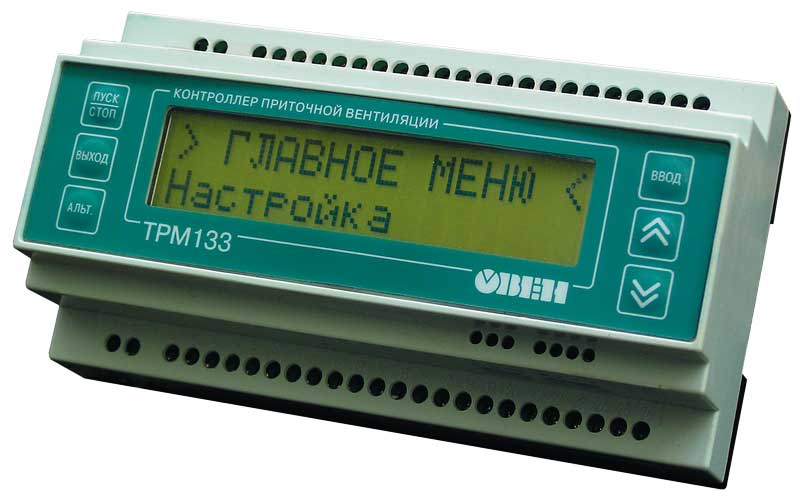

Другие приборы для управления вентиляцией
Контроллер для регулирования температуры в системах отопления с приточной вентиляцией ТРМ33 | Контроллер приточной вентиляции ТРМ133 | Контроллер для систем вентиляции и кондиционирования ТРМ133М |
|  |
|
Для систем вентиляции с водяным калорифером нагрева с регулирующим клапаном с 3-хпозиционным (220 В 50 Гц) управлением.
| Для систем вентиляции с водяным калорифером нагрева с регулирующим клапаном с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.
| Для систем вентиляции с водяным калорифером нагрева с регулирующим клапаном с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.
|
Конфигурации OPC
Конфигурация Lectus OPC для опроса ТРМ33-Щ7
Конфигурация Lectus OPC для опроса ТРМ33-Щ4
Основные технические характеристики
Наименование характеристики | Значение |
Напряжение питания | от 130 до 242 В (номинальное значение 220 В) |
Потребляемая мощность | не более 6 ВА |
Диапазон контроля температуры | -50... + 199,9°С |
Тип входных ТС | ТСМ, ТСП |
Количество каналов контроля температуры | 3 |
Количество дискретных входов | 3 |
Время цикла опроса датчиков | не более 6 с |
Количество выходных реле | 4 |
Максимальный ток, коммутируемый контактами реле | 1 А при напряжении 220 В 50 Гц (cos j > 0,4) |
Адаптеры, используемые для подключения прибора к RS-232 порту ПК | АС3М для приборов ТРМ33.Х.ХХ.RS |
Адаптер, используемый для подключения прибора к USB порту ПК | АС4 (для приборов ТРМ33-Х.ХХ.RS) |
Габаритные размеры | |
Щ4, щитовой | 96×96×145 мм; IP54 |
Щ7, щитовой | 144×169×50,5 мм; IP54 |

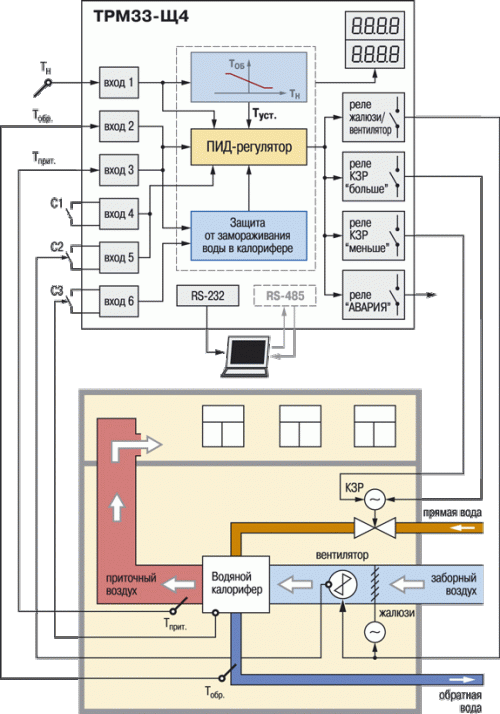

Функциональная схема
Входы для измерения температуры
Ко входам 1...3 в зависимости от их типа подключаются температурные датчики ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100 для контроля:
- Тнаруж. – температуры наружного воздуха;
- Тприт. – температуры приточного воздуха;
- Тобр. – температуры обратной воды в контуре теплоносителя.
Входы для диагностики работоспособности системы
Ко входам 4...6 подключаются датчики для диагностики работоспособности системы:
- С1 – коммутирующее устройство (таймер, тумблер и т. п.) для дистанционного перевода системы в дежурный режим работы;
- С2 – датчик контроля работы вентилятора для автоматического перевода системы в дежурный режим при неисправности вентилятора;
- С3 – датчик контроля протока воды через калорифер для автоматического перевода системы в режим защиты от замораживания при прекращении протока.
Управление вентилятором, жалюзи и регулирование температуры
По результатам измерений температур и опроса входных датчиков С1, С2, С3 ПИД-регулятор ТРМ33-Щ4 управляет работой вентилятора и жалюзи, а также положением запорно-регулирующего клапана (КЗР) для поддержания заданной температуры в системе отопления.
Режимы работы
В приборе предусмотрено 6 режимов работы.
Прогрев калорифера
Перед началом работы ТРМ33-Щ4 осуществляет прогрев калорифера. Время прогрева определяется пользователем, исходя из эксплуатационных параметров системы. Для более быстрого разогрева прибор формирует команду на выключение вентилятора, закрытие жалюзи и полное открытие КЗР.
Индикация режима:
P––0 – работа прибора в режиме прогрева калорифера.
Управление системой приточной вентиляции
Управление системой приточной вентиляции прибор осуществляет, обеспечивая:
- поддержание температуры приточного воздуха Тприт. на заданном уровне;
- защиту от превышения температуры обратной воды Тобр., возвращаемой в теплоцентраль;
- защиту от замораживания воды в калорифере.
Поддержание температуры приточного воздуха на заданном уровне
Температура приточного воздуха в системе Туст.прит. задается пользователем при программировании прибора. Нагрев приточного воздуха осуществляется теплоносителем, проходящим через калорифер. ТРМ33-Щ4 по температуре уставки Туст.прит. с помощью выходных реле управляет жалюзи и вентилятором, подающими приточный воздух, а также положением КЗР, подающим теплоноситель в калорифер. Управление КЗР осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с высокой точностью.
Условия начала работы прибора в этом режиме:
Тобр.min < Тобр. < Тобр.max, Тприт. > Тавар.
Индикация режима:
Р––2 – работа в режиме поддержания температуры приточного воздуха.
Защита от превышения температуры обратной воды, возвращаемой в теплоцентраль
Управление температурой обратной воды осуществляется в зависимости от температуры наружного воздуха в соответствии с графиком Тобр. = f(Tнаруж.). График обратной воды строится прибором автоматически по заданным пользователем координатам точек А, В и С. При превышении заданного значения температуры обратной воды Тобр.i > Тобр.max.i прибор прерывает управление КЗР по Тприт. и переходит на управление по сигналу рассогласования Ei = Тобр.i – Тобр.max.i. После возврата Тобр.i в допустимые пределы регулирование продолжается по Тприт.
Условия начала работы прибора в этом режиме:
Тобр. > Тобр.max, Тприт. > Тавар.
Индикация режима:
Р––3 – работа в режиме защиты от превышения температуры обратной воды.

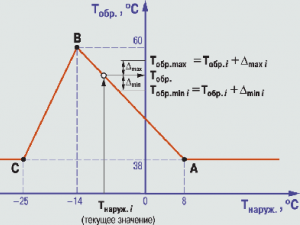

Пример графика температуры обратной воды – Тобр. = f(Tнаруж.)
Защита от замораживания воды в калорифере
При падении температуры приточного воздуха или температуры обратной воды ниже заданной пользователем критической температуры, либо возникновения неисправности входных датчиков (обрыв или короткое замыкание), система переходит на работу в режиме защиты от замораживания воды в калорифере. Для максимально быстрого повышения температуры ТРМ33-Щ4 формирует команду на полное открытие КЗР, выключение вентилятора и закрытие жалюзи.
Условия начала работы прибора в этом режиме:
Тобр. < Тобр.min или Тприт. < Тавар. или замыкание датчика С3.
Индикация режима:
Р––4 – работа в режиме защиты от замораживания воды в калорифере.
Дежурный режим
Дежурный режим предусмотрен для случаев, когда в работе приточной вентиляции нет необходимости (ночное время суток, выходные дни и т. п.). В этом режиме ТРМ33-Щ4 контролирует только температуру обратной воды, вентилятор выключен и жалюзи закрыты. Переход в дежурный режим можно осуществить с помощью внешнего коммутирующего устройства С1, либо установив нужное значение в соответствующем программируемом параметре.
Индикация режима:
Р––1 – работа в дежурном режиме.
Летний режим
Это экономичный режим, поскольку управления температурой приточного воздуха не осуществляется. КЗР при этом полностью закрыт и циркуляция воды через калорифер прекращена. ТРМ33-Щ4 автоматически переводит систему на работу в летнем режиме при превышении температурой наружного воздуха значения Тлетн., заданного при программировании прибора. Отключение летнего режима происходит при достижении Тнаруж. значения Тнаруж.А.
Условия начала работы прибора в этом режиме:
Тнаруж. > Тлетн.
Индикация режима:
Р––5 – работа в летнем режиме.

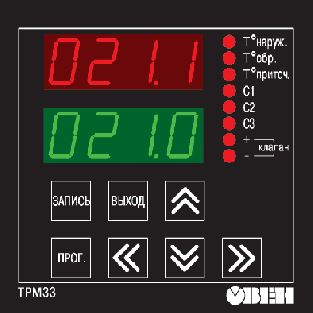

Элементы управления
| Верхний 4-х разрядный цифровой индикатор | В режиме РАБОТА отображает значение температуры в канале контроля, выбранном пользователем: Тнаруж., Тобр., или Тприт. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает номер программируемого параметра. |
| Нижний 4-х разрядный цифровой индикатор | В режиме РАБОТА отображает информационную заставку режима (Р—Х), если выбран канал индикации Тнаруж., или значение соответствующей уставки, если выбран канал индикации Тобр., Тприт. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает значение программируемого параметра. |
| Светодиоды «Тoнаруж.», «Тoобр.», «Тoприточ.» | Постоянной засветкой сигнализируют о выбранном для индикации канале контроля, мигающей засветкой – об аварии датчиков. |
| Светодиоды С1, С2, С3 | Сигнализируют о состоянии внешних контактных датчиков. |
| Светодиоды «+», «–» клапан | Cигнализируют о направлении перемещения запорно-регулирующего клапана. |
Функции кнопок
| Кнопка предназначена для перехода в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим ПРОГРАММИРОВАНИЕ. |
| Кнопка предназначена для записи установленных значений программируемых параметров в память прибора. |
| Кнопка предназначена для возврата из режима ПРОГРАММИРОВАНИЕ в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим РАБОТА. |
Кнопки позволяют в режиме РАБОТА переключать каналы индикации. | |
Кнопки позволяют при параметре А-01, равном нулю, вручную управлять перемещением КЗР. | |
4 кнопки с изображением стрелок позволяют в режиме ПРОСМОТР выбирать нужные параметры, а в режиме ПРОГРАММИРОВАНИЕ изменять их значение. |
Схемы подключения
Комплект поставки
- Прибор ТРМ33
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
