Трансформаторы тока измерительные типа ТТН, ТТН-Ш предназначены для передачи сигнала тока от силовой высоковольтной цепи к измерительным приборам и устройствам в сетях переменного тока напряжением 0,66 кВ, частотой 50 Гц.

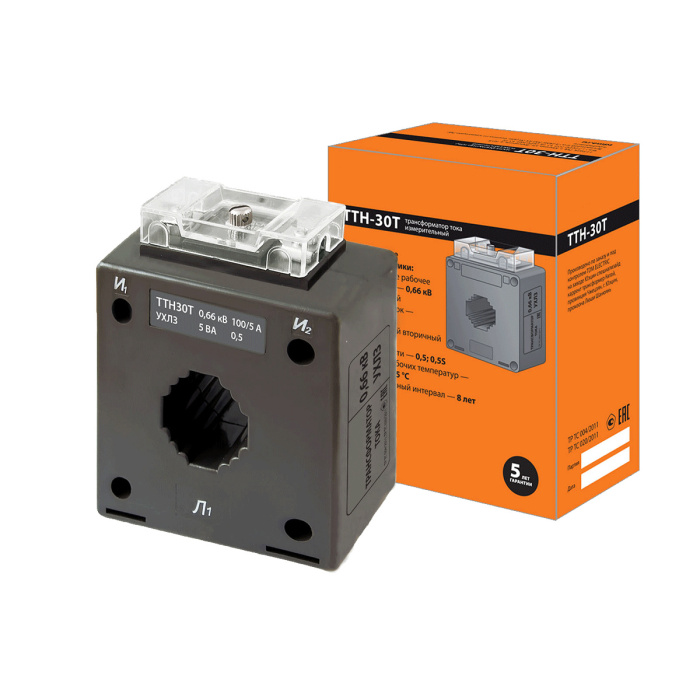

Трансформаторы представляют собой магнитопровод с намотанной на нем вторичной обмоткой, заключенный в литой пластмассовый корпус, не поддерживающий горение. На выводы вторичной обмотки трансформатора устанавливается прозрачная крыша, позволяющая надежно опломбировать клеммы. Выпускаются следующие виды трансформаторов:
Наименование параметра | Значение | |
Номинальное рабочее напряжение | 0,66 кВ | |
Наибольшее рабочее напряжение | 0,72 кВ | |
Номинальный ток первичной цепи I1ном | 5-400 А | |
Номинальный ток вторичной цепи I2ном | 5 А | |
Номинальная частота | 50 Гц | |
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosφ=0,8 | 5; 10; 15 ВА | |
Номинальный коэффициент безопасности вторично обмотки, КБном | От 5 до 10 | |
Испытательное одноминутное напряжение частотой 50 Гц | 3 кВ | |
Класс точности | 0,5 | |
Длительный ток перегрузки | 1,2×Iном | |
Ток намагничивания, не менее | 2,5; 5 А | |
Диапазон рабочих температур | -45…+40 °C | |
Масса, не более | ТТН-Ш | 0,8 кг |
ТТН 30Т | 0,6 кг | |
ТТН 40 | 0,5 кг | |
Средний срок службы | 30 лет | |
Средняя наработка на отказ | 280 000 час. |
В комплект поставки трансформаторов входит:
