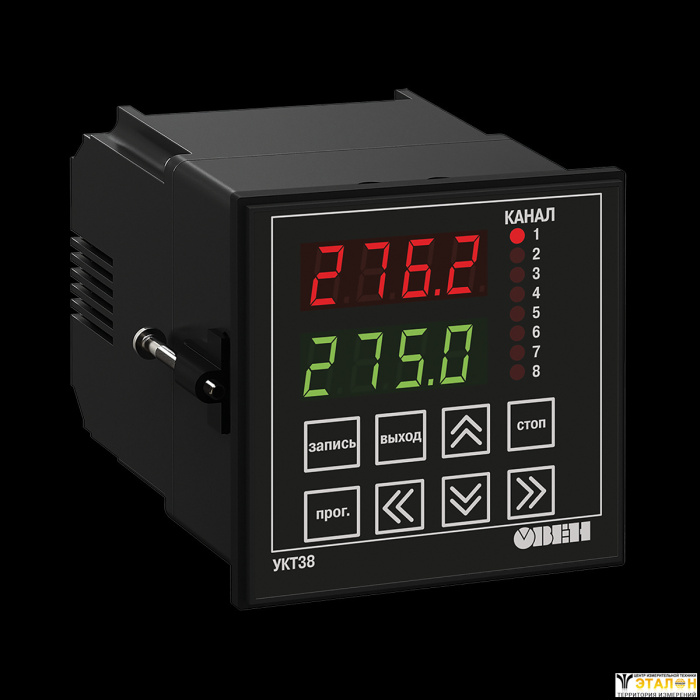

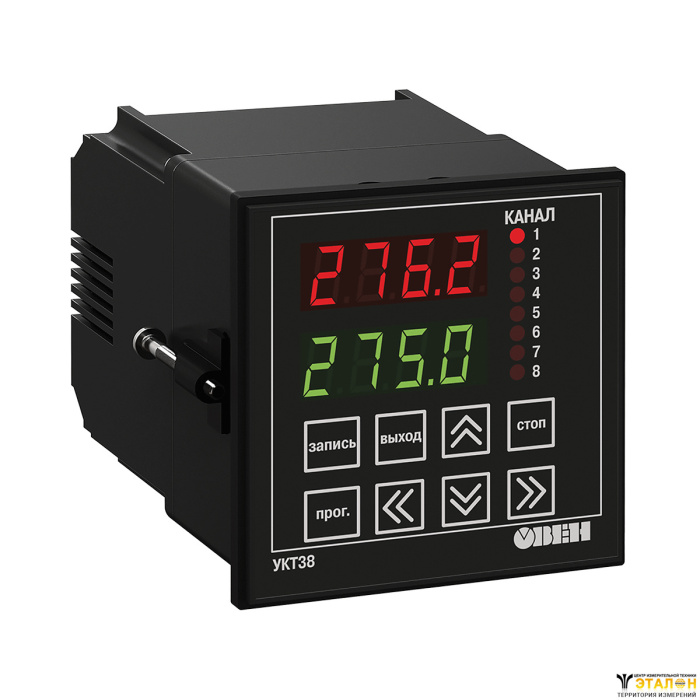

УКТ38-Щ4.АТ
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
УКТ38 измеритель 8-канальный с аварийной сигнализацией предназначено для контроля температуры, давления, влажности, уровня или другой физической величины в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы.
ОВЕН УКТ38 применяется в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.
- Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.) в нескольких зонах одновременно (до 8-ми)
- Восемь входов для подключения датчиков:
- термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R);
- датчиков с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В.
- Подключение к разным входам датчиков разных типов из числа приведенных в списке для одной модификации
- Сигнализация «АВАРИЯ ОБЪЕКТА» о выходе любой из контролируемых величин за заданные пределы
- Сигнализация «АВАРИЯ ДАТЧИКА» при обрыве или коротком замыкании датчика
- Два выходных реле для включения аварийной сигнализации или аварийного отключения установки
- Индикация измеренных величин и заданных для них уставок на двух встроенных индикаторах
- Программирование кнопками на лицевой панели прибора
- Сохранение заданных параметров при отключении питания
При необходимости удаленного контроля и диспетчеризации следует выбирать прибор ТРМ138 с встроенным интерфейсом RS-485.
Основные технические характеристики
УКТ38-Щ4.ТС | 3,6 с |
УКТ38-Щ4.ТП (ТПП) | 2,2 с |
УКТ38-Щ4.АТ (АН) | 2,1 с |
Количество выходных устройств | 2 |
Допустимый ток нагрузки, коммутируемый контактами э/м реле | 4 А при 220 В (cos φ > 0,4) |
Тип корпуса | щитовой Щ4 |
Габаритные размеры | 96×96×145 мм |
Степень защиты корпуса | IP54 со стороны передней панели |
Характеристики измерительных датчиков
Код | Тип датчика | Тип входа | Диапазон измерений | Разрешающая способность |
00 | ТСМ 100М W100=1,426 | ТС | -50...+200 °С | 0,1 °С |
01 | TCM 50M W100=1,426 | -50...+200 °С | 0,1 °С | |
02 | TCП 100П W100=1,385 (Pt100) | -90...+750 °С | 0,1 °С | |
03 | ТСП 100П W100=1,391 | -90...+750 °С | 0,1 °С | |
07 | ТСП 50П W100=1,385 | -90...+750 °С | 0,1 °С | |
08 | ТСП 50П W100=1,391 | -90...+750 °С | 0,1 °С | |
09 | TCM 50M W100=1,428 | -50...+200 °С | 0,1 °С | |
14 | ТСМ 100М W100=1,428 | -50...+200 °С | 0,1 °С | |
15 | ТСМ гр. 23 | -50...+200 °С | 0,1 °С | |
04 | ТХК(L) | ТП | -50...+750 °С | 0,1 °С |
05 | ТХА(K) | -50...+1300 °С | 1 °С | |
19 | ТНН(N) | -50...+1300 °С | 1 °С | |
20 | ТЖК(J) | -50...+900 °С | 0,1 °С | |
17 | ТПП(S) | ТПП | 0...+1700 °С | 1 °С |
18 | ТПП(R) | 0...+1700 °С | 1 °С | |
10 | Ток 4…20 мА | АТ | 0...100 % | 0,1 % |
11 | Ток 0…20 мА | 0...100 % | 0,1 % | |
12 | Ток 0…5 мА | 0...100 % | 0,1 % | |
13 | Напряжение 0…1 В | АН | 0...100 % | 0,1 % |
Функциональная схема
Входы прибора
УКТ38-Щ4 имеет 8 входов для подключения измерительных датчиков.
Входы прибора ОВЕН УКТ38-Щ4 выполняются в одной из следующих модификаций:
- ТС для подключения термопреобразователей сопротивления типа ТСМ 50М/100М, ТСП 50П/100П, Pt100;
- ТП для подключения термопар типа ТХК(L), ТХА(K), ТНН(N) и ТЖК(J);
- ТПП для подключения термопар ТПП(S) и ТПП(R);
- АТ для подключения датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА;
- АН для подключения датчиков с унифицированным сигналом напряжения 0…1 В.
Входы могут быть только однотипными.
Модификация входов прибора выбирается пользователем при заказе.
К разным входам можно подключать датчики разных типов, если эти датчики относятся к одной модификации входов.
Цифровая фильтрация и коррекция входного сигнала
ОВЕН УКТ38-Щ4 осуществляет цифровую фильтрацию входного сигнала от помех.
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
Сигнализация или двухпозиционное регулирование
Сигнал с каждого входа прибора поступает на жестко закрепленный за ним двухпозиционный регулятор (компаратор, устройство сравнения), который чаще всего используется для сигнализации о выходе контролируемой величины за заданные пределы.
УКТ38-Щ4 имеет 4 типа сигнализации «Авария объекта» (4 типа логики срабатывания двухпозиционного регулятора):
- о снижении контролируемого параметра ниже заданной границы («прямой гистерезис»);
- о превышении контролируемым параметром заданной границы («обратный гистерезис»);
- о входе контролируемого параметра в заданные границы (П-образная логика);
- о выходе контролируемого параметра за заданные границы (U-образная логика).
Для каждого из 8-ми каналов контроля может быть задан свой тип сигнализации и своя уставка.
Выходные устройства прибора ОВЕН УКТ38-Щ4
В качестве выходных устройств в УКТ38-Щ4 установлены 2 электромагнитных реле.
Реле 1 «Авария объекта» срабатывает при выходе любого из контролируемых параметров за заданные для границы.
Реле 2 «Авария датчика» срабатывает:
- для термопреобразователей сопротивления – при обрыве или коротком замыкании датчика;
- для термопары – при обрыве.
Элементы управления

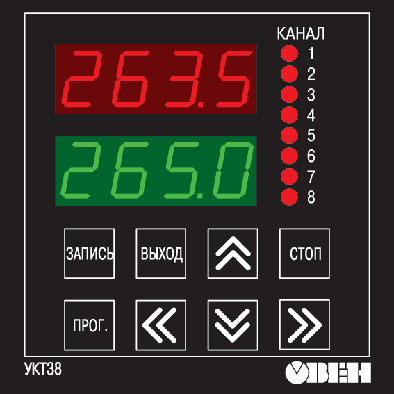

Элементы управления восьмиканальным устройством контроля температуры с аварийной сигнализацией ОВЕН УКТ38-Щ4
Два 4-х разрядных цифровых индикатора в режиме РАБОТА отображают в выбранном для индикации канале:
- верхний - значение контролируемого параметра;
- нижний - значение уставки.
Возможны два режима индикации:
- циклический режим - результат измерений и уставка выводятся на заданное время последовательно для каждого задействованного канала;
- статический режим - результат измерений и уставка выводятся для канала, выбранного пользователем.
В режиме ПРОГРАММИРОВАНИЕ верхний индикатор отображает программируемый параметр, нижний - его значение.
8 светодиодов «КАНАЛ» показывают номер канала, выводимого в данный момент на индикатор (постоянное свечение), или сигнализируют об аварии в соответствующем канале контроля (мигающая засветка).
Функции кнопок
| Перехода в режим ПРОГРАММИРОВАНИЕ. |
| Возврат из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА. |
| Запись установленных значений программируемых параметров в память прибора. |
| Переключение из циклического в статический режим работы индикатора, и обратно. |
Просмотр гистерезиса | |
| Выбор канала индикации. |
| Кнопки используются в режиме ПРОГРАММИРОВАНИЕ для выбора параметров и изменения их значений. |
вместо уставки.
Схемы подключения
Схема подключения
Комплект поставки
- Прибор УКТ38-Щ4
- Руководство по эксплуатации
- Паспорт и Гарантийный талон
- Комплект крепежных элементов
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
