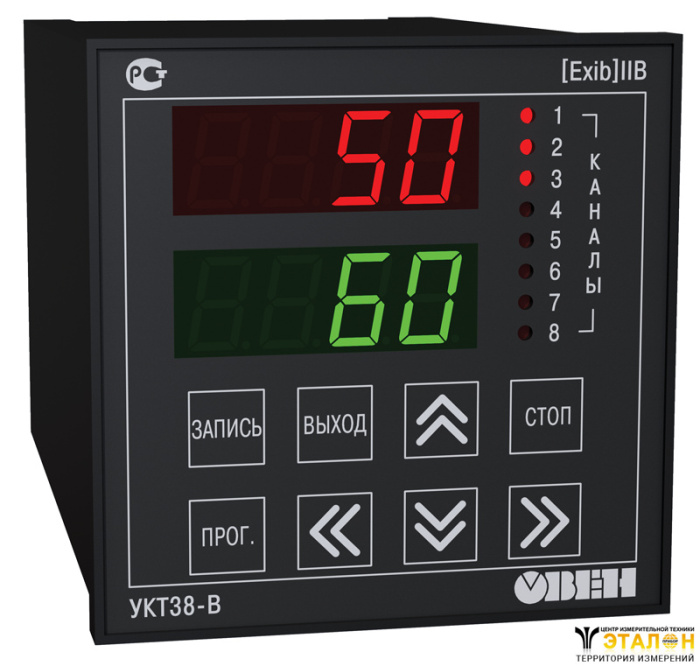

УКТ38-В.03

Цена:
19 512
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Устройство контроля температуры восьмиканальное с аварийной сигнализацией и встроенным барьером искрозащиты ОВЕН УКТ38-В предназначено для контроля температуры в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы.

  • Контроль температуры в нескольких зонах одновременно (до 8-ми)
  • Восемь входов* для измерения температуры с помощью датчиков:
    • термопреобразователей сопротивления типа ТСМ 50М или ТСП 50П;
    • термопреобразователей сопротивления типа ТСМ 100М или ТСП 100П, Pt 100;
    • термопар ТХК(L), ТХА(K).
  • Аварийная сигнализация или отключение установки при:
    • выходе любой из контролируемых величин за заданные пределы;
    • выходе датчиков из строя.
  • Барьер искрозащиты для линий связи прибора с датчиками (маркировка взрывозащиты [Ех ib Gb] IIB)
  • Индикация измеренных величин и заданных для них уставок на двух встроенных индикаторах
  • Программирование кнопками на лицевой панели прибора
  • Сохранение заданных параметров при отключении питания

* Входы могут быть только однотипными

При необходимости удаленного контроля и диспетчеризации следует выбирать прибор ТРМ138В с встроенным интерфейсом RS-485

Основные технические характеристики

Номинальное напряжение питания

220 В 50 Гц

Допустимое отклонение номинального напряжения

–15…+10 %

Количество входов для подключения датчиков

8

Предел допустимой осн. погрешности измерения входного параметра (без учета погрешн. датчика)

±0,5 %

Время опроса одного входа

не более 2 с

Количество выходных устройств

1

Допустимый ток нагрузки, коммутируемый контактами э/м реле

8 А при 220 В

Тип корпуса

щитовой Щ

Габаритные размеры

96×96×180 мм

Степень защиты корпуса

IP20 со стороны передней панели

Характеристики измерительных датчиков

Тип датчика

Тип входа

Диапазон измерений

Разрешающая способность

TCM 50M

01

–50...+200 °С

0,1 °С

TCП 50П

01

–80...+750 °С

0,1 °С

ТСМ 100М

03

–50...+200 °С

0,1 °С

ТСП 100П, Pt100

03

–80...+750 °С

0,1 °С

ТХК(L)

04

–50...+750 °С

0,1 °С

ТХА(K)

04

–50...+1200 °С

1 °С

Функциональная схема

Функциональная схема ОВЕН УКТ38-В

Входы прибора ОВЕН УКТ38-В

Прибор ОВЕН УКТ38-В имеет 8 входов для подключения измерительных датчиков.

Входы УКТ38-В могут быть только однотипными и выполняются в одной из следующих модификаций:

  • 01 для подключения термопреобразователей сопротивления типа ТСМ 50М или ТСП 50П;
  • 03 для подключения термопреобразователей сопротивления типа ТСМ 100М или ТСП 100П, Pt100;
  • 04 для подключения термопар типа ТХК(L) или ТХА(K).

Модификация входов выбирается пользователем при заказе.

Сигнализация или двухпозиционное регулирование

Сигнал с каждого входа прибора поступает на жестко закрепленный за ним двухпозиционный регулятор (компаратор, устройство сравнения), который чаще всего используется для сигнализации о выходе контролируемой величины за заданные пределы.

В УКТ38-В возможны 2 типа аварийной сигнализации (2 типа логики срабатывания двухпозиционного регулятора):

  • о снижении контролируемого параметра ниже заданной уставки («прямой гистерезис»);
  • о превышении контролируемым параметром заданной уставки («обратный гистерезис»).

Тип аварийной сигнализации задается при программировании прибора и является единым для всех восьми каналов контроля температуры.

Для каждого из 8-ми каналов контроля может быть задана своя уставка.

Выходное устройство прибора ОВЕН УКТ38-В

УКТ38-В имеет одно выходное реле 8 А 220 В для аварийной сигнализации или отключения оборудования.

Выходное реле «Авария» замыкается в случае достижения уставки в любом из каналов.

Элементы управления

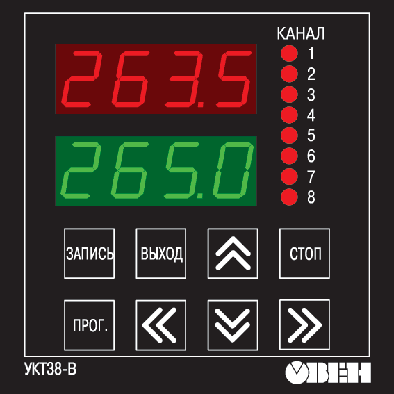

Внешний вид УКТ38-В

Два 4-х разрядных цифровых индикаторав режиме РАБОТА отображают информацию в двух режимах индикации:
  • циклический режим – на верхний индикатор последовательно (в течение 4 с) выводятся значения температур, измеренных во всех задействованных каналах контроля;
  • на нижнем индикаторе отображается номер индицируемого канала;
  • статический режим – на верхнем индикаторе выводятся значения входной величины для канала, выбранного пользователем для индикации;
  • на нижнем индикаторе отображается зна чение уставки в данном канале контроля.

В режиме ПРОГРАММИРОВАНИЕ верхний индикатор отображает программируемый параметр, нижний – его значение.

8 светодиодов «КАНАЛ»показывают номер канала, выводимого в данный мо мент на индикатор (постоянное свечение), или сигнализируют об аварии в соответствующем канале контроля (мигающая засветка).

Функции кнопок

Элемент управления УКТ38-В

– для перехода в режим ПРОГРАММИРОВАНИЕ

– в режиме ПРОГРАММИРОВАНИЕ для изменения параметра

Элемент управления УКТ38-В

– для возврата из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА

Элемент управления УКТ38-В

– для записи установленных значений программируемых параметров в память прибора

Элемент управления УКТ38-В

– для переключения из циклического в статический режим работы индикатора, и обратно
Элемент управления УКТ38-В Элемент управления УКТ38-В

– в режиме РАБОТА для переключения каналов, выводимых на индикатор

– в режиме ПРОГРАММИРОВАНИЕ для выбора параметра и для изменения его значения

Схемы подключения

Схема подключения прибора модификаций УКТ38-В.01 и УКТ38-В.03 с термопреобразователями сопротивления типа ТСМ, ТСП
Схема подключения прибора модификации УКТ38-В.04 с термоэлектрическими преобразователями типа ТХК(L), ТХА(K)

Комплект поставки

  1. Прибор УКТ38-В
  2. Комплект крепежных элементов
  3. Паспорт и руководство по эксплуатации
  4. Гарантийный талон
Развернуть полное описание
