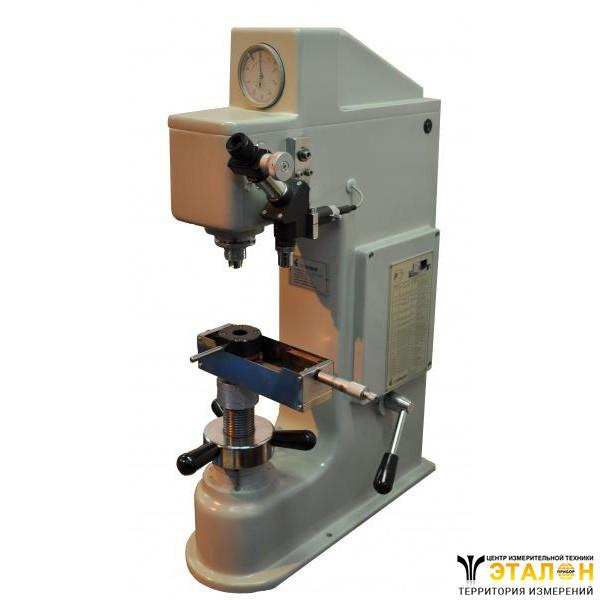

Универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 (УТ5011, УТ 5011, yt 5011, yt5011, yt-5011)
Универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 предназначен для измерения твердости металлов и сплавов? пластмасс, графитов и металлографитов, фанеры, прессованной древесины и других материалов по методу Роквелла, Бринелля, Виккерса.
Прибор предназначен для работы в цехах и лабораториях машиностроительных и металлургических предприятий, а также в лабораториях научно-исследовательских институтов с температурой окружающего воздуха от +10ºС до +35ºС, относительной влажностью от 50% до 80%.
Технические характеристики приборов универсальные приборы для измерения твердости по методу Роквелла, Бринелля, Виккерса:
Диапазон измерений твердости - 20HRA-88HRA, 20HRB-100HRB, 20HRC-70HRC, 32HBW-200HBW? 95HBW-650HBW;
Испытательная нагрузка прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011, предварительная - 98,07Н;
Испытательные нагрузки, общие - 588,4Н, 980,7Н, 1471Н, 612,9Н, 1839Н, 294,2Н, 980,7Н;
Пределы допускаемой погрешности испытательных нагрузок прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 - ±0,5%, ±1,0%;
Диапазон измерений твердости по шкалам Роквелла в соответствие со значениями указанными в таблице 1;
Таблица 1 Диапазон измерений твердости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкалам Роквелла
Шкала твердости | Нагрузка, Н | Вид индентора | Диапазон измерения, НR |
НRA | 588,4Н | Алмазный конус | от 20 до 88 |
НRB | 980,7Н | Шарик Ø1,588мм | от 20 до 100 |
НRC | 1471Н | Алмазный конус | от 20 до 70 |
Диапазон измерения твердости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкалам Бринелля в соответствие со значениями указанными в таблице 2;
Таблица 2 Диапазон измерения твердости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011
Шкала твердости | Нагрузка, Н | Вид индентора | Диапазон измерения, НBW |
HBW 2,5/62,5 | 612,9Н | Шарик Ø2,5мм | 32–200 |
HBW 2,5/187,5 | 1839Н | Шарик Ø2,5мм | 95–650 |
Диапазон измерения твердости по шкале Виккерса 50 – 1500HV;
Испытательные нагрузки прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011:
- по методу Роквелла:
- предварительная - 98,07Н;
- полная - 588,4Н; 980,7Н; 1471Н;
- по методу Бринелля - 612,9Н; 1839Н;
- по методу Виккерса - 294,2Н; 980,7Н;
Пределы допускаемой погрешности испытательных нагрузок прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011:
- по методу Роквелла:
- предварительной - ±1%;
- полной - ±0,5%;
- по методу Бринелля - ±1%;
- по методу Виккерса - ±0,5%;
Пределы допускаемой абсолютной погрешности измерения твёрдости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкалам Роквелла указаны в таблице 3.
Таблица 3 Пределы допускаемой абсолютной погрешности измерения твёрдости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкалам Роквелла
Интервалы измерения твёрдости c обозначение шкал Роквелла | Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Роквелла, HR, ( ± ) |
от 20HRA до 75HRA | ±2.0HR |
от 75HRA до 88HRA | ±1.5HR |
от 20HRB до 80HRB | ±3.0HR |
от 80HRB до 100HRB | ±2.0HR |
от 20HRC до 35HRC | ±2.0HR |
от 35HRC до 55HRC | ±1.5HR |
от 55HRC до 70HRC | ±1.0HR |
Пределы допускаемой абсолютной погрешности измерения твёрдости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкале Виккерса указаны в таблице 4;
Таблица 4 Пределы допускаемой абсолютной погрешности измерения твёрдости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкале Виккерса
Обозначение шкал измерения твёрдости | Интервалы измерения твёрдости по шкале Виккерса, HV |
100±50 | 200±50 | 300±50 | 400±50 | 500±50 | 600±50 | 800±150 | 1100±150 | 1375±125 |
Пределы допускаемой абсолютной погрешности измерения твёрдости по шкале Виккерса, HV, (±) |
HV30, HV100 | ±3 | ±5 | ±7 | ±8 | ±10 | ±12 | ±16 | ±24 | ±30 |
Пределы допускаемой абсолютной погрешности измерения твёрдости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкале Бринелля указаны в таблице 5;
Таблица 5 Пределы допускаемой абсолютной погрешности измерения твёрдости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкале Бринелля
Обозначение шкал измерения твёрдости | Интервалы измерения твёрдости по шкале Бринелля, HBW |
40±10 | 100±50 | 200±50 | 300±50 | 400±50 | 525±75 |
Пределы допускаемой абсолютной погрешности по шкале Бринелля, HBW, ( ± ) |
HBW 2,5/62,5; | ±2 | ±6 | ±10 | | | |
HBW 2,5/187,5 | | ±6 | ±10 | ±12 | ±18 | ±24 |
Расстояние от вершины испытательного наконечника до рабочей плоскости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 регулируемое:
- с использованием подвижного стола ПС1 установленного на подъемный винт ПВ1 - от 0мм до 140мм;
- без использования подвижного стола - от 0мм до 240мм;
Расстояние от оси испытательного наконечника до стенки корпуса прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011, ограничивающей размер испытуемого изделия - 145мм;
Гидравлическая система обеспечивает плавное приложение основной нагрузки в течение 2с–8с;
Цена деления шкалы отсчетного устройства прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 - индикатора часового типа при измерении твердости по методу Роквелла равна 0,5 единиц твердости, что соответствует перемещению наконечника на 0,001мм;
Цена деления шкалы измерительного устройства ОП1 для измерения диаметра отпечатка при измерении твердости по методу Бринелля - 0,002мм (при использовании объектива ОБ5, с 5 кратным увеличением);
Цена деления шкалы измерительного устройства ОП1 прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 для измерения диагонали отпечатка при измерении твердости по методу Виккерса - 0,001мм (при использовании ОБ10, с 10 кратным увеличением);
Питание - 220В, 50Гц;
Потребляемая мощность прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 - не более 10Вт;
Габаритные размеры:
- длина - 490мм;
- ширина - 170мм;
- высота - 780мм;
Масса прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 - 95кг;
Полный средний срок службы прибора - не менее 10 лет;
Прибор универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 позволяет справочно оценивать твердость по шкалам Роквелла в диапазоне в соответствие со значениями указанными в таблице 6;
Таблица 6 Справочная оценка твердости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкалам Роквелла
Шкала твердости | Нагрузка, Н | Вид индентора | Диапазон измерения, НR |
D | 980,7Н | Алмазный конус | от 40 до 77 |
E | 980,7Н | Шарик Ø3,175мм | от 70 до 100 |
F | 588,4Н | Шарик Ø1,588мм | от 60 до 100 |
G | 1471Н | Шарик Ø1,588мм | от 30 до 94 |
H | 588,4Н | Шарик Ø3,175мм | от 30 до 100 |
K | 1471Н | Шарик Ø3,175мм | от 40 до 100 |
L | 588,4Н | Шарик Ø6,35мм | от 20 до 115 |
M | 980,7Н | Шарик Ø6,35мм | от 20 до 115 |
P | 1471Н | Шарик Ø6,35мм | от 20 до 100 |
R | 588,4Н | Шарик Ø12,7мм | от 20 до 115 |
S | 980,7Н | Шарик Ø12,7мм | от 20 до 100 |
V | 1471Н | Шарик Ø12,7мм | от 20 до 100 |
Прибор универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 позволяет справочно оценивать твердость по шкалам Бринелля в соответствие со значениями указанными в таблице 7.
Таблица 7 Справочная оценка твердости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкалам Бринелля
Шкала твердости | Нагрузка, Н | Вид индентора | Диапазон измерения, НBW |
HBW 5/62,5 | 612,9Н | Шарик Ø5мм | 8-50 |
HBW 10/100 | 980,7Н | Шарик Ø10мм | 3-20 |
HBW 1/30 | 294,2Н | Шарик Ø1мм | 95-450 |
Прибор позволяет справочно оценивать твердость по шкале Виккерса, HV:
- в диапазоне от 14HV до 50HV;
- в диапазоне от 1500HV до 3000HV;
Комплектность поставки прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 обеспечивается в объеме, необходимом для его монтажа и сдачи в эксплуатацию в соответствии с рабочей документацией и условиями заказа;
В комплект поставки изделия входят эксплуатационные документы (Руководство по эксплуатации);
Комплектность поставки прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 обеспечивается в соответствии таблице 8;
Таблица 8 Комплектность поставки прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011
Обозначение документа | Наименование и условное обозначение | Количество | Примечание |
УТ5011А | Прибор | 1 шт. | |
ТП1 | Стол подвижной | 1 шт. | |
ОП1 | Оптическая система | 1 шт. | |
Сменные части |
СТ1 | Плоский стол для испытаний Ø139мм | 1 шт. | |
СТ3 | Призматический стол для испытаний Ø39мм угол 90° | 1 шт. | |
ГОСТ 9377-81 | Наконечник НК Роквелл | 1 шт. | В футляре |
ГОСТ 9377-81 | Наконечник НК Виккерс | 1 шт. | В футляре |
| Наконечник 1,588 | 1 шт. | |
| Наконечник 2,5 | 1 шт. | |
ОБ5 | 5х объектив | 1 шт. | В футляре |
ОБ10 | 10х объектив | 1 шт. | В футляре |
Принадлежности прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 |
ГОСТ 9031-75 | Меры твердости образцовые 2-го разряда МТР-1 | 1 ком. | В футляре |
ГОСТ 9031-75 | Меры твердости образцовые 2-го разряда МТБ-1 | 1 ком. | В футляре |
ГОСТ 9031-75 | Меры твердости образцовые 2-го разряда МТВ (100±25) HV30 | 1 шт. | |
ГОСТ 9031-75 | Меры твердости образцовые 2-го разряда МТВ (400±75) HV30 | 1 шт. | |
ГОСТ 9031-75 | Меры твердости образцовые 2-го разряда МТВ (800±50) HV30 | 1 шт. | |
ГОСТ 9031-75 | Меры твердости образцовые 2-го разряда МТВ (450±75) HV100 | 1 шт. | |
| Набор ключей | 1 шт. | |
Эксплуатационная документация |
| Руководство по эксплуатации на прибор | 1 шт. | |
| Паспорт на меры твердости образцовые | 1 шт. | |
| Свидетельство о поверки | 1 шт. | |
Комплект дополнительной поставки прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 (поставляется по специальному заказу) в соответствии Таблице 9;
Таблица 9 Комплект дополнительной поставки прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011
Обозначение документа | Наименование и условное обозначение | Количество | Примечание |
ПФ1 | Прижимной фиксатор | 1 шт. | |
СТ2 | Плоский стол для испытаний Ø179мм | 1 шт. | |
СТ4 | Призматический стол для испытаний Ø58мм угол 150° | 1 шт. | |
| Наконечник 5 | 1 шт. | |
| Наконечник 3,175 | 1 шт. | |
| Наконечник 6,35 | 1 шт. | |
| Наконечник 12,7 | 1 шт. | |
| Наконечник 10 | 1 шт. | |
Сменные части прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 |
ГОСТ 3722-81 | Шарики (1,588±0,003)мм. | 5 шт | В футляре |
ГОСТ 3722-81 | Шарики (2,5±0,003)мм. | 5 шт | В футляре |
ГОСТ 3722-81 | Шарики (5±0,003)мм. | 5 шт | В футляре |
ГОСТ 3722-81 | Шарики (3,175±0,003)мм. | 5 шт | В футляре |
ГОСТ 3722-81 | Шарики (6,35±0,003)мм. | 5 шт | В футляре |
ГОСТ 3722-81 | Шарики (12,7±0,003)мм. | 5 шт | В футляре |
ГОСТ 3722-81 | Шарики (10±0,003)мм. | 5 шт | В футляре |
Изготовитель гарантирует соответствие качества прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
