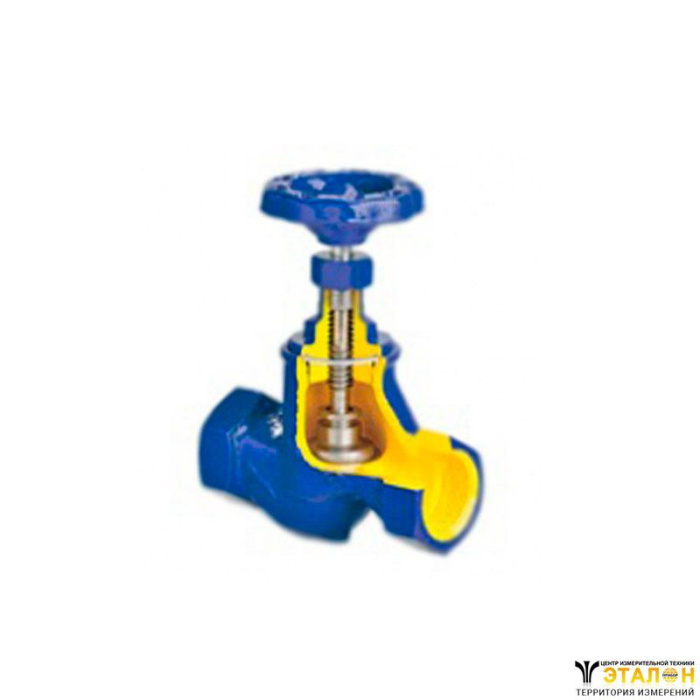

Вентиль запорный чугунный муфтовый ZETKAMA 201 предназначен для работы с промышленной холодной и горячей водой, паром, воздухом и неагрессивными средами.
Материал корпуса | серый чугун | |
Номинальное давление | 1,6 МПа | |
Номинальный диаметр | DN 15-50 | |
Максимальная температура | 200°C | |
Максимальная температура | 200°С |

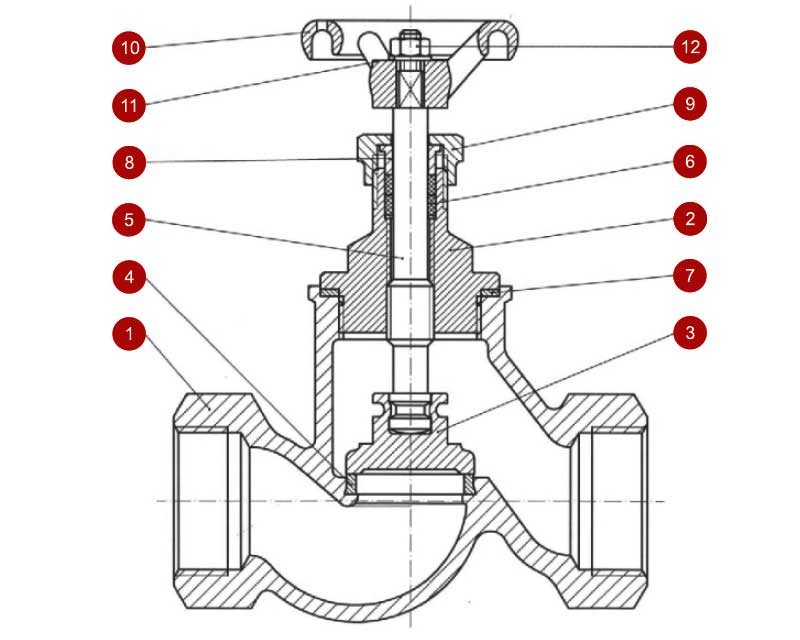

Рисунок - конструкция вентиля
1 - Корпус | EN-GJL-250 - JL 1040 |
2 - Крышка | EN-GJL-250 - JL 1040 |
3 - Диск клапана | X20Cr13 - 1.4021 |
4 - Уплотнительное кольцо | X12Cr13 - 1.4006 |
5 - Шпиндель | X20Cr13 - 1.4021 |
6 - Сальниковое уплотнение | графит |
7 - Прокладка | каучуковая резина |
8 - Сальник | углеродистая сталь |
9 - Гайка | углеродистая сталь |
10 - Штурвал | EN-GJL-250 - JL 1040 |
11 - Шайба | оцинкованная сталь |
12 - Гайка | оцинкованная сталь |

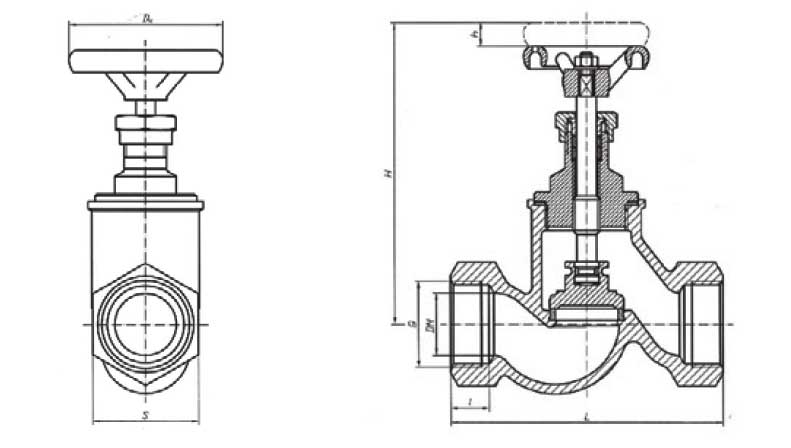

Схема - габаритные размеры вентиля
DN | G | I | H | L | Dk | h | Вес |
мм | " | мм | кг | ||||
15 | 1/2 | 14 | 118 | 90 | 64 | 9 | 0,9 |
20 | 3/4 | 16 | 118 | 100 | 64 | 9 | 1,0 |
25 | 1 | 18 | 138 | 120 | 80 | 9 | 1,5 |
32 | 1 1/4 | 20 | 165 | 140 | 80 | 13 | 2,1 |
40 | 1 1/2 | 22 | 185 | 170 | 100 | 18 | 3,2 |
50 | 2 | 24 | 198 | 200 | 100 | 20 | 4,3 |
Вентиль запорный широко используется в системах отопления, водоснабжения, энергетике и промышленности.
