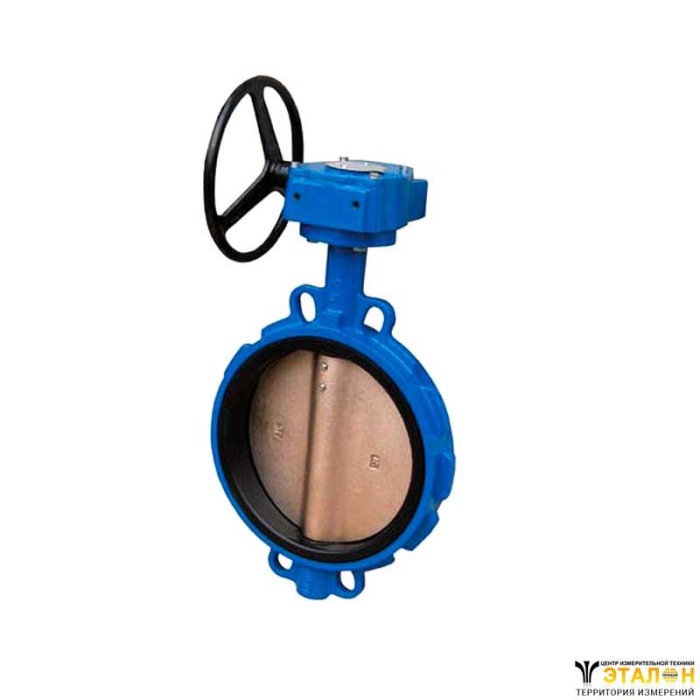

Задвижка Баттерфляй T.I.S. 153 с редуктором предназначена для питьевой холодной и горячей воды, воздуха и других неагрессивных жидкостей.
Материал корпуса | никелированный чугун |
Номинальное давление, МПа | 1,6 |
Номинальный диаметр, мм | 300-500 (DN) |
Максимальная температура, °C | 120 |

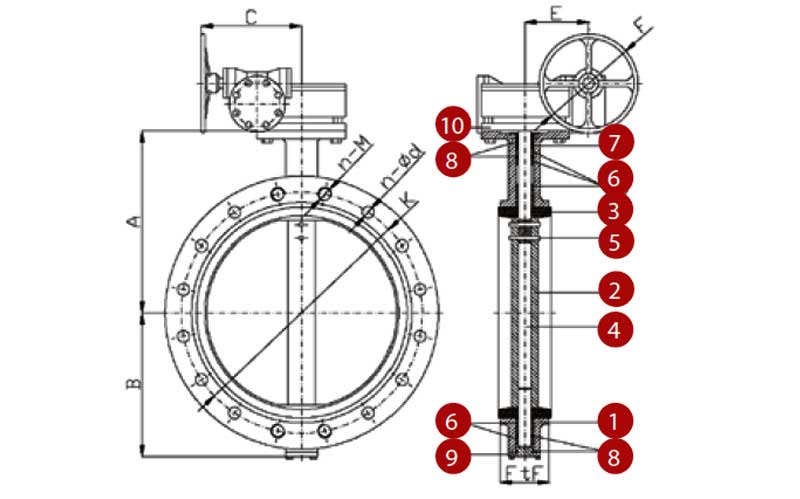

Схема - конструкция задвижки
Наименование детали | Материал |
1 корпус | EN-GJS 400-15 |
2 диск | никелированный чугун |
3 уплотнение корпуса | EPDM |
4 шток | нержавеющая сталь AISI 420 (EN 1.4021) |
5 штифт | нержавеющая сталь AISI 420 (EN 1.4021) |
6 втулка | PTFE |
7 втулка | алюминиевая бронза |
8 опорное кольцо | NBR |
9 крышка | EN-GJS 400-15 |
10 редуктор | EN-GJL 250 |
Применяются в системах отопления, канализации, водоснабжения и хладоснабжения.

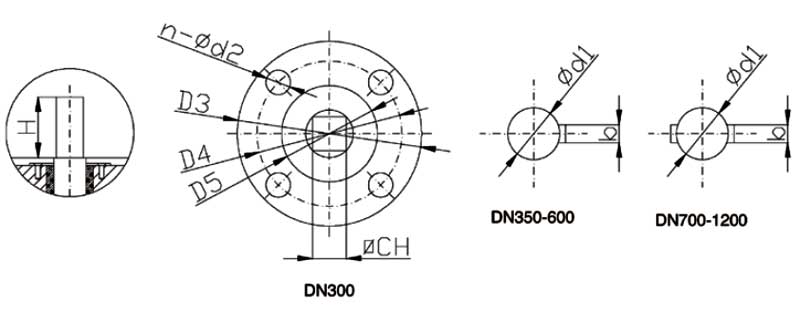

Схема - габаритные размеры
DN | K | n- d | ||
PN 1,0 | PN 1,6 | PN 1,0 | PN 1,6 | |
мм | МПа | |||
300 | 400 | 410 | 12-23 | 12-28 |
350 | 460 | 470 | 12-23 | 12-28 |
400 | 515 | 525 | 12-28 | 12-31 |
450 | 565 | 585 | 16-28 | 16-31 |
500 | 620 | 650 | 16-28 | 16-34 |
DN | D3 | D4 | D5 | n- d2 | CH | d1 | b | H |
мм | мм | |||||||
300 | 140 | 102 | 70 | 4-12 | 22 | - | - | 45 |
350 | 150 | 125 | 85 | 4-14 | - | 28 | 8 | 52 |
400 | 197 | 140 | 100 | 4-18 | - | 36 | 10 | 52 |
450 | 197 | 140 | 100 | 14-18 | - | 42 | 10 | 52 |
500 | 197 | 140 | 100 | 4-18 | - | 42 | 10 | 65 |
DN | A | B | C | E | F | FtF | Масса |
мм | мм | кг | |||||
300 | 337 | 242 | 227 | 80 | 300 | 78 | 45 |
350 | 368 | 267 | 227 | 80 | 300 | 78 | 58 |
400 | 400 | 309 | 278 | 179 | 300 | 102 | 85 |
450 | 422 | 328 | 278 | 179 | 300 | 114 | 119 |
500 | 480 | 361 | 278 | 179 | 300 | 127 | 192 |
