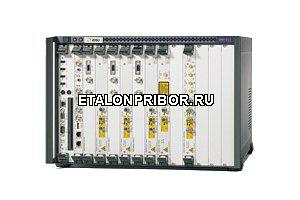

ONT-512 - Анализатор оптических сетей

Описание:

Краткие характеристики:

• Анализаторы семейства ONT-512 представляют собой тестеры сетей нового поколения. Как последователи семейства ANT, анализаторы ONT-512 представляют собой модульную конструкцию, цветной сенсорный дисплей, множество интерфейсов для подключения внешних устройств и удобный графический интерфейс пользователя
• Основным отличием анализаторов серии ONT от ANT является их направленность на тестирование сетей передачи данных нового поколения – Next Generation SDH ( Ethernet-over-SDH ) и OTN (Optical Transport Networks - системы передачи с использованием технологии DWDM ). Учитывая направленность анализаторов серии ONT, данные приборы поддерживают скорости от STM-0 до STM-64 и 10.7G
• Анализаторы серии OTN-512 также адресованы для следующего стандарта высокоскоростных сетей передачи данных - скоростью передачи 40 Гбит/с. Анализатор поддерживают тестирование сетей SD/SONET на скорости 40Гбит/с, технологии OTN на скорости 43 Гбит/с, а также анализ/генерацию джиттера и вандера на скорости 40/43 Гбит/с.
• Платформа ONT-512 легко интегрируется во внешние измерительные комплексы и поддерживает работу с LabWindows и Tcl/Tk, а также многопользовательский доступ и работу с ОС Linux.

Измерения, проводимые анализаторами серии ONT можно разделить на 4 категории:

• Тестирование традиционных технологий SDH уровней STM-0/-1/-4/-16/-64/-256
• Тестирование параметров транспортных технологий Next Generation SDH уровней STM-1/4/16/64
• Тестирование параметров взаимодействия оборудования передачи данных Ethernet и сетей NextGeneration SDH
• Тестирование параметров технологии OTN и параметров среды передачи, влияющих на надежную работу систем OTN

При тестировании традиционных технологий передачи SDH, анализаторы обладают функциями:

• Генерация и анализ сигналов о неисправностях и ошибках
• Генерация и анализ указателей
• Анализ ошибок в соответствии с рек. ITU-T G.826, G.828 и G.829
• Тестирование передачи IP-трафика через SDH (PoS) в соответствии с протоколами формирования кадров HDLC/PPP и CISCO HDLC

При тестировании параметров технологий NextGeneration SDH, анализаторы обладают функциями:

• Анализ работы специфичных параметров технологий NextGeneration SDH, таких как виртуальных сцепок (VC - Virtual Concatenation) виртуальных групп сцепок (VCG - Virtual Concatenation Group) механизмов управления полосой пропускания LCAS (Link Capacity Adjustment Scheme) и размещения асинхронной нагрузки в виде данных в контейнеры VC (GFP - Generic Frame Procedure) и т.д.

При проведении тестирования взаимодействия оборудования Ethernet и сетей NextGeneration SDH, анализаторы семейства ONT оснащаются дополнительным модулем на выбор (оптический интерфейс 1G на 4-порта или интерфейс на витую пару 10/100/1000 на 4 порта). Таким образом, обеспечивается активное тестирование сети/оборудования NextGeneration SDH путем изменения параметров входящего Ethernet -трафика (формата, длины кадра, скорости и т.д.). При проведении тестирования сетей OTN (Optical Transport Network) обеспечивается анализ структуры сигнала OTN на скоростях 2.7 G (STM-0/1/4/16+OTN1) и 10.7G (STM-64+OTU2) а также специализированных параметров, таких как механизм обнаружения и исправления ошибок FEC - Forward Error Correction.

Поддержка многопортового и мультиканального тестирования:

• Анализаторы серии ONT-512 явлются модульными приборами и обладают функцией многопортового тестирования, когда каждый модуль, установленный в шасси, может выполнять измерения независимо от других установленных модулей.
• Также обеспечивается мультиканальное независимое тестирование 1008 VC-12/1344 VT1.5 на скорости до STM-16/STS-48.

Для тестирования дополнительных параметров, влияющих на передачу сигнала, тестеры обеспечивают:

• Анализ и генерацию джиттера/вандера сигнала SDH уровня STM-256 и сигнала OTN уровня 43G

• Спектральный анализ систем DWDM в диапазоне от 1250 до 1650 нм
