Softing WX4500 QUAD PACK - Кабельный тестер WireXpert 4500 с модулями оптического тестера MM/SM

Softing WX4500 QUAD PACK - комплект для сертификации кабельных систем, построенных на витой паре и оптике (SM/MM).

Комплект поставки:

1. Тестер для сертификации СКС WireXpert 4500 (PS-WX4500)
2. Модули тестера для сертификации SM оптики (PS-WX-AD-SM2)
3. Модули тестера для сертификации MM оптики (PS-WX_AD_EF_MM)

Кабельный анализатор последнего поколения с частотным диапазоном 2500 МГц для сертификации медной и оптической кабельной системы (СКС на основе витой пары, коаксиального, или волоконно оптического кабеля). Сертификация позволяет подтвердить, действительно ли кабельная система соответствует заявленной категории, и будет ли она поддерживать определённую скорость Ethernet. Стандарты тестирования TIA-568-C.2, TIA-568-C.2-1 и ISO/IEC 11801, EN 50173.

• Сертификация витой пары: CAT 3, 5e, 6, 6A, 7, 7A, CAT 8 (в стандартной комплектации до CAT 6A)
• Сертификация витой пары на класс: D, E, EA, F, FA, Class I и II (в стандартной комплектации до Class EA)
• Сертификация линий построенных на Одномодовом SM волокне
• Сертификация линий построенных на Многомодовом MM волокне

Благодаря мощному процессору, WireXpert 4500 способен выполнить сложнейшие тесты за несколько секунд и выдать однозначный ответ проходит линия сертификацию или нет (Pass/Fail). Тестер имеет русскоязычный, понятный интерфейс и оснащён ярким цветным сенсорным LCD дисплеем, разработанным для интенсивного промышленного использования.

WireXpert 4500 в стандартной комплектации имеет систему двойного управления. Это подразумевает два идентичных полноценных сертифицирующих блока с экранами и органами управления, которые значительно облегчают и ускоряют процесс сертификации.

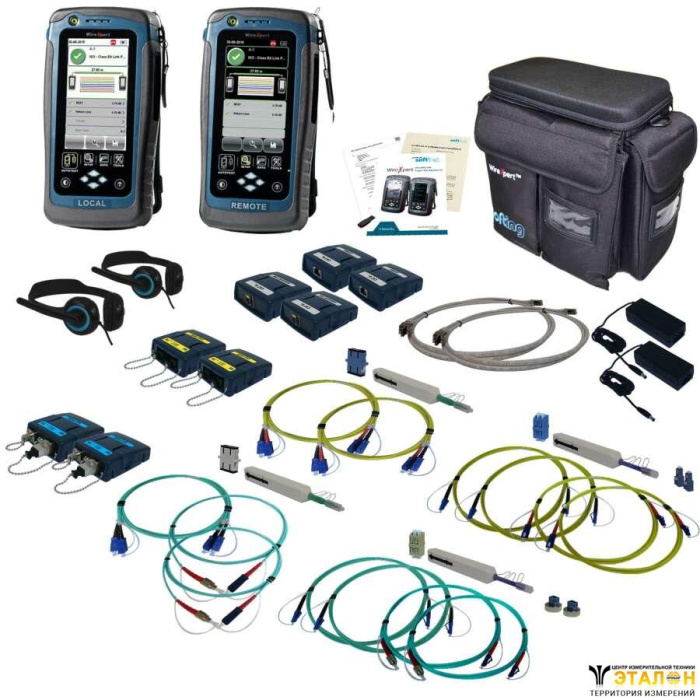

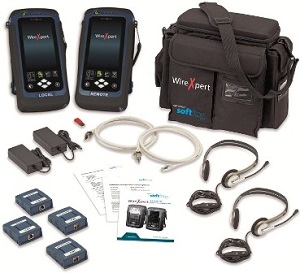

Комплектация Softing WX4500 QUAD PACK:

1. Основной LOCAL блок WireXpert 4500 (2500 МГц)
2. Удалённый REMOTE блок WireXpert 4500 (2500 МГц)
3. Адаптеры оптического тестера для одномода SM с шнурами (2 шт)
4. Адаптеры оптического тестера для многомода MM с шнурами (2 шт)

5. Адаптеры для тестирования постоянной линии CAT 6A (2 шт)
6. Шнуры для адаптеров постоянной линии CAT 6A (2 шт)
7. Адаптеры для тестирования канала CAT 6A (2 шт)
8. Аккумуляторные Li-ion батареи (2 шт)
9. Защитные крышки на экран (2 шт)
10. Зарядные устройства AC (2 шт)
11. Шнуры питания (2 шт)
12. Гарнитуры (2 шт)
13. Стилус (2 шт)
14. USB накопитель с инструкцией и ПО
15. Сертификат заводской калибровки
16. Сумка для переноски

Знакомство с тестером Softing WireXpert 4500

Дополнительные возможности тестера WireXpert 4500 (опциональные модули):

Параметры, измеряемые для сертификации витой пары на категорию или класс:

• Длина кабеля (Length)
• Схема распиновки коннектора (WireMap)
• Задержка распространения (Propogation delay)
• Смещение задержки сигнала по парам (Delay skew)
• Возвратные потери (Return Loss)
• Вносимые потери (Insertion Loss)
• Перекрёстные помехи на ближнем конце (Near End Crosstalk, NEXT)
• Перекрёстные помехи на дальнем конце (Far End Crosstalk, FEXT)
• Сума перекрёстных помех на ближнем конце (Power Sum NEXT, PSNEXT)
• Сума перекрёстных помех на дальнем конце (Power Sum FEXT, PSFEXT)
• Отношение перекрестной наводки к сигналу на дальнем конце (ACRN)
• Равноуровневые перекрестные наводки на дальнем конце (ACRF - формально ELFEXT)

Производители кабеля и компонентов СКС доверяют Softing WireXpert:

Лабораторные исследования доказали, что WireXpert обладает превосходной точностью. Его измерения соответствуют лабораторному оборудованию VNA (Vector Network Analyzer). Следующие поставщики протестировали и полностью одобрили использование WireXpert для гарантийной сертификации своих структурированных кабельных решений (СКС).

Вендоры одобрившие Softing WireXpert 4500:

Система двойного управления Softing WireXpert 4500

Тестирование на основе предварительно созданного списка (List-Based Testing)

Тестирование на основе предварительных списков (LBT) - это первый в мире пример использования настраиваемой иерархической схемы маркировки кабелей. Тестирование по спискам меняет порядок проведения тестирования кабеля. Ранее, при сохранении результатов сертификации кабеля, приходилось каждый раз вводить наименование и шифровать в названии файла данные об объекте, патч панели, месте её расположения и номере порта, чтоб потом не запутаться в полученных результатах. Постоянное заполнение имён файлов, отнимало больше времени чем сам процесс тестирования.

Новый метод заключается в том, что список тестируемых объектов составляется заранее на компьютере практически в автоматическом режиме. Нужно просто ввести наименование объекта, этаж, название патч-панелей и указать количество портов. Программное обеспечение само создаст предварительный список названий будущих тестов. Легко загрузив этот список в прибор, Вы получаете возможность использовать имена файлов из предварительно созданного перечня, что значительно облегчит и ускорит процесс тестирования.

Сравнительная таблица сертификаторов СКС:

* не входит в стандартную комплетацию прибора
