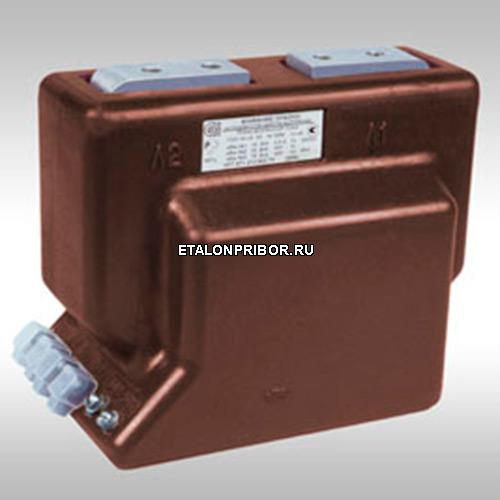

ТОЛ-10-I-16 Трансформатор тока
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
ОПИСАНИЕ ПРИБОРА:
Трансформатор тока ТОЛ-10-I-16предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10кВ частоты 50Гц или 60Гц.
Технические характеристики приборов трансформаторы тока ТОЛ-10-I-16:
Количество вторичных обмоток - 3, 4;
Номинальное напряжение - 10кВ или 11кВ*;
Наибольшее рабочее напряжение прибора трансформатор тока ТОЛ-10-I-16 - 12кВ;
Номинальная частота переменного тока - 50Гц или 60Гц;
Номинальный вторичный ток прибора трансформатор тока ТОЛ-10-I-16 - 1А, 5А;
Номинальный первичный ток - 50А, 75А, 100А, 150А, 200А, 300А, 400А, 500А, 600А, 750А, 800А, 1000А, 1200А, 1500А, 2000А;
Класс точности прибора трансформатор тока ТОЛ-10-I-16:
- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S, 1;
- вторичной обмотки для защиты - 5P, 10P;
Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-10-I-16 при коэффициенте мощности cos φ=0,8:
- вторичной обмотки для измерений - до 30В·А**;
- вторичной обмотки для защиты - до 30В·А;
Номинальный коэффициент безопасности приборов обмотки для измерений - 10-16;
Односекундный ток термической стойкости прибора трансформатор тока ТОЛ-10-I-16:
- при номинальном первичном токе 50А - 5кА;
- при номинальном первичном токе 75А - 5,85кА;
- при номинальном первичном токе 100А - 10кА;
- при номинальном первичном токе 150А - 12,5кА;
- при номинальном первичном токе 200А - 20кА;
- при номинальном первичном токе 300А, 400А - 20кА;
- при номинальном первичном токе 500А-2000А - 40кА;
Ток электродинамической стойкости прибора трансформатор тока ТОЛ-10-I-16:
- при номинальном первичном токе 50А - 12,8кА;
- при номинальном первичном токе 75А - 14,7кА;
- при номинальном первичном токе 100А - 25,5кА;
- при номинальном первичном токе 150А - 31,8кА;
- при номинальном первичном токе 200А - 51кА;
- при номинальном первичном токе 300А, 400А - 51кА;
- при номинальном первичном токе 500А-2000А - 102кА;
Испытательное напряжение прибора трансформатор тока ТОЛ-10-I-16:
- одноминутное промышленной частоты - 42кВ;
- грозового импульса полного - 75кВ;
Примечание:
*) в соответствии с заказом могут поставляться класса точности 5Р.
**) уточняется в заказе;
Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для приборатрансформатор тока ТОЛ-10-I-16 приведены в таблице 1;
Таблица 1 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-10-I-16
Номинальная вторичная нагрузка приборатрансформатор тока ТОЛ-10-I-16, В·А | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 |
Коэффициент трансформации | Номинальная предельная кратность | |||||||
50-600/5 | 24 | 19 | 13 | 10 | 8 | 6 | 4 | 4 |
750/5 | 26 | 21 | 15 | 11 | 9 | 7 | 5 | 4 |
800/5 | 26 | 21 | 15 | 10 | 10 | 7 | 5 | 5 |
1000/5 | 20 | 16 | 12 | 10 | 8 | 6 | 4 | 4 |
1200/5 | 21 | 17 | 13 | 10 | 9 | 6 | 5 | 4 |
1500/5 | 21 | 18 | 14 | 10 | 10 | 8 | 6 | 5 |
2000/5 | 18 | 15 | 12 | 10 | 9 | 7 | 6 | 5 |
Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-10-I-16 постоянному току приведены в таблице 2;
Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-10-I-16 постоянному току
Номинальный первичный ток прибора трансформатор тока ТОЛ-10-I-16 | Номер вторичной обмотки | Сопротивление обмоток постоянному току |
5А-300А | №1 №2 №3 | 0,096 Ом 0,126 Ом - |
80А, 400А | №1 №2 №3 | 0,16 Ом 0,23 Ом - |
500А | №1 №2 №3 | 0,1 Ом 0,15 Ом - |
600А | №1 №2 №3 | 0,13 Ом 0,15 Ом - |
750А | №1 №2 №3 | 0,152 Ом 0,2 Ом - |
800А | №1 №2 №3 | 0,16 Ом 0,23 Ом - |
1000А | №1 №2 №3 | 0,2 Ом 0,27 Ом - |
1200А | №1 №2 №3 | 0,24 Ом 0,28 Ом - |
1500А | №1 №2 №3 | 0,3 Ом 0,35 Ом - |
2000А | №1 №2 №3 | 0,4 Ом 0,64 Ом - |
