Аппарат для поверки измерительных трансформаторов АИТ
Также этот прибор может называться: ait.
АИТ аппарат для поверки измерительных трансформаторов предназначен для поверки трансформаторов тока и напряжения классов точности от 0,1 до 10, для измерения комплексных сопротивлений и проводимостей составляющих напряжения в прямоугольной системе координат. А также для измерения активных и реактивных составляющих сопротивлений и проводимостей нагрузки измерительных трансформаторов и для измерения компенсационным методом малых переменных напряжений.
Аппараты АИТ применяются в лабораторной и цеховой практике.
Технические характеристики аппарата АИТ:
Диапазон измерения погрешности:
- токовой и напряжения - от ±0,3% до ±10%;
- угловой - от -10' до +20'; от -35' до +65'; от -100' до +200'; от -350' до +650';
- составляющих напряжения - 50 мВ.
Пределы измерения погрешности:
- активной составляющей сопротивления - от 0,3 Ом до 100 Ом;
- реактивной составляющей сопротивления - от 0,6 Ом до 200 Ом;
- активной составляющей проводимости - от 0,3 мсим до 30 мсим;
- реактивной составляющей проводимости - от 0,6 мсим до 60 мсим.
Погрешности измерения погрешностей для аппарата АИТ:
- токовой и напряжения - от ±0,003% до ±0,1%;
- угловой - от ±0,3 мин до ±10 мин;
- сопротивления - от ±0,005 Ом до ±2 Ом;
- проводимости - от ±0,005 мсим до ±0,5 мсим;
- составляющих напряжения - ±2%.
Дополнительные погрешности показаний вольтамперметра не превышают значений допустимых погрешностей для АИТ аппарата класса 2,5.
Номинальное значение вторичных токов поверяемых трансформаторов тока - 5 А.
Допускается поверка трансформаторов с номинальным вторичным током - 1 А.
Величина вторичного тока может колебаться от номинального значения - от 10% до 120%.
Величина вторичного напряжения для аппарата АИТ может колебаться - от 50 В до 120 В.
Номинальные вторичные напряжения поверяемых трансформаторов - 150 В; 100 В.
Нагрузка на образцовый трансформатор:
- тока для АИТ аппарата, при cos ?=0,9±0,1 - от 0,1 Ом до 0,15 Ом;
- напряжения, при cos ?=1 - от 2 В до 12,5 В?А.
Нагрузка на поверяемый трансформатор тока, при cos ?=1 (при номинальных токах 1 А и 5 А) - до 0,01 Ом.
Нижнее значение вероятности безотказной работы аппарата за 500 ч, при доверительной вероятности 0,8 не - менее 0,8.

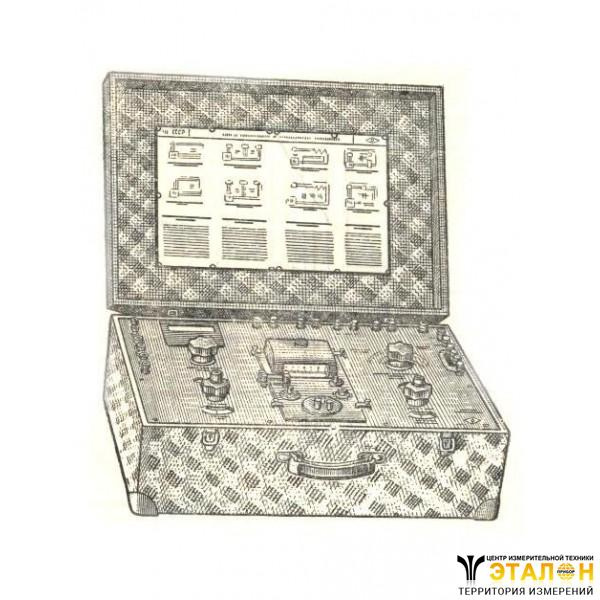

Аппарат АИТ конструктивно оформлен в прямоугольном деревянном ящике со съемной крышкой, снабженном ножками и ручкой для переноски.
Для поверки трансформаторов тока и напряжения в аппарате применен дифференциально-нулевой метод сличения погрешностей поверяемого трансформатора с погрешностями образцового.
Основной частью прибора АИТ является измерительная цепь, включающая два реохорда - синфазный и квадратурный. Напряжение на синфазном реохорде совпадает по фазе с рабочим током, протекающим по измерительной цепи. Напряжение на квадратурном реохорде сдвинуто по отношению к рабочему току по фазе на 90°.
При всех измерениях напряжения, снимаемые с этих реохордов, служат для уравновешивания падения напряжения, получаемого на отдельных элементах измерительной схемы.
Все детали аппаратов АИТ смонтированы на панели из изоляционного материала, закрытой металлической панелью, на которой нанесены все надписи и обозначения.
В середине панелей находится вырез для шкалы встроенного вибрационного гальванометра типа ВГ, являющегося индикатором равновесия.
Для перехода измерений от одной схемы к другой и для изменения пределов измерения служит переключатель II.
Условия эксплуатации аппарата АИТ:
Температура окружающего воздуха - от +10° С до +35° С.
Относительная влажность при +35° С - до 80%.
Определение величин токов и напряжений, при которых производится поверка, осуществляется детекторным вольтамперметром со шкалой, градуированной в процентах от номинальных значений тока и напряжения. Изменение пределов измерения вольтамперметра осуществляется при помощи переключателя I.
Для определения правильности включения сравниваемых трансформаторов или правильности обозначения зажимов поверяемого трансформатора служит двухобмоточный электромагнитный бленкер.
Для отсчетов показаний по шкалам реохордов в панели прибора расположены окна с ножевидными указателями. Для каждого из реохордов предназначено по два окна, из которых одно служит для отсчета по шкале погрешностей, а второе - для отсчета по шкале сопротивлений, проводимостей и напряжений.
Габаритные размеры аппарата - 645?465?230 мм.
Масса - не более 26 кг.
