Магнитопровод ленточный ПЛ 40х80х120 изготавливаемые методом навивки калиброванного ленточного магнитного материала на специальные оправки, часто применяются в бытовой и общепромышленной РЭА и приборах.
Магнитопроводы стержневой конструкции - унифицированные П-образные ленточные магнитопроводы.
Магнитопровод ПЛ 40х80х120 изготавливается из электротехнической стали.
Материал | электротехническая сталь |
Толщина материала | 0,30 мм или 0,35мм (уточняется при заказе) |
Габаритные размеры | 40х80х120 мм |
Стержневые конструкции магнитопровода при наиболее простой технологии изготовления трансформаторов позволяют получать сравнительно высокую степень симметрии обмоток.
Трансформаторы, выполненные на стержневых магнитопроводах, обладают определенными преимуществами перед броневыми конструкциями:
Стержневые магнитопроводы типа ПЛ применяются в низковольтных трансформаторах наименьшей массы на частотах 50 и 400 Гц мощностью до 500 Вт и более, а также в дросселях большой энергоемкости.
Некоторые малогабаритные магнитопроводы применяются в низковольтных трансформаторах упрощенной конструкции только на частоте 50 Гц.

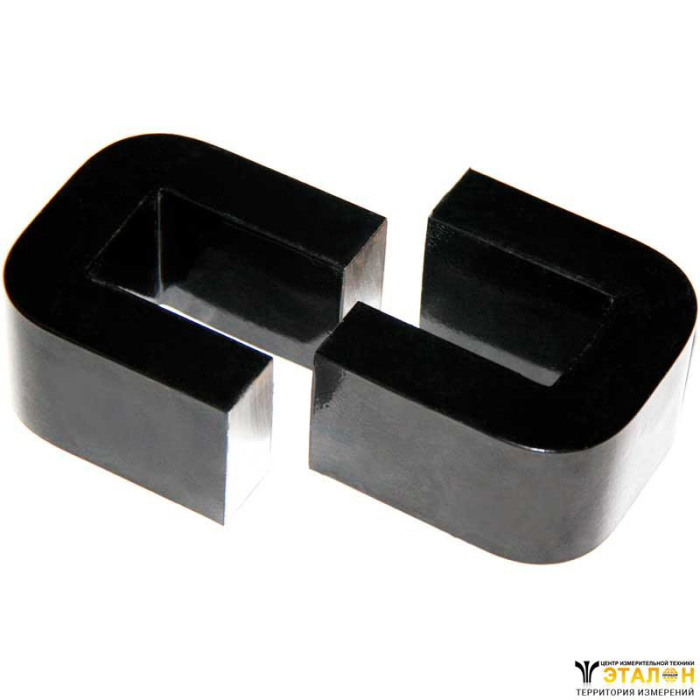

Стержневые ленточные магнитопроводы типа ПЛ собирают встык из двух отдельных частей С-образной формы, торцевые поверхности которых шлифуются.
Место среза магнитопроводов определяется технологией изготовления и обозначается в рабочих чертежах.
Типы и размеры магнитопроводов ПЛ соответствуют ГОСТ 22050-76.
