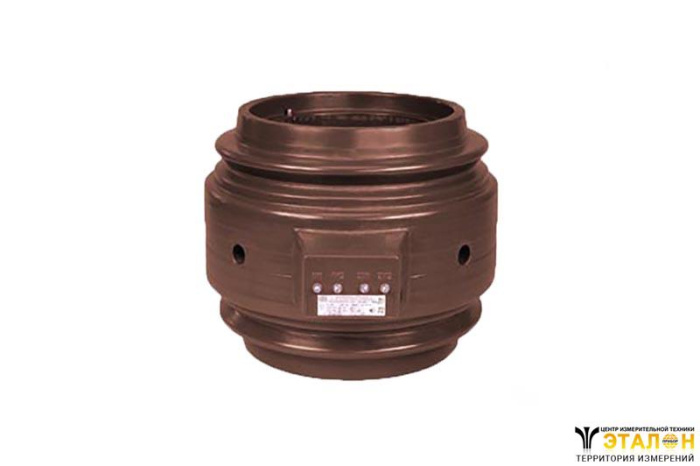

Шинные трансформаторы тока ТШЛ-20-I

Цена:
по запросу
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Трансформаторы тока ТШЛ-20-I предназначены для встраивания в токопроводы на номинальное напряжение до 20 кВ и являются комплектующими изделиями. Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Конструкция ТШЛ-20-I

Трансформаторы изготавливаются в исполнении "УХЛ" и "Т" категории размещения 2 по ГОСТ 15150. Обязательно соединение шины с контактами экрана трансформатора, имеющими маркировку "Ш"! На литом корпусе трансформатора имеются глухие отверстия диаметром 32 мм.

В эти отверстия входят четыре крепежные детали, при помощи которых трансформатор закрепляется в токопроводе.

Крепежные детали в комплект поставки не входят.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).

Наименование параметраНорма
Номинальное напряжение, кВ20
Наибольшее рабочее напряжение, кВ24
Номинальная частота переменного тока, Гц50 или 60
Номинальный первичный ток, А3000; 4000; 5000; 6000; 8000; 10000; 12000; 14000; 15000; 16000; 18000
Номинальный вторичный ток, А1; 5
Число вторичных обмоток2; 3
Класс точности:
- вторичной обмотки для измерений
- вторичной обмотки для защиты
0,2;0,2S;0,5;0,5S;
5Р;10Р
Номинальная вторичная нагрузка при коэффициенте мощности cos j= 0,8, В•А:
- вторичной обмотки для измерений
- вторичных обмоток для защиты класса точности 5Р
- вторичных обмоток для защиты класса точности 10Р
30
*
30
Номинальная предельная кратность вторичных обмоток для защиты, не менее:
- для класса точности 10Р при номинальных первичных токах, А:
3000
4000
5000; 6000
8000
10000;12000;14000;15000;16000;18000
- для класса точности 5Р при номинальных первичных токах, А:
6000; 8000; 10000
12000; 14000; 15000; 16000; 18000
13
15
16
14
12
20
*
Трехсекундный ток термической стойкости, кА:
при номинальных первичных токах, А:
- 6000;8000;10000
- 12000;14000;15000;16000;18000
120
190
Испытательное напряжение, кВ:
- одноминутное промышленной частоты
- грозового импульса полного
65
125

Примечание: * значение уточняется в заказе.

Таблица габаритов
Номинальный
первичный
ток, А
Размеры, ммМасса,
кг, max
DD1D2HH1hLb1b2
3000; 4000; 5000;
6000; 8000;10000
52030035142018025350140180105
1200068043048139015035390150190132
14000; 15000;
16000; 18000
830555606450178
