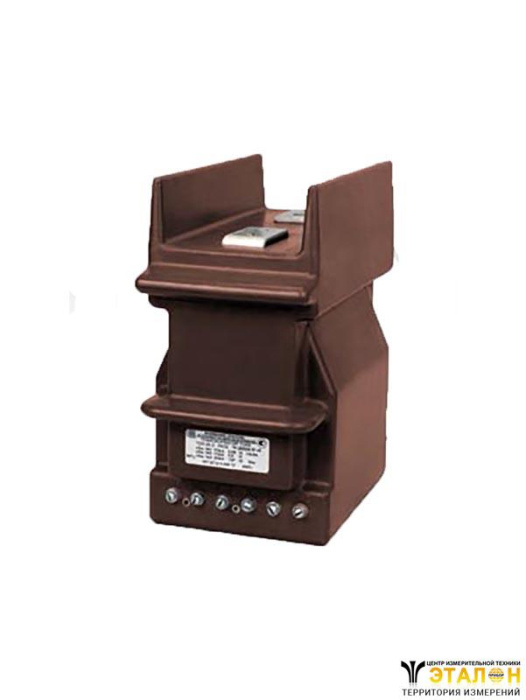

Трансформатор тока ТОЛ-20 предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высоковольтного напряжения в комплектных устройствах внутренней и наружной установки ( КРУ, КРУН, КСО) переменного тока на класс напряжения до 20 кВ частоты 50 или 60 Гц. Трансформаторы изготавливаются в климатическом исполнении УХЛ и категории размещения 2.
Наименование параметра | Значение | |
Конструктивное исполнение | ||
ТОЛ-20-2 (3) | ТОЛ-20-3 (4) | |
Номинальный первичный ток, А | 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 750, 800, 1000, 1200, 1500, 2000, 2500 | |
Количество вторичных обмоток | 2-3 | 3-4 |
Класс точности: | 0,2; 0,2S; 0,5; 0,5S | |
вторичной обмотки для измерений | ||
вторичной обмотки для защиты | 5Р; 10Р | |
Номинальная вторичная нагрузка, ВА: | 3; 5; 10; 15; 20; 25; 30; 50 | |
вторичной обмотки для измерений при cos = 0,8 | ||
вторичной обмотки для защиты при cos = 0,8 | 3; 5; 10; 15; 20; 25; 30; 50 | |
Номинальная предельная кратность вторичной обмотки для защиты, не менее | от 2 до 30 | |
Номинальный коэффициент безопасности приборов обмотки для измерений | от 2 до 30 | |
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,2; 0,5S; 0,2S (при номинальной вторичной нагрузке 10 ВА), не более | от 2 до 10 | |
Односекундный ток термической стойкости, кА: | 0,4 0,78 1,2 1,56 2,5 3,0 5,0 5,85 10,0 12,5 20,0 31,5 40,0 | |
Ток электродинамической стойкости, кА: при номинальном первичном токе, А 5 10 15 20 30 40 50 75 100 150 200 300; 400 600-2500 | 1,0 1,97 3,0 3,93 6,25 7,56 12,8 14,7 25,5 31,8 51,0 81,0 102,0 |
Тип трансформатора | Габариты корпуса ДхВ(с барьером)хШ, мм | Габариты монтажной плиты, мм | Установочные размеры, мм | Число обмоток, классы точности |
ТОЛ-20 | 325х280(333)х178 | 355х178 | 280х150 | 2-3 0,5; 0,2; 0,5S; 0,2S 10Р |
