Описание

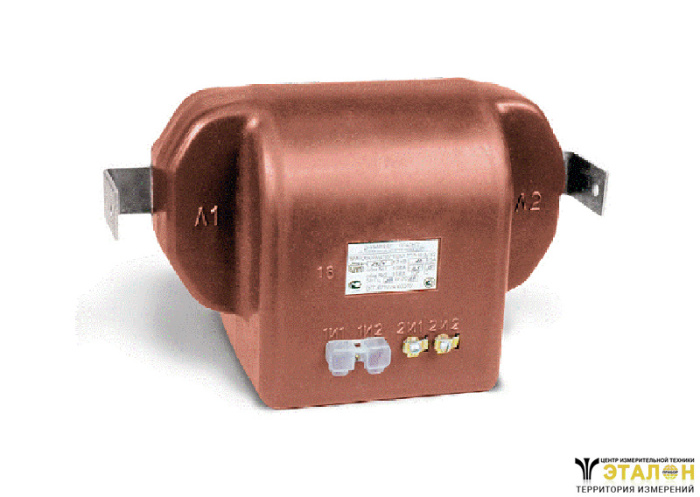

Трансформаторы тока ТПЛ-10-М предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней установки (КРУ) переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ.

Трансформаторы предназначены для достройки и ремонтных целей взамен трансформаторов тока ТПЛ-10, снятых ранее с производства.

Конструкция ТПЛ-10-М

Трансформаторы для дифференциальной защиты поставляются по специальному заказу. Трансформаторы изготавливаются в исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150 и предназначены для работы в условиях:

- высота над уровнем моря не более 1000 м;
- температура окружающей среды от минус 45°С до плюс 50°С для исполнения "У2" и от минус 10°С до плюс 50°С для исполнения "Т2";
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).

Технические характеристики трансформаторов ТПЛ-10-м и ТПЛ-10-М-1 (трехобмоточный)
Наименование параметра	Значение
	ТПЛ-10-М	ТПЛ-10-М-1
Номинальное напряженик, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота переменного тока, Гц	50
Номинальный первичный ток, А	5; 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 600, 750, 800, 1000	10; 15; 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 600, 750, 800, 1000
Номинальный вторичный ток, А	1; 5
Количество вторичных обмоток	2	3
Класс точности: вторичной обмотки для измерений вторичной обмотки для защиты	0,2S; 0,5S; 0,5; 0,2; 1 10Р
Номинальная вторичная нагрузка, ВА вторичной обмотки для измерений при cos = 1 (нагрузка активно-индуктивная) при cos = 0,8 вторичной обмотки для защиты при cos = 0,8	1-2,5* 3-30* 15
Номинальная предельная кратность вторичной обмотки для защиты при номинальном первичном токе, А: 5-600 750, 800 1000	13 15 18
Кратность трехсекундного тока термической стойкости, при номинальном первичном токе, А: 10-300 400, 600, 750, 800, 1000	60 45
Кратность тока электродинамической стойкости, при номинальном первичном токе, А: 10-300 400, 600, 750, 800, 1000	265 200
Исполнение по вторичным обмоткам	0,5/10P; 0,5S/10P; 0,2S/10P; 10P/10P	0,2S/0,2S/10P 0,5/10P/10P 0,2S/10P/10P 0,5S/10P/10P 0,5/0,5/10P 0,5S/0,5S/10P

Примечания:

*Значения нагрузки уточняются в заказе.
В соответствии с заказом могут поставляться трансформаторы с техническими параметрами, отличающимися от номинальных.

Технические характеристики трансформатора тока ТПЛ-10-М-4 (4-ех обмоточный)
Наименование параметра	Значение
Номинальное напряженик, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота переменного тока, Гц	50
Номинальный первичный ток, А	10; 15; 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 600, 750, 800, 1000
Номинальный вторичный ток, А	1; 5
Количество вторичных обмоток	4
Класс точности: вторичной обмотки для измерений вторичной обмотки для защиты	0,2S; 0,5S; 0,5; 0,2; 1 10Р
Номинальная вторичная нагрузка, ВА вторичной обмотки для измерений при cos = 1 (нагрузка активно-индуктивная) при cos = 0,8 вторичной обмотки для защиты при cos = 0,8	1-2,5* 3-30* 15
Номинальная предельная кратность вторичной обмотки для защиты при номинальном первичном токе, А: 5-600 750, 800 1000	10 12 14
Кратность трехсекундного тока термической стойкости, при номинальном первичном токе, А: 10-300 400, 600, 750, 800, 1000	60 45
Кратность тока электродинамической стойкости, при номинальном первичном токе, А: 10-300 400, 600, 750, 800, 1000	265 200
Исполнение по вторичным обмоткам	0,2S/0,2S/10P/10P 0,5S/0,5S/10P/10P 0,5/0,5/10P/10P 0,2S/0,2S/0,2S/10P 0,5S/0,5S/0,5S/10P 0,5/0,5/0,5/10P

Примечания:

*Значение нагрузки уточняется в заказе.
В соответствии с заказом могут поставлятся трансформаторы с техническими параметрами, отличающимися от номинальных.

Номинальные коэффициенты безопасности трансформаторов ТПЛ-10-М и ТПЛ-10-М-1 (3-ех обмоточный)
Номинальный первичный ток, А	Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, при классе точности*
	ТПЛ-10-М			ТПЛ-10-М-1
	0,5	0,5S	0,2S	0,5	0,5S	0,2S
10, 20, 40, 50, 100, 200	15	5	6	8	6
5, 80, 400			7	9	7
15, 30, 75, 150, 300, 600	18	6		8	6
750	21			9
800	23				7
1000	25	7		10

Применчание: * При номинальной нагрузки 10 ВА.

Номинальные коэффициенты безопасности трансформтаора ТПЛ-10-М-4 (4-ех обмоточный)
Номинальный первичный ток, А	Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, при классе точности*
	0,5	0,5S	0,2S
10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 600	8	4
750	10	5
80, 400, 800
1000	11

Применчание: * При номинальной нагрузки 10 ВА.

Габариты и номиналы
Номинальный первичный ток, А	S, мм	Рис.
5-100	4	1
150-300	6	2
400	6	4
600	8	4
750, 800	10	4
1000	12,5	4

Масса трансформаторов различных исполнений
Номинальный первичный ток, А	Испол. по обмоткам	Масса, кг
5-100	0,5/10Р 10Р/10Р	24
5-100	0,5S/10P 0,2S/10Р	23
150-300	0,5/10P	29
	10P/10P	30
	0,5S/10P 0,2S/10P	28
400	0,5/10P 0,2S/10P	27
	10P/10P	28
	0,5S/10P	26
600	0,5/10P	27
	10P/10P	28
	0,5S/10P 0,2S/10P	26
750; 800	0,5/10P	28
	10P/10P	29
	0,5S/10P 0,2S/10P	28
1000	0,5/10P	29
	10P/10P	30
	0,5S/10P 0,2S/10P	28
10-100	0,5/10P/10P 0,5S/10P/10P 0,2S/10P/10P	26
(150-300) 750, 800 1000	0,5/10P/10P 0,5S/10P/10P 0,2S/10P/10P	30
400, 600	0,5/10P/10P 0,5S/10P/10P 0,2S/10P/10P	29
