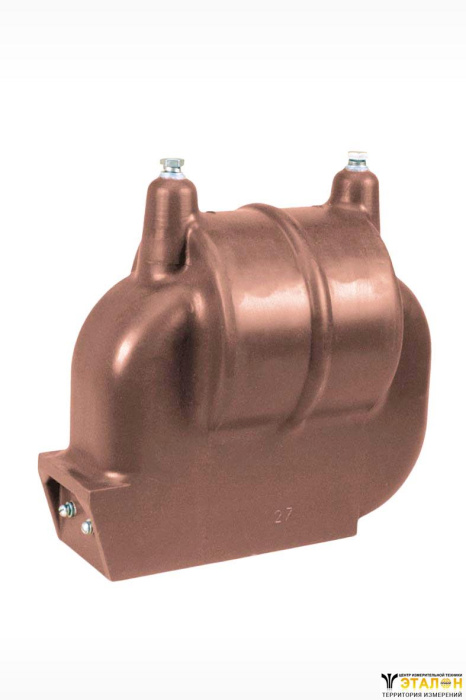

Трансформаторы напряжения 3НОЛ.06
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки или другие закрытые распределительные устройства (ЗРУ), а также для встраивания в токопроводы турбогенераторов и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Допускается использование трансформаторов обоих исполнений при температуре окружающего воздуха в токопроводе до 65°С при нагрузке трансформаторов не превышающей номинальную мощность класса точности 0,5.
Трансформаторы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150, предназначены для эксплуатации при условиях:
- - высота установки над уровнем моря не более 1000 м;
- - температура окружающей среды с учетом превышения температуры воздуха в токопроводе или КРУ при нагрузке трансформаторов предельной мощностью:
- - для исполнения "У3" от минус 45°С до плюс 50°С;
- - для исполнения "Т3" от минус 10°С до плюс 55°С.
- - окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- - рабочее положение – любое.
| Наименование параметра | Нормы для типов | ||||||
| ЗНОЛ.06-6 | ЗНОЛ.06-10 | ЗНОЛ.06-15 | ЗНОЛ.06-20 | ЗНОЛ.06-24 | ЗНОЛ.06-27 | ||
| Класс напряжения, кВ | 3 | 6 | 10 | 15 | 20 | 24 | 27 |
| Наибольшее рабочее напряжение, кВ | 3,6 | 7,2 | 12 | 17,5 | 24 | 26,5 | 30 |
| Номинальное напряжение первичной обмотки, В | 3000/3 3300/3 | 6000/3 6300/3 6600/3 6900/3 | 10000/3 10500/3 11000/3 | 13800/3 15750/3 | 18000/3 20000/3 | 24000/3 | 27000/3 |
| Номинальное напряжение осн, вторичной обмотки, В | 100/3 или 110/3 | ||||||
| Номинальное наряжение доп. вторичной обмотки, В | 100/3 или 100 или 110/3 или 110 | ||||||
| Номинальная мощность, ВА, в классе точности*: | |||||||
| 0,2 | 15 | 30 | 50 | ||||
| 0,5 | 30 | 50 | 75 | ||||
| 1,0 | 50 | 75 | 150 | ||||
| 3,0 | 150 | 200 | 300 | ||||
| Номинальная мощность доп. вторичной обмотки в классе точности 3,0, В•А | 150 | 200 | 300 | ||||
| Предельная мощность вне класса точности, ВА | 250 | 400 | 630 | ||||
| Схема и группа соединения обмоток | 1/1/1-0-0 | ||||||
| Номинальная частота, Гц | 50 или 60 | ||||||
| Испытательное напряжение, кВ: | |||||||
| одноминутное промышленной частоты | 24 | 32 | 42 | 55 | 65 | 75 | 80 |
| грозового импульса | 40 | 60 | 75 | 95 | 125 | 150 | 170 |
| грозового импульса срезанного | 50 | 70 | 90 | 115 | 150 | 175 | 200 |
| Наименование параметра | Значение параметра | |
| Класс напряжения, кВ | 10 | |
| Наиболее рабочее напряжение, кВ | 12 | |
| Номинальное напряжение первичной обмотки, В | 10000/3 | |
| Номинальное напряжение первой вторичной обмотки, В | 100/3 | |
| Номинальное напряжение второй вторичной обмотки, В | 100/3 | |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 | 100 |
| Номинальная мощность первой вторичной обмотки в классе точности 0,2, В·А | 10 | |
| Номинальная мощность второй вторичной обмотки в классе точности 0,2, В·А | 30 | 15 |
| Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В·А | 200 | 50 |
| Предельная мощность вне класса точности, В·А | 400 | - |
| Схема и группа соединения обмоток | 1/1/1/1-0 | |
| Тип трансформатора | Размеры, мм | Масса, кг | |||||
| H1 | Н2 | Н3 | D | L | L1 | ||
| ЗНОЛ.06-6 | 298±5 | 287(+5/-3) | 153±2 | 160±3 | 328 (+5/-3) | 105±3 | 26,5±1,5 |
| ЗНОЛ.06-10 | 298±5 | 287(+5/-3) | 153±2 | 175±3 | 328 (+5/-3) | 105±3 | 28,5±1,5 |
| ЗНОЛ.06-15 | 314±5 | 303 (+5/-3) | 153±2 | 195±3 | 328 (+5/-3) | 105±3 | 29,5±1,5 |
| ЗНОЛ.06-20 | 341±5 | 330 (+5/-3) | 153±2 | 205±3 | 328 (+5/-3) | 105±3 | 32,5±1,5 |
| ЗНОЛ.06-24 | 348±5 | 337 (+5/-3) | 163±2 | 240±3 | 338 (+5/-3) | 115±3 | 40,5±1,5 |
Примечание: Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которая указывается в заказе.
| Наименование параметра | Значение параметра |
| Класс напряжения, кВ | 20 |
| Наибольшее рабочее напряжение, кВ | 24 |
| Номинальное напряжение первичной обмотки, В | 20000/3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 или 100 |
| Номинальная мощность основной вторичной обмотки, В·А: в классе точности*: 0,2 | 10 30 75 150 |
| Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В·А | 200 |
| Предельная мощность вне класса точности, В·А | 400 |
| Схема и группа соединения обмоток | 1/1/1-0-0 |
| Номинальная частота, Гц | 50 |
