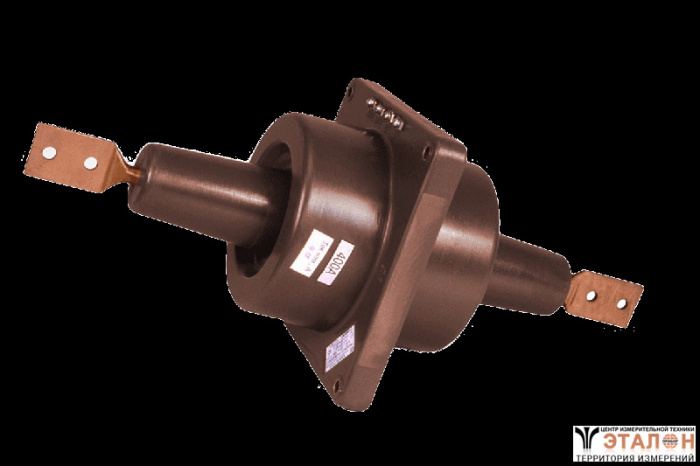

Трансформаторы тока ТПЛ-20 и ТПЛ-35
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Трансформаторы ТПЛ-20 и ТПЛ-35 предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 20 кВ - ТПЛ-20; до 35 кВ - ТПЛ-35.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Конструкция ТПЛ-20 и ТПЛ-35
Трансформаторы изготавливаются в исполнении "УХЛ" или "Т" категории размещения 2 по ГОСТ 15150. Высота над уровнем моря не более 1000 м. Рабочее положение - любое.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).
| Наименование параметра | Норма | |
| Номинальное напряжение, кВ | 20 | 35 |
| Наибольшее рабочее напряжение, кВ | 24 | 40,5 |
| Номинальный первичный ток, А* | 300, 400, 600, 800, 1000, 1500 | |
| Номинальный вторичный ток, А | 1; 5 | |
| Номинальная частота, Гц | 50 или 60 | |
| Количество вторичных обмоток | 2 | |
| Номинальная вторичная нагрузка при cos j= 0,8, В•А: - обмотки для измерений - обмотки для защиты | 20 20 | |
| Класс точности вторичной обмотки для измерения при номинальном первичном токе, А: 300 - 1500 для защиты | 0,2S; 0,5S; 0,5; 1,0; 10Р** | |
| Номинальная предельная кратность обмотки для защиты при номинальном первичном токе, А***: 300 400 600 800 1000 1500 | 13 13 18 24 24 26 | 10 13 18 18 24 26 |
| Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, А: 300 400 600 800 1000 1500 | 16 16 24 32 40 60 | 12 16 24 32 40 60 |
| Ток электродинамической стойкости, кА, при номинальном первичном токе, А: 300 400 600 800 1000 1500 | 41 41 61 82 102 153 | 31 41 61 82 102 153 |
| Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного | 65 125 | 95 220 |
Примечание:
- может поставляться исполнение на 2000 А.
- в соответствии с заказом могут поставляться класса точности 5Р.
- в соответствии с заказом могут поставляться с предельной кратностью 20.
| Номинальный первичный ток, А | S, мм | Масса, кг | |
| ТПЛ-20 | ТПЛ-35 | ||
| 300,400, 600 800 1000 1500 | 6,5 9,5 11,5 18 | 47 | 62 |
| Тип | Размеры, мм | ||
| L | I | B | |
| ТПЛ-20 ТПЛ-35 | 770 990 | 540 760 | 240 410 |
