Тип трансформатора | Вариант исполнения | Номиналь-ный ток, А | Вто-ричная нагрузка при cos =0,8 в классе точности, В·А | Ток термической стойкости, кА(кратность) | Номинальная предельная кратность | Длительность протекания тока кз, с | ||||
первичный | вторичный | 0,5 | 1 | 3 | 10 | |||||

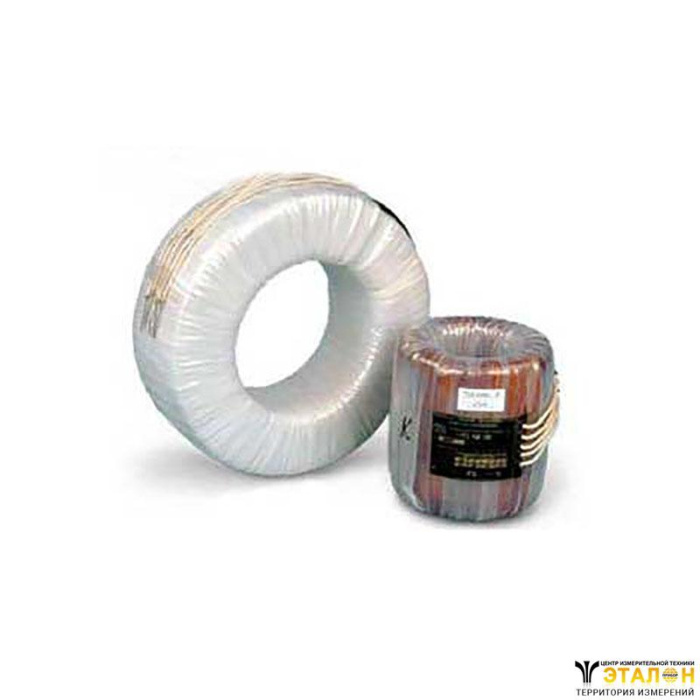

ТВ-220-I | 600/5 | 200 | 5 | - | - | - | 40 | 25 | - | 3 |
300 | - | - | 20 | - | 20 | |||||
400 | - | - | 30 | - | 20 | |||||
600 | 10 | - | 50** | - | 18 | |||||
1000/5 | 400 | - | - | 30 | - | 20 | ||||
600 | - | 20 | 50** | - | 18 | |||||
750 | 15 | 30** | - | - | 32 | |||||
1000 | 20 | 50** | - | - | 25* | |||||
2000/5 | 500 | - | - | 50 | - | 13 | ||||
1000 | 20 | 50** | - | - | 25* | |||||
1500 | 30 | - | - | - | 16 | |||||
2000 | 50 | - | - | - | 12 | |||||
1000/1 | 400 | 1 | - | - | 40 | - | 15 | |||
600 | 10 | - | 40** | - | 22 | |||||
750 | 15 | 40** | - | - | 25 | |||||
1000 | 30 | - | - | - | 25* | |||||
2000/1 | 500 | - | 20 | 40** | - | 19 | ||||
1000 | 30 | - | - | - | 25 | |||||
1500 | 40 | - | - | - | 16 | |||||
2000 | 50 | - | - | - | 13 | |||||
220-II | 1200/5 | 600 | 5 | - | 15 | - | - | 40 | 50 | 3 |
800 | 20 | - | - | - | 50 | |||||
1000 | 30 | - | - | - | 40* | |||||
1200 | 30 | - | - | - | 33 | |||||
2000/5 | 1000 | 30 | - | - | - | 40* | ||||
1200 | 30 | - | - | - | 33 | |||||
1500 | 30 | - | - | - | 27 | |||||
2000 | 30 | - | - | - | 20* | |||||
3000/5 | 1200 | 30 | - | - | - | 33 | ||||
1500 | 30 | - | - | - | 27 | |||||
2000 | 30 | - | - | - | 20* | |||||
3000 | 30 | - | - | - | 17 | |||||
1200/1 | 600 | 1 | - | 15 | - | - | 50 | |||
800 | 20 | - | - | - | 50 | |||||
1000 | 30 | - | - | - | 40* | |||||
1200 | 30 | - | - | - | 33 | |||||
2000/1 | 1000 | 30 | - | - | - | 40* | ||||
1200 | 30 | - | - | - | 33 | |||||
1500 | 30 | - | - | - | 27 | |||||
2000 | 30 | - | - | - | 20* | |||||
3000/1 | 1200 | 30 | - | - | - | 33 | ||||
1500 | 30 | - | - | - | 27 | |||||
2000 | 30 | - | - | - | 20* | |||||
3000 | 30 | - | - | - | 13 |
*) Значение номинальной предельной кратности ограничено допустимым током термической стойкости.
**) Вторичная нагрузка, при которой гарантирована номинальная предельная кратность.
***) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.
Примечание:
