Описание

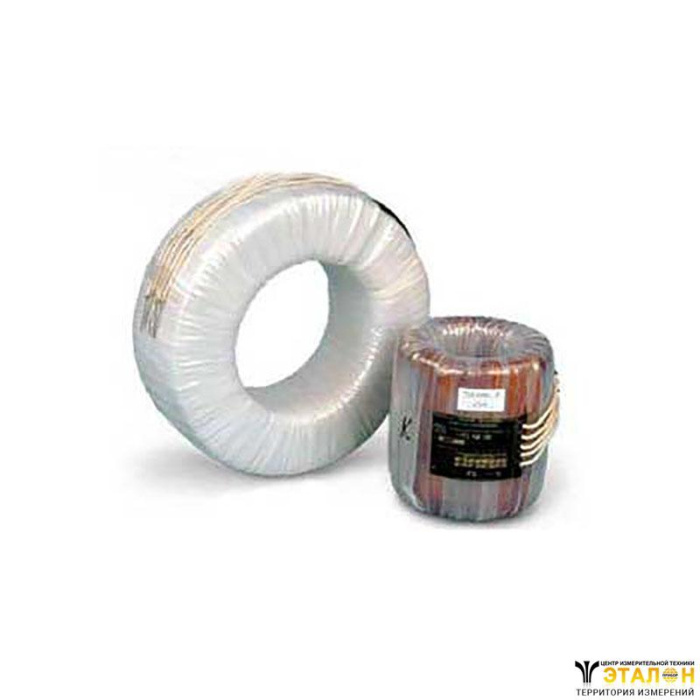

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц.

Трансформаторы встраиваются в масляные выключатели или силовые трансформаторы. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы могут работать в среде масла или смеси воздуха с маслом при климатических условиях:

- температура окружающего воздуха - от минус 45°C до плюс 40°C для исполнения "У", от минус 10°C до плюс 45°C для исполнения "Т", от минус 60°C до плюс 40°C для исполнения "ХЛ", "УХЛ" и от минус 60°C до плюс 45°С для исполнения "О";
- высота над уровнем моря не более 1000 м. Для трансформаторов, встраиваемых в масляные выключатели, температура трансформаторного масла, окружающего трансформатор, не выше 90°C, для трансформаторов, встраиваемых в силовые масляные трансформаторы, не выше 95°C.

Габаритные размеры трансформаторов ТВ, условия эксплуатации
Тип трансформатора	Климатическое исполнение	Размеры, мм							Мас, кг, max
Тип трансформатора	Климатическое исполнение	d min	D max	R min	A	B min	H max	H max	Мас, кг, max
TB-110-I	У2	325	540	251	282	1350	208	177	96±1
TB-110-I	ХЛ2	325	540		282		206	175	97±6
TB-110-II	У2	300	565		295			202	103±6
TB-110-II	ХЛ2	300	565		295			202	97±6
TB-220-I	У2	580	785	367	410	2040	218	202	140±3
TB-220-I	ХЛ2	550	790		413		218	170	152±3
TB-220-II	У2	550	840		465		223	210	151±6
TB-220-II	ХЛ2	595	795		461		216	165	157±3
ТВ-220-V	О2	350	600	285±5	-	280	180	-	92±2
Примечание:Размеры приведены для исполнения с наибольшим первичным током (для ТВ-110-II-1000/1 dmin= 318 мм).

Габариты модификаций
Тип трансформатора	Номинальный первичный ток, А	Номинальный вторичный ток, А	Размеры, мм			Масса max, кг	Климатическое исполнение	L, мм
Тип трансформатора	Номинальный первичный ток, А	Номинальный вторичный ток, А	D max	d min	H max	Масса max, кг	Климатическое исполнение	L, мм
TB-10-I	6000	5	285	112	95	14	У2 и Т2	200
TB-10-II	5000; 6000	5	360	180	70	15
TB-10-III	6000	5	410	275	70	9
TB-10-IV	8000	5	450	275	60	16
ТВ-35-I	200; 300	5	248	120	97	15	У2	350±10
	600		252	116	102	18
	1500		280	90	130	21
ТВ-35-II	150-1000	5	185	88	200	16	Т2; У2; ХЛ2	135±20
ТВ-35-II	1200-1500	5	195	85	220	31	Т2; У2; ХЛ2
ТВ-35-II-1	600	5	195	85	220	31	У2
ТВ-35-II-2	600	5	185	87	70	4
ТВ-35-II-3	200; 600	5	226	100	70	8	Т2; У2; ХЛ2
ТВ-35-II-3	300	1	226	90	130	16
ТВ-35-II-4	300	5	185	85	200	16
ТВ-35-II-5	300	1 или 5	180	105	215	16
ТВ-35-II-6	1000	5	200	110	100	7
ТВ-35-II-7	300	5	140	85	30	1		400±20
ТВ-35-III	200-1500	5	270	86	116	18		135±20
ТВ-35-III-4	600	5	260	100	95	25		135±20
ТВ-35-IV	1200-3000	1 или 5	330	125	135	35	У2	1350 min
ТВ-35-V	300-2000	5	295	90	128	21	У2	150±10
ТВ-35-VI	600	5	240	140	75	8	Т2; У2; ХЛ2	280min
ТВ-110-I-1	1000	5	410	320	75	9		1350 min
ТВ-110-I-2	600	5	475	388	115	20
ТВ-110-I-3	750	5	370	290	170	16
ТВ-110-I-5	500-600	5	530	340	206	50
ТВ-110-I-6	600	5	562	390	179	60
ТВ-110-III	200-1000	1 или 5	290	135	105	28	О2	280 min
1500-3000	18	1 или 5	290	135	105
ТВ-110-IV	300-1000	1 или 5	370	190	120	45
ТВ-110-IV	1500-3000	1 или 5	370	190	120	22
ТВ-110-VI	600	5	425	290	85	15	У2	500min
ТВ-110-VII	1000	5	540	340	110	60	У2	1350min
ТВ-110-VIII	1000	5	280	210	120	9	Т2; У2; ХЛ2	280min
ТВ-220-III	300	5	450	240	150	65	О2	280min
	600-1500					46
	3000					38

Технические характеристики трансформаторов ТВ:

- трансформаторы ТВ для измерения и защиты, ТВ-10;
- трансформаторов ТВ для измерения и защиты, ТВ-35-I (-II);
- Трансформаторы ТВ для измерения и защиты ТВ-35-III (-IV; -V);
- Трансформаторы ТВ для измерения и защиты ТВ-110-I (-II);
- Трансформаторы ТВ для измерения и защиты ТВ-110-III;
- Трансформаторы ТВ для измерения и защиты ТВ-110-IV (-VII) - Трансформаторы ТВ для измерения и защиты ТВ-220-I (-II) - Трансформаторы ТВ для измерения и защиты ТВ-220-III (-V);
- Трансформаторы ТВ для измерения и учета ТВ-10, ТВ-35, ТВ-110-VI;
- Трансформаторы ТВ для измерения и учета ТВ-110-I-(1...6), ТВ-110-VIII;
- Трансформаторы ТВ наружной установки ТВ-110-IX.
