Незаземляемый трансформатор напряжения НОЛ-35-III (НОЛ35, НОЛ 35, НОЛ-35 УХЛ1, НОЛ-35-III)
Незаземляемый трансформатор напряжения НОЛ-35 предназначен для применения в электрических цепях переменного тока частотой 50Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Допускается длительная эксплуатация трансформаторов, как силовых, то есть вне гарантированного класса точности, при нагрузке, не превышающей предельную мощность.
Технические характеристики приборов незаземляемые трансформаторы напряжения НОЛ-35:
Класс напряжения - 35кВ;
Наибольшее рабочее напряжение прибора незаземляемый трансформатор напряжения НОЛ-35 - 40,5кВ;
Номинальное напряжение первичной обмотки - 35000В;
Номинальное напряжение вторичной обмотки прибора незаземляемый трансформатор напряжения НОЛ-35 - 100В;
Классы точности основной вторичной обмотки - 0,2, 0,5, 1, 3;
Номинальная мощность основной вторичной обмотки прибора незаземляемый трансформатор напряжения НОЛ-35 УХЛ1 с коэффициентом мощности активно-индуктивной нагрузки 0,8:
- в классе точности 0,2 - 10В·А, 50В·А;
- в классе точности 0,5 - 75В·А, 150В·А;
- в классе точности 1 - 150В·А, 300В·А;
- в классе точности 3 - 600В·А;
Предельная мощность вне класса точности - 1000В·А;
Предельный допустимый длительный первичный ток - 0,029А;
Схема и группа соединения обмоток прибора незаземляемый трансформатор напряжения НОЛ-35 - 1/1-0;
Номинальная частота - 50Гц;
Расчетное напряжение короткого замыкания прибора незаземляемый трансформатор напряжения НОЛ-35 УХЛ1 при нагрузке для класса точности 0,5 - 0,38%;
Длина пути утечки - не менее 116см;

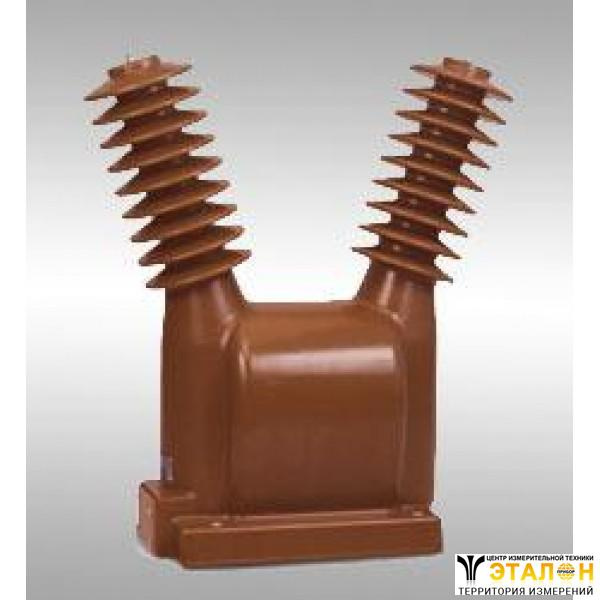

Общий вид прибора показан на рисунке 1;
Рисунок 1 Общий вид прибора незаземляемый трансформатор напряжения НОЛ-35
Масса прибора незаземляемый трансформатор напряжения НОЛ-35-III - 106кг;
Трансформаторы изготавливаются в климатическом исполнении "У" и предназначены для эксплуатации в закрытых помещениях в условиях:
- высота над уровнем моря не более 1000м;
- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -60°C до +55°C;
- относительная влажность воздуха - 100% при 25ºС;
- окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию;
- рабочее положение - вертикальное;
- внутренняя изоляция прибора незаземляемый трансформатор напряжения НОЛ-35 УХЛ1 литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;
- трансформаторы рассчитаны на суммарную механическую нагрузку от ветра со скоростью 40м/с, гололеда с толщиной стенки льда 20мм и от тяжения проводов не менее 500Н (50кгс);
- приборы сейсмостойкие при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;
- приборы незаземляемый трансформатор напряжения НОЛ-35-IIIсоответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;
- приборы удовлетворяют нормам индустриальных радиопомех класса А, группа 1;
Изготовитель гарантирует соответствие качества прибора незаземляемый трансформатор напряжения НОЛ-35требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
