Описание

Трансформатор тока ТЛ-10-2-I-2 (ТЛ102I2, ТЛ 10 2 I 2, ТЛ10-2-I-2, ТЛ10 2 I 2, ТЛ-102I2, ТЛ 102I2, ТЛ-10-2-1-2, ТЛ-10-II-I-II)

Трансформатор тока ТЛ-10-2-I-2 предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10кВ частоты 50Гц или 60Гц.

Технические характеристики приборов трансформаторы тока ТЛ-10-2-I-2:

Количество вторичных обмоток - 2;

Номинальное напряжение - 10кВ или 11кВ;

Наибольшее рабочее напряжение прибора трансформатор тока ТЛ-10-2-I-2 - 12кВ;

Номинальная частота переменного тока - 50Гц или 60Гц;

Номинальный вторичный ток прибора трансформатор тока ТЛ-10-2-I-2 - 5А;

Номинальный первичный ток - 50А, 100А, 150А, 200А, 300А, 400А, 600А, 800А, 1000А, 1500А;

Класс точности прибора трансформатор тока ТЛ-10-2-I-2:

- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S;

- вторичной обмотки для защиты - 5P, 10Р*;

Номинальная вторичная нагрузка прибора трансформатор тока ТЛ-10-2-I-2 при коэффициенте мощности:

- cos φ=1 - вторичной обмотки для измерений - 1В·А-2,5В·А;

- cos φ=0,8 - вторичной обмотки для измерений - 3В·А-50В·А;

- cos φ=0,8 - вторичной обмотки для защиты - 3В·А-50В·А;

Номинальная предельная кратность вторичной обмотки для защиты - 2-30;

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений прибора трансформатор тока ТЛ-10-2-I-2 - 2-30;

Диаметр контакта первичной обмотки при номинальном первичном токе 200А-2000А - 36мм;

Односекундный ток термической стойкости прибора трансформатор тока ТЛ-10-2-I-2:

- при номинальном первичном токе 50А - 2,5кА;

- при номинальном первичном токе 100А - 5кА;

- при номинальном первичном токе 150А - 7,5кА;

- при номинальном первичном токе 200А- 10кА;

- при номинальном первичном токе 300А - 15кА;

- при номинальном первичном токе 400А - 20кА;

- при номинальном первичном токе 600А - 31,5кА;

- при номинальном первичном токе 800А-1500А - 31,5кА;

Трехсекундный ток термической стойкости прибора трансформатор тока ТЛ-10-2-I-2:

- при номинальном первичном токе 50А - 10кА;

- при номинальном первичном токе 100А - 20кА;

- при номинальном первичном токе 150А - 20кА;

- при номинальном первичном токе 200А - 20кА;

- при номинальном первичном токе 300А - 20кА;

- при номинальном первичном токе 400А - 31,5кА;

- при номинальном первичном токе 600А - 31,5кА;

- при номинальном первичном токе 800А-1500А - 31,5кА;

Ток электродинамической стойкости прибора трансформатор тока ТЛ-10-2-I-2:

- при номинальном первичном токе 50А - 51кА;

- при номинальном первичном токе 100А - 51кА;

- при номинальном первичном токе 150А - 51кА;

- при номинальном первичном токе 200А - 51кА;

- при номинальном первичном токе 300А - 51кА;

- при номинальном первичном токе 400А - 81кА;

- при номинальном первичном токе 600А-1500А - 81кА;

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТЛ-10-2-I-2 приведены в таблице 1;

Таблица 1 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТЛ-10-2-I-2

Номинальная вторичная нагрузка прибора трансформатор тока ТЛ-10-2-I-2, В·А	3	5	10	15	20	30	40	50	60	75	100
Коэффициент трансформации	Номинальная предельная кратность
50/5, 100/5, 200/5, 400/5	42,5	32,5	20,1	15	11,4	7,9	6,1	4,9	4,2	3,4	2,5
150/5, 300/5, 600/5	50,1	39,9	26,6	19,9	15,9	11,3	8,8	7,2	6,1	4,9	3,7
800/5	53,8	43,3	30,7	23,8	19,4	14,2	11,1	9,2	7,8	6,4	4,9
1000/5	44,5	38,1	29,6	24,2	20,5	15,6	12,6	10,6	9,1	7,5	5,8
1500/5	34,3	29,4	24,1	20,4	17,7	13,9	11,5	9,8	8,5	7,1	5,6

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТЛ-10-2-I-2 постоянному току приведены в таблице 2;

Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТЛ-10-2-I-2 постоянному току

Номинальный первичный ток прибора трансформатор тока ТЛ-10-2-I-2	Класс точности	Сопротивление обмоток постоянному току
50А, 100А, 200А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,1 Ом 0,13 Ом
150А, 300А, 600А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,1 Ом 0,13 Ом
400А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,135 Ом 0,175 Ом
800А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,135 Ом 0,175 Ом
1000А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,25 Ом 0,32 Ом
1500А	0,2S, 0,2, 0,5S 0,5 5P, 10P	0,31 Ом 0,45 Ом

Прибор трансформатор тока ТЛ-10-2-I-2 для дифференциальной защиты поставляется по специальному заказу;

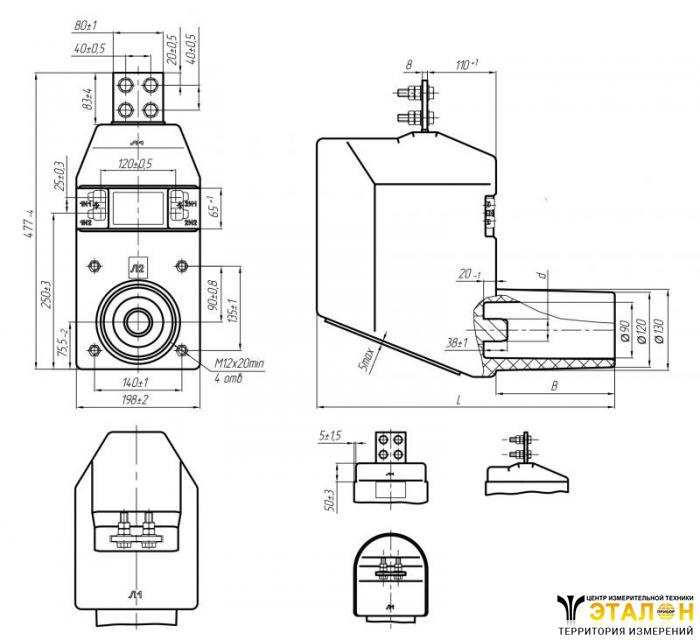

Общий вид прибора показан на рисунке 1;

Рисунок 1 Общий вид прибора трансформатор тока ТЛ-10-2-I-2

Габариты и масса прибора трансформатор тока ТЛ-10-2-I-2 приведены в таблице 3;

Таблица 3 Габариты и масса прибора трансформатор тока ТЛ-10-2-I-2

Номинальный первичный ток	Размеры			Масса
Номинальный первичный ток	L	d	B	Масса
50А-300А	477мм	36мм	190мм	47кг
400А-1500А	412мм	36мм	190мм	43кг

Трансформаторы изготавливаются в климатическом исполнении "У3" и "Т3" и предназначены для эксплуатации в закрытых помещениях в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -45°C до +55°C для исполнения "У3" и от -10°C до +60°C для исполнения "Т3";

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - любое;

- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;

- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;

- приборы трансформатор тока ТЛ-10-2-I-2 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТЛ-10-2-I-2 класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТЛ-10-2-I-2требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
