Трансформатор тока ТЛ-10М-4-II-3 (ТЛ10М4II3, ТЛ 10М 4 II 3, ТЛ10М-4-II-3, ТЛ10М 4 II 3, ТЛ-10М4II3, ТЛ 10М4II3, ТЛ-10М-4-2-3, ТЛ-10М-IV-II-III)
Трансформатор тока ТЛ-10М-4-II-3 предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10кВ частоты 50Гц или 60Гц.
Технические характеристики приборов трансформаторы тока ТЛ-10М-4-II-3:
Количество вторичных обмоток - 4;
Номинальное напряжение - 10кВ или 11кВ;
Наибольшее рабочее напряжение прибора трансформатор тока ТЛ-10М-4-II-3 - 12кВ;
Номинальная частота переменного тока - 50Гц или 60Гц;
Номинальный вторичный ток прибора трансформатор тока ТЛ-10М-4-II-3 - 5А;
Номинальный первичный ток - 300А, 400А, 600А, 750А, 800А, 1000А, 1500А, 2000А;
Класс точности прибора трансформатор тока ТЛ-10М-4-II-3:
- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S;
- вторичной обмотки для защиты - 5P, 10Р*;
Номинальная вторичная нагрузка прибора трансформатор тока ТЛ-10М-4-II-3 при коэффициенте мощности:
- cos φ=1 - вторичной обмотки для измерений - 1В·А-2,5В·А;
- cos φ=0,8 - вторичной обмотки для измерений - 3В·А-50В·А;
- cos φ=0,8 - вторичной обмотки для защиты - 3В·А-30В·А;
Номинальная предельная кратность вторичной обмотки для защиты - 2-30;
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений прибора трансформатор тока ТЛ-10М-4-II-3 - 2-30;
Диаметр контакта первичной обмотки - 36мм;
Односекундный ток термической стойкости прибора трансформатор тока ТЛ-10М-4-II-3:
- при номинальном первичном токе 300А - 40кА;
- при номинальном первичном токе 400А - 40кА;
- при номинальном первичном токе 600А - 40кА;
- при номинальном первичном токе 750А - 40кА;
- при номинальном первичном токе 800А-1500А - 40кА;
- при номинальном первичном токе 2000А - 40кА;
Ток электродинамической стойкости прибора трансформатор тока ТЛ-10М-4-II-3:
- при номинальном первичном токе 300А - 102кА;
- при номинальном первичном токе 400А - 102кА;
- при номинальном первичном токе 600А - 102кА;
- при номинальном первичном токе 750А - 102кА;
- при номинальном первичном токе 800А-1500А - 102кА;
- при номинальном первичном токе 2000А - 102кА;
Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТЛ-10М-4-II-3 постоянному току приведены в таблице 1;
Таблица 1 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТЛ-10М-4-II-3 постоянному току
Номинальный первичный ток прибора трансформатор тока ТЛ-10М-4-II-3 | Класс точности | Сопротивление обмоток постоянному току |
5А-75А, 100А-300А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,14 кОм 0,16 Ом 0,22 Ом |
5А-200А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | - - - |
40А, 80А, 200А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | - - - |
5А-30А, 50А, 75А, 100А, 150А, 300А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | - - - |
300А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | - - - |
80А, 400А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,19 кОм 0,21 Ом 0,3 Ом |
600А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,14 кОм 0,16 Ом 0,22 Ом |
750А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,18 кОм 0,2 Ом 0,22 Ом |
800А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,19 кОм 0,21 Ом 0,3 Ом |
1000А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,24 кОм 0,26 Ом 0,37 Ом |
1200А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,29 кОм 0,32 Ом 0,45 Ом |
1500А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,38 кОм 0,35 Ом 0,48 Ом |
2000А | 0,2S, 0,2, 0,5S 0,5 5P, 10P | 0,51 кОм 0,46 Ом 0,64 Ом |
Прибор трансформатор тока ТЛ-10М-4-II-3 для дифференциальной защиты поставляется по специальному заказу;
Общий вид прибора показан на рисунке 1;

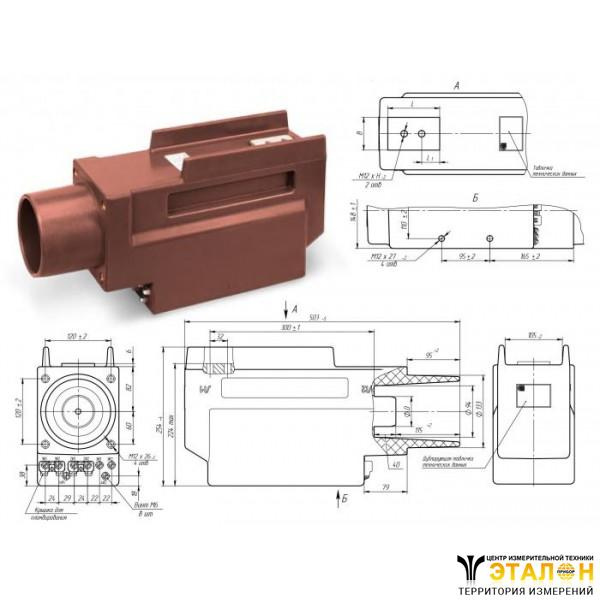

Рисунок 1 Общий вид прибора трансформатор тока ТЛ-10М-4-II-3
Габариты и масса прибора трансформатор тока ТЛ-10М-4-II-3 приведены в таблице 2;
Таблица 2 Габариты и масса прибора трансформатор тока ТЛ-10М-4-II-3
Номинальный первичный ток | Размеры | Масса | ||||
B | D | L | L1 | H | ||
300А, 400А | 40мм | 55мм | 84мм | 27,5мм | 27мм | 31кг |
600А-1000А | 40мм | 55мм | 95мм | 33мм | 34мм | 31кг |
1200А-2000А | 60мм | 55мм | 95мм | 33мм | 40мм | 31кг |
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и предназначены для эксплуатации в закрытых помещениях в условиях:
- высота над уровнем моря не более 1000м;
- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -60°C до +55°C;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое;
- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;
- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;
- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;
- приборы трансформатор тока ТЛ-10М-4-II-3 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;
В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;
Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТЛ-10М-4-II-3 класса точности 0,2S и 0,5S составляет 1В·А;
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;
Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;
Изготовитель гарантирует соответствие качества прибора трансформатор тока ТЛ-10М-4-II-3требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
