Трансформатор тока ТНШ-0,66 (ТНШ0,66, ТНШ 0,66)

Трансформатор тока ТНШ-0,66предназначен для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50Гц или 60Гц с номинальным напряжением до 0,66кВ включительно.

Технические характеристики приборов трансформаторы тока ТНШ-0,66:

Класс точности - 10P;

Количество обмоток - 1;

Наибольшее рабочее напряжение - 0,8кВ;

Номинальный первичный ток прибора трансформатор тока ТНШ-0,66 - 15000А, 25000А;

Наибольший рабочий первичный ток - 2000А, 3200А, 4000А, 5000А;

Номинальный вторичный ток прибора трансформатор тока ТНШ-0,66 - 5А;

Номинальная вторичная нагрузка при cosφ=0,8 - 50В·А;

Кратность трехсекундного тока термической стойкости прибора трансформатор тока ТНШ-0,66 - 2,2;

Номинальная предельная кратность - 2;

Расчетные значения сопротивлений прибора трансформатор тока ТНШ-0,66, приведенные к температуре 20ºС, указаны в таблице 1;

Таблица 1 Расчетные значения сопротивлений прибора трансформатор тока ТНШ-0,66, приведенные к температуре 20ºС

Номинальный первичный ток	Сопротивление вторичной обмотки постоянному току
15000А	3,1 Ом
25000А	4,2 Ом

Габариты и масса прибора трансформатор тока ТНШ-0,66 приведены на рисунке 1 и в таблице 2;

Таблица 2 Габариты и масса прибора трансформатор тока ТНШ-0,66

Номинальный первичный ток	Размеры										Масса
Номинальный первичный ток	A	A1	A2	H	H1	L	L1	B	B1	C	Масса
15000А	320мм	120мм	46мм	480мм	370мм	366мм	115мм	208мм	166мм	70мм	52кг
25000А	380мм	170мм	70мм	770мм	610мм	498мм	170мм	236мм	180мм	100мм	170кг

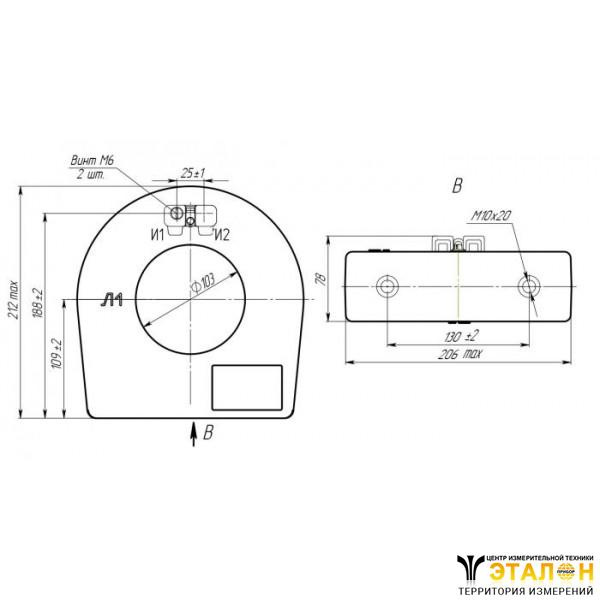

Рисунок 1 Габариты прибора трансформатор тока ТНШ-0,66

Корпус прибора трансформатор тока ТНШ-0,66 выполнен из самозатухающих трудногорючих материалов;

Трансформаторы изготавливаются в исполнении "У" или "Т", предназначены для работы в следующих условиях:

- высота над уровнем моря - не более 1000м;

- температура окружающей среды:

- при эксплуатации - от -45°С до +50°С («У»), -10°С до +55°С («Т2»);

- относительная влажность 80% при 25ºС;

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - любое;

Первичная шина прибора трансформатор тока ТНШ-0,66 медная, покрытая оловом;

Гарантийный срок эксплуатации - 8 лет со дня ввода трансформатора в эксплуатацию, но не более 8,5 лет с момента отгрузки с завода-изготовителя;

Гарантия распространяется на приборы трансформатор тока ТНШ-0,66, выпущенные после 1 января 2005 года;

Срок службы - 30 лет;

Приборы трансформатор тока ТНШ-0,66 комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов;

В трансформаторах допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка прибора трансформатор тока ТНШ-0,66 для обмоток класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока с вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТНШ-0,66требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
