Трансформатор тока ТОЛ-10-8 (ТОЛ108, ТОЛ 10 8, ТОЛ10-8, ТОЛ10 8, ТОЛ-10-8-2, ТОЛ-10-8-II)

Трансформатор тока ТОЛ-10-8предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10кВ частоты 50Гц или 60Гц.

Технические характеристики приборов трансформаторы тока ТОЛ-10-8:

Количество вторичных обмоток - 2;

Номинальное напряжение - 10кВ или 11кВ*;

Наибольшее рабочее напряжение прибора трансформатор тока ТОЛ-10-8 - 12кВ;

Номинальная частота переменного тока - 50Гц или 60Гц;

Номинальный вторичный ток прибора трансформатор тока ТОЛ-10-8 - 1А, 5А;

Номинальный первичный ток - 5А, 10А, 15А, 20А, 30А, 40А, 50А, 75А, 80А, 100А, 150А, 200А, 300А, 400А, 600А, 750А, 800А;

Класс точности прибора трансформатор тока ТОЛ-10-8:

- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S, 1;

- вторичной обмотки для защиты - 5P, 10P;

Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-10-8 при коэффициенте мощности cos φ=0,8:

- вторичной обмотки для измерений - до 30В·А**;

- вторичной обмотки для защиты - 15В·А;

Номинальный коэффициент безопасности приборов обмотки для измерений - 10-16;

Односекундный ток термической стойкости прибора трансформатор тока ТОЛ-10-8:

- при номинальном первичном токе 5А - 0,4кА;

- при номинальном первичном токе 10А - 0,78кА;

- при номинальном первичном токе 15А - 1,2кА;

- при номинальном первичном токе 20А - 1,56кА;

- при номинальном первичном токе 30А - 2,5кА;

- при номинальном первичном токе 40А - 3,0кА;

- при номинальном первичном токе 50А - 5кА;

- при номинальном первичном токе 75А - 5,85кА;

- при номинальном первичном токе 80А - 6,23кА

- при номинальном первичном токе 100А - 10кА;

- при номинальном первичном токе 150А - 20кА;

- при номинальном первичном токе 200А - 20кА;

- при номинальном первичном токе 300А, 400А - 40кА;

- при номинальном первичном токе 500А-2000А - 40кА;

Ток электродинамической стойкости прибора трансформатор тока ТОЛ-10-8:

- при номинальном первичном токе 5А - 1кА;

- при номинальном первичном токе 10А - 1,97кА;

- при номинальном первичном токе 15А - 3кА;

- при номинальном первичном токе 20А - 3,93кА;

- при номинальном первичном токе 30А - 6,25кА;

- при номинальном первичном токе 40А - 7,56кА;

- при номинальном первичном токе 50А - 12,8кА;

- при номинальном первичном токе 75А - 14,7кА;

- при номинальном первичном токе 80А - 15,7кА

- при номинальном первичном токе 100А - 25,5кА;

- при номинальном первичном токе 150А - 51кА;

- при номинальном первичном токе 200А - 51кА;

- при номинальном первичном токе 300А, 400А - 102кА;

- при номинальном первичном токе 500А-2000А - 102кА;

Испытательное напряжение прибора трансформатор тока ТОЛ-10-8:

- одноминутное промышленной частоты - 42кВ;

- грозового импульса полного - 75кВ;

Примечание:

*) в соответствии с заказом могут поставляться класса точности 5Р.

**) уточняется в заказе;

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-10-8 приведены в таблице 1;

Таблица 1 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-10-8

Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-10-8, В·А	3	5	10	15	20	30	40	50
Коэффициент трансформации	Номинальная предельная кратность
5-300/5	27	20	12	10	7	5	4	3
80, 200, 400/5	27	21	14	10	8	6	4	3,5
600/5	26	21	15	10	9	7	5	4
750/5	27	23	16	13	10	8	6	5
800/5	28	23	17	10	11	8	6	5

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-10-8 постоянному току приведены в таблице 2;

Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-10-8 постоянному току

Номинальный первичный ток прибора трансформатор тока ТОЛ-10-8	Номер вторичной обмотки	Сопротивление обмоток постоянному току
5А-300А	№1 №2 №3	0,096 Ом 0,126 Ом -
80А, 400А	№1 №2 №3	0,16 Ом 0,23 Ом -
500А	№1 №2 №3	0,1 Ом 0,15 Ом -
600А	№1 №2 №3	0,13 Ом 0,15 Ом -
750А	№1 №2 №3	0,152 Ом 0,2 Ом -
800А	№1 №2 №3	0,16 Ом 0,23 Ом -

Прибор трансформатор тока ТОЛ-10-8 для дифференциальной защиты поставляется по специальному заказу;

Общий вид прибора показан на рисунке 1;

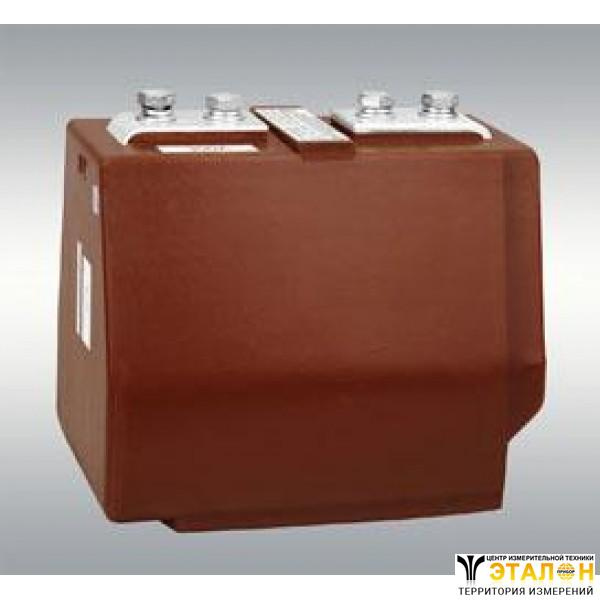

Рисунок 1 Общий вид прибора трансформатор тока ТОЛ-10-8

Трансформаторы изготавливаются в климатическом исполнении "Т2" и "У2" и предназначены для эксплуатации в закрытых помещениях в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -45°C до +50°C для исполнения "У2" и от -10°C до +55°C для исполнения "Т2";

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - любое;

Приборы сейсмостойкие при воздействии землетрасений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

Прибор трансформатор тока ТОЛ-10-8 предназначен для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТОЛ-10-8 класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТОЛ-10-8требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
