Трансформатор тока ТОЛ-10-III-3 (ТОЛ10III3, ТОЛ 10 III 3, ТОЛ10-III-3, ТОЛ10 III 3, ТОЛ10III-3, ТОЛ10III 3, ТОЛ-10-3-3, ТОЛ-10-III-III)

Трансформатор тока ТОЛ-10-III-3предназначен для использования на открытых распределительных устройствах 10кВ для учета электроэнергии и защиты линий, а также для установки в реклоузерах.

Технические характеристики приборов трансформаторы тока ТОЛ-10-III-3:

Количество вторичных обмоток - 3;

Номинальное напряжение - 10кВ;

Наибольшее рабочее напряжение прибора трансформатор тока ТОЛ-10-III-3 - 12кВ;

Номинальная частота переменного тока - 50Гц;

Номинальный вторичный ток прибора трансформатор тока ТОЛ-10-III-3 - 1А, 5А;

Номинальный первичный ток - 50А, 75А, 100А, 150А, 200А, 300А, 400А, 500А, 600А, 750А, 800А, 1000А, 1200А, 1500А, 2000А;

Класс точности прибора трансформатор тока ТОЛ-10-III-3:

- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S;

- вторичной обмотки для защиты - 5P, 10P;

Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-10-III-3 при коэффициенте мощности:

- cos φ=1 - вторичной обмотки для измерений - 1В·А, 2В·А, 2,5В·А;

- cos φ=0,8 - вторичной обмотки для измерений - 3В·А, 5В·А, 10В·А, 15В·А, 20В·А, 25В·А, 30В·А;

- cos φ=0,8 - вторичной обмотки для защиты - 15В·А;

Номинальный коэффициент безопасности приборов обмотки для измерений - 10-16;

Односекундный ток термической стойкости прибора трансформатор тока ТОЛ-10-III-3:

- при номинальном первичном токе 50А - 5кА;

- при номинальном первичном токе 75А - 5,85кА;

- при номинальном первичном токе 100А - 10кА;

- при номинальном первичном токе 150А - 12,5кА;

- при номинальном первичном токе 200А - 20кА;

- при номинальном первичном токе 300А, 400А - 20кА;

- при номинальном первичном токе 500А-2000А - 40кА;

Ток электродинамической стойкости прибора трансформатор тока ТОЛ-10-III-3:

- при номинальном первичном токе 50А - 12,8кА;

- при номинальном первичном токе 75А - 14,7кА;

- при номинальном первичном токе 100А - 25,5кА;

- при номинальном первичном токе 150А - 31,8кА;

- при номинальном первичном токе 200А - 51кА;

- при номинальном первичном токе 300А, 400А - 51кА;

- при номинальном первичном токе 500А-2000А - 102кА;

Испытательное напряжение прибора трансформатор тока ТОЛ-10-III-3:

- одноминутное промышленной частоты - 42кВ;

- грозового импульса полного - 75кВ;

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-10-III-3 приведены в таблице 1;

Таблица 1 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-10-III-3

Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-10-III-3, В·А	3	5	10	15	20	30	40	50
Коэффициент трансформации	Номинальная предельная кратность
(5-600)/5	24	19	13	10	8	6	4	4
750/5	25	21	15	10	9	7	5	4
800/5	26	21	15	10	10	7	5	5
1000/5	20	16	12	10	8	6	4	4
1200/5	21	17	13	10	9	6	5	4
1500/5	21	18	14	10	10	8	6	5
2000/5	18	15	12	10	9	7	6	5

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-10-III-3 постоянному току приведены в таблице 2;

Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-10-III-3 постоянному току

Номинальный первичный ток прибора трансформатор тока ТОЛ-10-III-3	Номер вторичной обмотки	Сопротивление обмоток постоянному току
5А-300А	№1 №2 №3	0,15 Ом 0,20 Ом 0,20 Ом
80А, 400А	№1 №2 №3	0,20 Ом 0,28 Ом 0,28 Ом
500А	№1 №2 №3	0,13 Ом 0,18 Ом 0,18 Ом
600А	№1 №2 №3	0,15 Ом 0,20 Ом 0,20 Ом
750А	№1 №2 №3	0,19 Ом 0,25 Ом 0,25 Ом
800А	№1 №2 №3	0,20 Ом 0,28 Ом 0,28 Ом
1000А	№1 №2 №3	0,22 Ом 0,31 Ом 0,31 Ом
1200А	№1 №2 №3	0,27 Ом 0,40 Ом 0,40 Ом
1500А	№1 №2 №3	0,35 Ом 0,49 Ом 0,49 Ом
2000А	№1 №2 №3	0,42 Ом 0,64 Ом 0,64 Ом

Прибор трансформатор тока ТОЛ-10-III-3 для дифференциальной защиты поставляется по специальному заказу;

Общий вид прибора показан на рисунке 1;

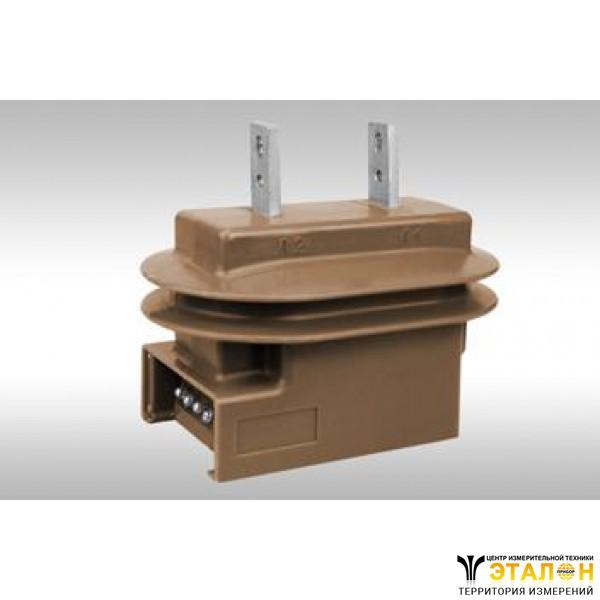

Рисунок 1 Общий вид прибора трансформатор тока ТОЛ-10-III-3

Масса - 27кг;

Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и предназначены для эксплуатации в закрытых помещениях в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды - от -60°C до +50°C;

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - вертикальное;

- приборы предназначены для эксплуатации в электроустановках, подвергающихся воздействию грозовых перенапряжений при обычных мерах громозащиты;

- внутренняя изоляция литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;

- внешняя изоляция литая, класса нагревостойкости «Y» и класса воспламеняемости FH (ПГ) 3 со скоростью распространения пламени не более 30мм/мин;

- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;

- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;

- приборы удовлетворяют нормам индустриальных радиопомех класса А, группа 1;

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТОЛ-10-III-3 класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТОЛ-10-III-3требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
