Трансформатор тока ТОЛ-35-III-II (ТОЛ35IIIII, ТОЛ 35 III II, ТОЛ-35IIIII, ТОЛ 35IIIII, ТОЛ35-III-II, ТОЛ35 III II, ТОЛ-35-3-2)

Трансформатор тока ТОЛ-35-III-II предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.

Трансформаторы предназначены для наружной установки в открытых распределительных устройствах класса напряжения 35кВ.

Прибор имеет модификацию трансформатор тока ТОЛ-35-III-II-1.

Технические характеристики приборов трансформаторы тока ТОЛ-35-III-II:

Количество вторичных обмоток:

- для измерений - 1;

- для защиты - 2;

Номинальное напряжение - 35кВ;

Наибольшее рабочее напряжение прибора трансформатор тока ТОЛ-35-III-II - 40,5кВ;

Номинальная частота переменного тока - 50Гц или 60Гц;

Номинальный вторичный ток прибора трансформатор тока ТОЛ-35-III-II - 5А;

Номинальный первичный ток - 15А, 20А, 30А, 40А, 50А, 75А, 100А, 150А, 200А, 300А, 400А, 600А, 800А, 1000А, 1500А, 2000А;

Класс точности прибора трансформатор тока ТОЛ-35-III-II:

- вторичной обмотки для измерений - 0,2S, 0,2, 0,5S, 0,5;

- вторичной обмотки для защиты - 5P, 10P;

Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-35-III-II при коэффициенте мощности:

- cos φ=0,8 - вторичной обмотки для измерений - 30В·А;

- cos φ=0,8 - вторичной обмотки для защиты - 30В·А;

Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТОЛ-35-III-II для защиты - 20;

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений - 5;

Трехсекундный ток термической стойкости прибора трансформатор тока ТОЛ-35-III-II:

- при номинальном первичном токе 15А - 1,0кА;

- при номинальном первичном токе 20А - 1,3кА;

- при номинальном первичном токе 30А - 1,8кА;

- при номинальном первичном токе 40А - 2,5кА;

- при номинальном первичном токе 50А - 2,9кА;

- при номинальном первичном токе 75А - 4,4кА;

- при номинальном первичном токе 100А - 5,9кА;

- при номинальном первичном токе 150А - 8,8кА;

- при номинальном первичном токе 200А - 12,9кА;

- при номинальном первичном токе 300А - 17кА;

- при номинальном первичном токе 400А - 24кА;

- при номинальном первичном токе 600А - 42кА;

- при номинальном первичном токе 800А - 56кА;

- при номинальном первичном токе 1000А - 52кА;

- при номинальном первичном токе 1500А - 56кА;

- при номинальном первичном токе 2000А - 57кА;

Ток электродинамической стойкости прибора трансформатор тока ТОЛ-35-III-II:

- при номинальном первичном токе 15А - 3кА;

- при номинальном первичном токе 20А - 4кА;

- при номинальном первичном токе 30А - 6кА;

- при номинальном первичном токе 40А - 8кА;

- при номинальном первичном токе 50А - 10кА;

- при номинальном первичном токе 75А - 15кА;

- при номинальном первичном токе 100А - 21кА;

- при номинальном первичном токе 150А - 31кА;

- при номинальном первичном токе 200А - 42кА;

- при номинальном первичном токе 300А - 63кА;

- при номинальном первичном токе 400А - 84кА;

- при номинальном первичном токе 600А - 143кА;

- при номинальном первичном токе 800А - 143кА;

- при номинальном первичном токе 1000А - 143кА;

- при номинальном первичном токе 1500А - 143кА;

- при номинальном первичном токе 2000А - 220кА;

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-35-III-II постоянному току приведены в таблице 1;

Таблица 1 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-35-III-II постоянному току

Номинальный первичный ток прибора трансформатор тока ТОЛ-35-III-II	Класс точности	Сопротивление обмоток постоянному току
15А, 20А, 30А, 40А, 50А, 75А, 100А, 150А, 200А, 300А, 600А	№1 №2	0,16 Ом 0,14 Ом
400А, 800А	№1 №2	0,21 Ом 0,17 Ом
1000А	№1 №2	0,24 Ом 0,41 Ом
1500А	№1 №2	0,36 Ом 0,56 Ом
2000А	№1 №2	0,46 Ом 0,66 Ом

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-35-III-II приведены в таблице 2;

Таблица 2 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-35-III-II

Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-35-III-II, В·А	3	5	10	15	20	30	40	50	60	75	100
Коэффициент трансформации	Номинальная предельная кратность
20/5, 40/5, 50/5, 100/5, 200/5, 1000/5	74	62	46	36	30	22	17	14	12	10	8
15/5, 30/5, 75/5, 150/5, 300/5, 400/5, 600/5	75	63	48	39	33	25	20	17	14	12	9
800/5	64	53	42	35	30	23	18	16	13	11	8
1500/5	63	53	41	34	29	22	18	15	13	10	8
2000/5	58	47	38	32	28	21	18	15	13	11	8

Общий вид прибора показан на рисунке 1;

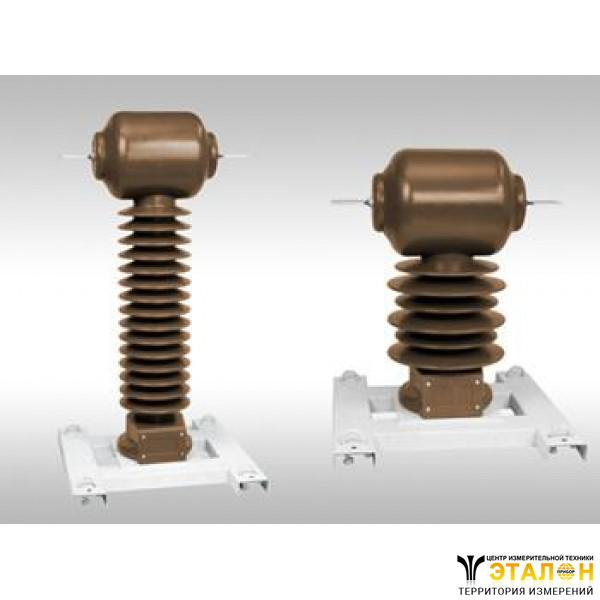

Рисунок 1 Общий вид прибора трансформатор тока ТОЛ-35-III-II

Габариты и масса прибора трансформатор тока ТОЛ-35-III-IIприведены в таблице 3;

Таблица 3 Габариты и масса прибора трансформатор тока ТОЛ-35-III-II

Конструктивное исполнение	Номинальный первичный ток	Размеры					Масса
Конструктивное исполнение	Номинальный первичный ток	L1	L2	L3	L4	S	Масса
ТОЛ-35-III-II	15А-800А, 1000А, 1500А, 2000А	630мм	652мм	512мм	552мм	12мм, 15мм, 20м	193кг
ТОЛ-35-III-II-1	15А-800А, 1000А, 1500А, 2000А	540мм	598мм	494мм	470мм	12мм, 15мм, 20м	193кг

Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и предназначены для эксплуатации в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -60°C до +50°C;

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - вертикальное;

- внутренняя изоляция литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;

- внешняя изоляция литая, класса нагревостойкости «Y» и класса воспламеняемости FH (ПГ) 3;

- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

- приборы рассчитаны на суммарную механическую нагрузку от ветра со скоростью 40м/с, гололеда с толщиной стенки льда 20мм и от натяжения проводов не более 500Н (50кгс);

- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;

- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;

- приборы трансформатор тока ТОЛ-35-III-II удовлетворяют нормам индустриальных радиопомех класса А, группа 1;

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТОЛ-35-III-II класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТОЛ-35-III-IIтребованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
