Трансформатор тока ТОЛ-35-III-III (ТОЛ35IIIII, ТОЛ 35 IIIII, ТОЛ-35IIIII, ТОЛ 35IIIII, ТОЛ35-III-III, ТОЛ35 IIIII, ТОЛ-35-3-3)
Трансформатор тока ТОЛ-35-III-III предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.
Трансформаторы предназначены для наружной установки в открытых распределительных устройствах класса напряжения 35кВ.
Прибор имеет модификацию трансформатор тока ТОЛ-35-III-III-1.
Технические характеристики приборов трансформаторы тока ТОЛ-35-III-III:
Количество вторичных обмоток:
- для измерений - 1;
- для защиты - 2;
Номинальное напряжение - 35кВ;
Наибольшее рабочее напряжение прибора трансформатор тока ТОЛ-35-III-III - 40,5кВ;
Номинальная частота переменного тока - 50Гц или 60Гц;
Номинальный вторичный ток прибора трансформатор тока ТОЛ-35-III-III - 1А, 5А;
Номинальный первичный ток - 500А, 1000А, 1500А, 2000А, 3000А;
Класс точности прибора трансформатор тока ТОЛ-35-III-III:
- вторичной обмотки для измерений - 0,2S, 0,2, 0,5S, 0,5;
- вторичной обмотки для защиты - 5P, 10P;
Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-35-III-III при коэффициенте мощности:
- cos φ=0,8 - вторичной обмотки для измерений - 30В·А;
- cos φ=0,8 - вторичной обмотки для защиты - 50В·А;
Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТОЛ-35-III-III для защиты - 20;
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений - 5, 6;
Трехсекундный ток термической стойкости прибора трансформатор тока ТОЛ-35-III-III:
- при номинальном вторичном токе 5А:
- при номинальном первичном токе 500А - 49кА;
- при номинальном первичном токе 1000А - 49кА;
- при номинальном первичном токе 1500А - 49кА;
- при номинальном первичном токе 2000А - 57кА;
- при номинальном первичном токе 3000А - 57кА;
- при номинальном вторичном токе 1А:
- при номинальном первичном токе 1000А - 49кА;
- при номинальном первичном токе 1500А - 49кА;
- при номинальном первичном токе 2000А - 57кА;
- при номинальном первичном токе 3000А - 57кА;
Ток электродинамической стойкости прибора трансформатор тока ТОЛ-35-III-III:
- при номинальном вторичном токе 5А:
- при номинальном первичном токе 500А - 125кА;
- при номинальном первичном токе 1000А - 125кА;
- при номинальном первичном токе 1500А - 125кА;
- при номинальном первичном токе 2000А - 145кА;
- при номинальном первичном токе 3000А - 145кА;
- при номинальном вторичном токе 1А:
- при номинальном первичном токе 1000А - 125кА;
- при номинальном первичном токе 1500А - 125кА;
- при номинальном первичном токе 2000А - 145кА;
- при номинальном первичном токе 3000А - 145кА;
Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-35-III-III постоянному току приведены в таблице 1;
Таблица 1 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-35-III-III постоянному току
Номинальный первичный ток прибора трансформатор тока ТОЛ-35-III-III | Класс точности | Сопротивление обмоток постоянному току |
при номинальном вторичном токе 5А |
500А, 1000А | №1 №2 | 0,24 Ом 0,46 Ом |
1500А | №1 №2 | 0,36 Ом 0,58 Ом |
2000А | №1 №2 | 0,46 Ом 0,8 Ом |
3000А | №1 №2 | 0,7 Ом 1,09 Ом |
при номинальном вторичном токе 1А |
1000А | №1 №2 | 6,62 Ом 9,92 Ом |
1500А | №1 №2 | 8,11 Ом 15,8 Ом |
2000А | №1 №2 | 12 Ом 20,1 Ом |
3000А | №1 №2 | 18,5 Ом 25,1 Ом |
Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-35-III-III приведены в таблице 2;
Таблица 2 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-35-III-III
Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-35-III-III, В·А | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 75 | 100 |
Коэффициент трансформации | Номинальная предельная кратность |
500/5, 1000/5 | 87 | 74 | 56 | 45 | 38 | 28 | 23 | 20 | 16 | 13 | 10 |
1500/5 | 77 | 64 | 51 | 43 | 37 | 29 | 23 | 20 | 17 | 14 | 11 |
2000/5 | 70 | 57 | 47 | 40 | 35 | 28 | 23 | 20 | 17 | 15 | 11 |
3000/5 | 60 | 43 | 38 | 34 | 31 | 26 | 22 | 20 | 17 | 15 | 12 |
500/1, 1000/1 | 79 | 67 | 52 | 43 | 36 | 27 | 22 | 18 | 16 | 13 | 10 |
1500/1 | 71 | 60 | 49 | 41 | 35 | 28 | 23 | 20 | 17 | 14 | 11 |
2000/1 | 63 | 53 | 44 | 38 | 34 | 27 | 23 | 20 | 17 | 14 | 11 |
3000/1 | 58 | 40 | 35 | 32 | 29 | 25 | 21 | 19 | 17 | 14 | 12 |
Общий вид прибора показан на рисунке 1;

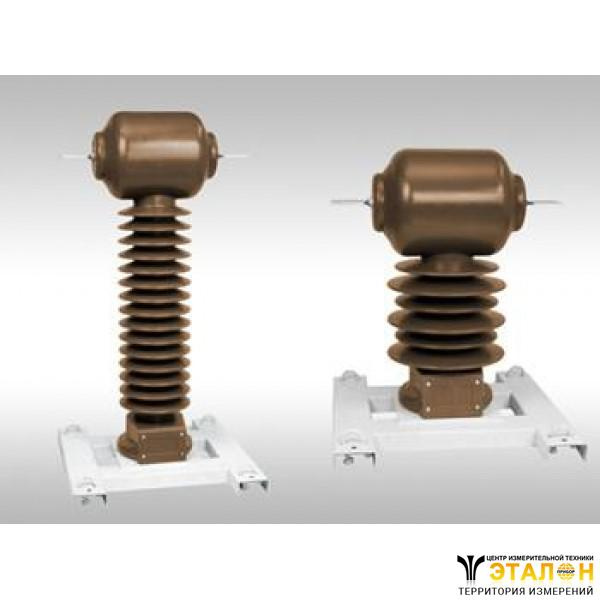

Рисунок 1 Общий вид прибора трансформатор тока ТОЛ-35-III-III
Габариты и масса прибора трансформатор тока ТОЛ-35-III-IIIприведены в таблице 3;
Таблица 3 Габариты и масса прибора трансформатор тока ТОЛ-35-III-III
Конструктивное исполнение | Номинальный первичный ток | Размеры | Масса |
L1 | L2 | L3 | L4 | S |
ТОЛ-35-III-III | 500А, 1000А, 1500А, 2000А, 3000А | 630мм | 652мм | 512мм | 552мм | 12мм, 15мм, 20м | 193кг |
ТОЛ-35-III-III-1 | 500А, 1000А, 1500А, 2000А, 3000А | 540мм | 598мм | 494мм | 470мм |
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и предназначены для эксплуатации в условиях:
- высота над уровнем моря не более 1000м;
- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -60°C до +50°C;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - вертикальное;
- внутренняя изоляция литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;
- внешняя изоляция литая, класса нагревостойкости «Y» и класса воспламеняемости FH (ПГ) 3;
- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;
- приборы рассчитаны на суммарную механическую нагрузку от ветра со скоростью 40м/с, гололеда с толщиной стенки льда 20мм и от натяжения проводов не более 500Н (50кгс);
- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;
- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;
- приборы трансформатор тока ТОЛ-35-III-III удовлетворяют нормам индустриальных радиопомех класса А, группа 1;
В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;
Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТОЛ-35-III-III класса точности 0,2S и 0,5S составляет 1В·А;
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;
Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;
Изготовитель гарантирует соответствие качества прибора трансформатор тока ТОЛ-35-III-IIIтребованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
