Трансформатор тока ТОЛ-35-III-IV-4 (ТОЛ35IIIIV4, ТОЛ 35 III IV 4, ТОЛ-35IIIIV4, ТОЛ 35IIIIV4, ТОЛ35-III-IV-4, ТОЛ35 III IV 4, ТОЛ-35-3-4-4, ТОЛ-35-III-IV-IV)
Трансформатор тока ТОЛ-35-III-IV-4 предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.
Трансформаторы предназначены для наружной установки в открытых распределительных устройствах класса напряжения 35кВ.
Исполнение для цепей измерения.
Технические характеристики приборов трансформаторы тока ТОЛ-35-III-IV-4:
Количество вторичных обмоток - 1;
Номинальное напряжение - 35кВ;
Наибольшее рабочее напряжение прибора трансформатор тока ТОЛ-35-III-IV-4 - 40,5кВ;
Номинальная частота переменного тока - 50Гц или 60Гц;
Номинальный вторичный ток прибора трансформатор тока ТОЛ-35-III-IV-4 - 5А;
Номинальный первичный ток - 100А, 150А, 200А, 300А, 400А, 600А, 750А, 800А, 1000А, 1200А, 1500А;
Класс точности прибора трансформатор тока ТОЛ-35-III-IV-4:
- вторичной обмотки для измерений - 0,2S, 0,2, 0,5S, 0,5, 1, 3, 10;
- вторичной обмотки для защиты - 5P, 10P;
Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-35-III-IV-4 при коэффициенте мощности:
- cos φ=0,8 - вторичной обмотки для измерений - 10В·А, 20В·А, 30В·А, 40В·А;
- cos φ=0,8 - вторичной обмотки для защиты - 10В·А, 20В·А, 30В·А, 40В·А;
Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТОЛ-35-III-IV-4 для защиты - 6, 7, 10, 11, 12, 14, 15, 17;
Трехсекундный ток термической стойкости:
- при номинальном первичном токе 100А - 25кА;
- при номинальном первичном токе 150А - 25кА;
- при номинальном первичном токе 200А - 25кА;
- при номинальном первичном токе 300А - 25кА;
- при номинальном первичном токе 400А - 25кА;
- при номинальном первичном токе 600А - 25кА;
- при номинальном первичном токе 750А - 25кА;
- при номинальном первичном токе 800А - 25кА;
- при номинальном первичном токе 1000А - 25кА;
- при номинальном первичном токе 1200А - 25кА;
- при номинальном первичном токе 1500А - 25кА;
Ток электродинамической стойкости прибора трансформатор тока ТОЛ-35-III-IV-4:
- при номинальном первичном токе 100А - 64кА;
- при номинальном первичном токе 150А - 64кА;
- при номинальном первичном токе 200А - 64кА;
- при номинальном первичном токе 300А - 64кА;
- при номинальном первичном токе 400А - 64кА;
- при номинальном первичном токе 600А - 64кА;
- при номинальном первичном токе 750А - 64кА;
- при номинальном первичном токе 800А - 64кА;
- при номинальном первичном токе 1000А - 64кА;
- при номинальном первичном токе 1200А - 64кА;
- при номинальном первичном токе 1500А - 64кА;
Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-35-III-IV-4 постоянному току приведены в таблице 1;
Таблица 1 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-35-III-IV-4 постоянному току
Номинальный первичный ток прибора трансформатор тока ТОЛ-35-III-IV-4 | Класс точности | Сопротивление обмоток постоянному току |
300А | №1 №2 | 0,19 Ом 0,19 Ом |
600А | №1 №2 | 0,38 Ом 0,38 Ом |
1200А | №1 №2 | 1,01 Ом 1,01 Ом |
1500А | №1 №2 | 1,27 Ом 1,27 Ом |
Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-35-III-IV-4 приведены в таблице 2;
Таблица 2 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-35-III-IV-4
Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-35-III-IV-4, В·А | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 75 | 100 |
Коэффициент трансформации | Номинальная предельная кратность | ||||||||||
100/5 | 24 | 17 | 7 | 6 | - | - | - | - | - | - | - |
150/5 | 31 | 23 | 13 | 9 | 6 | 5 | - | - | - | - | - |
200/5 | 32 | 25 | 16 | 12 | 7 | 6 | 4,5 | - | - | - | - |
300/5 | 38 | 31 | 21 | 16 | 13 | 7 | 6 | 5 | - | - | - |
400/5 | 44 | 37 | 26 | 20 | 16 | 10 | 9 | 8 | - | - | - |
600/5 | 56 | 48 | 36 | 28 | 23 | 14 | 12 | 11 | 10 | 8 | 6 |
750/5 | 32 | 29 | 24 | 20 | 17 | 11 | 10 | 9 | 8 | 6 | 5 |
800/5 | 33 | 29 | 24 | 20 | 17 | 12 | 11 | 9 | 8 | 7 | 5 |
1000/5 | 33 | 30 | 25 | 22 | 19 | 14 | 13 | 11 | 10 | 8 | 6 |
1200/5 | 34 | 30 | 26 | 23 | 21 | 15 | 14 | 12 | 11 | 9 | 7 |
1500/5 | 34 | 31 | 27 | 24 | 22 | 17 | 16 | 14 | 13 | 11 | 9 |
Общий вид прибора показан на рисунке 1;

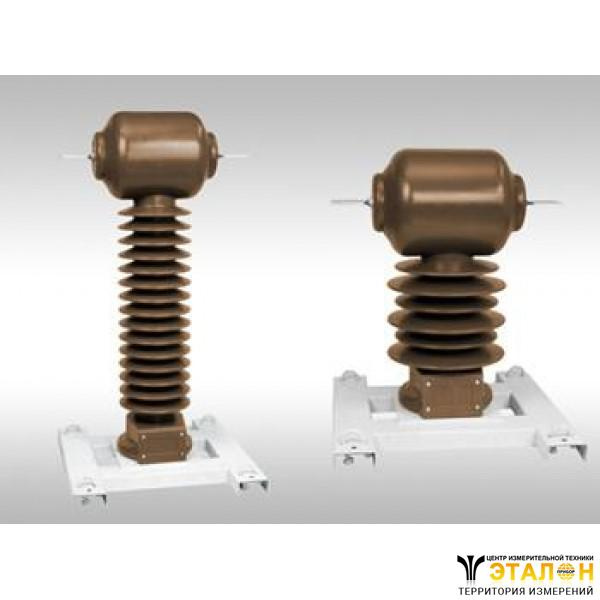

Рисунок 1 Общий вид прибора трансформатор тока ТОЛ-35-III-IV-4
Габариты и масса прибора трансформатор тока ТОЛ-35-III-IV-4приведены в таблице 3;
Таблица 3 Габариты и масса прибора трансформатор тока ТОЛ-35-III-IV-4
Размеры | Масса | ||
H1 | H2 | S | |
1028мм | 1166мм | 7мм | 110кг |
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и предназначены для эксплуатации в условиях:
- высота над уровнем моря не более 1000м;
- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -60°C до +50°C;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - вертикальное;
- внутренняя изоляция литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;
- внешняя изоляция литая, класса нагревостойкости «Y» и класса воспламеняемости FH (ПГ) 3;
- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;
- приборы рассчитаны на суммарную механическую нагрузку от ветра со скоростью 40м/с, гололеда с толщиной стенки льда 20мм и от натяжения проводов не более 500Н (50кгс);
- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;
- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;
- приборы трансформатор тока ТОЛ-35-III-IV-4 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;
В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;
Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТОЛ-35-III-IV-4 класса точности 0,2S и 0,5S составляет 1В·А;
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;
Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;
Изготовитель гарантирует соответствие качества прибора трансформатор тока ТОЛ-35-III-IV-4требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
