Трансформатор тока ТОЛ-35-III-IV-6 (ТОЛ35IIIIV6, ТОЛ 35 III IV 6, ТОЛ-35IIIIV6, ТОЛ 35IIIIV6, ТОЛ35-III-IV-6, ТОЛ35 III IV 6, ТОЛ-35-3-4-6, ТОЛ-35-III-IV-VI)

Трансформатор тока ТОЛ-35-III-IV-6 предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.

Трансформаторы предназначены для наружной установки в открытых распределительных устройствах класса напряжения 35кВ.

Технические характеристики приборов трансформаторы тока ТОЛ-35-III-IV-6:

Количество вторичных обмоток - 2;

Номинальное напряжение - 35кВ;

Наибольшее рабочее напряжение прибора трансформатор тока ТОЛ-35-III-IV-6 - 40,5кВ;

Номинальная частота переменного тока - 50Гц или 60Гц;

Номинальный вторичный ток прибора трансформатор тока ТОЛ-35-III-IV-6 - 5А;

Номинальный первичный ток - 300А, 400А, 500А, 600А, 750А, 800А, 1000А, 1200А, 1500А, 2000А;

Класс точности прибора трансформатор тока ТОЛ-35-III-IV-6:

- вторичной обмотки для измерений - 0,2S, 0,2, 0,5S, 0,5, 1, 3, 10;

- вторичной обмотки для защиты - 5P, 10P;

Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-35-III-IV-6 при коэффициенте мощности:

- cos φ=0,8 - вторичной обмотки для измерений - 20В·А, 30В·А;

- cos φ=0,8 - вторичной обмотки для защиты - 15В·А, 20В·А, 30В·А;

Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТОЛ-35-III-IV-6 для защиты - 11, 13, 14, 16, 17, 18, 19, 20;

Трехсекундный ток термической стойкости:

- при номинальном первичном токе 300А - 80кА;

- при номинальном первичном токе 400А - 80кА;

- при номинальном первичном токе 500А - 80кА;

- при номинальном первичном токе 600А - 80кА;

- при номинальном первичном токе 750А - 80кА;

- при номинальном первичном токе 800А - 80кА;

- при номинальном первичном токе 1000А - 128кА;

- при номинальном первичном токе 1200А - 128кА;

- при номинальном первичном токе 1500А - 128кА;

- при номинальном первичном токе 2000А - 154кА;

Ток электродинамической стойкости прибора трансформатор тока ТОЛ-35-III-IV-6:

- при номинальном первичном токе 300А - 10кА;

- при номинальном первичном токе 400А - 13кА;

- при номинальном первичном токе 500А - 17кА;

- при номинальном первичном токе 600А - 20кА;

- при номинальном первичном токе 750А - 25кА;

- при номинальном первичном токе 800А - 27кА;

- при номинальном первичном токе 1000А - 34кА;

- при номинальном первичном токе 1200А - 40кА;

- при номинальном первичном токе 1500А - 50кА;

- при номинальном первичном токе 2000А - 60кА;

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-35-III-IV-6 постоянному току приведены в таблице 1;

Таблица 1 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-35-III-IV-6 постоянному току

Номинальный первичный ток прибора трансформатор тока ТОЛ-35-III-IV-6	Класс точности	Сопротивление обмоток постоянному току
300А	№1 №2	0,09 Ом 0,15 Ом
400А	№1 №2	0,12 Ом 0,20 Ом
500А	№1 №2	0,15 Ом 0,25 Ом
600А	№1 №2	0,17 Ом 0,29 Ом
750А	№1 №2	0,22 Ом 0,37 Ом
800А	№1 №2	0,24 Ом 0,40 Ом
1000А	№1 №2	0,24 Ом 0,43 Ом
1200А	№1 №2	0,28 Ом 0,51 Ом
1500А	№1 №2	0,35 Ом 0,64 Ом
2000А	№1 №2	0,31 Ом 0,82 Ом

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-35-III-IV-6 приведены в таблице 2;

Таблица 2 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-35-III-IV-6

Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-35-III-IV-6, В·А	3	5	10	15	20	30	40	50	60	75	100
Коэффициент трансформации	Номинальная предельная кратность
300/5	44	35	23	17	13	9	7	6	-	-	-
400/5	48	40	27	20	17	12	9	7	6	5	-
500/5	52	44	31	24	20	14	11	9	8	6	5
600/5	54	46	34	27	22	16	13	11	9	7	6
750/5	57	49	38	31	26	18	16	13	11	9	7
800/5	57	50	39	32	27	19	16	14	12	10	7
1000/5	31	27	22	18	15	11	9	8	7	5	4
1200/5	32	28	23	19	17	136	10	9	8	6	5
1500/5	33	29	24	21	18	14	12	10	9	8	6
2000/5	27	24	20	18	16	13	11	10	9	7	6

Общий вид прибора показан на рисунке 1;

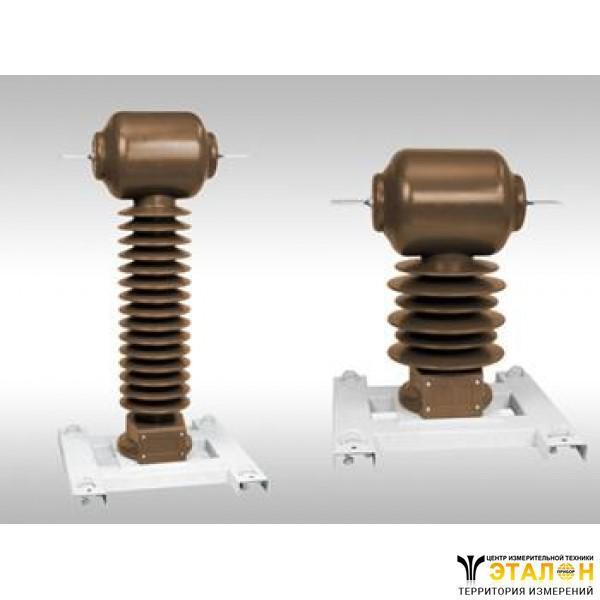

Рисунок 1 Общий вид прибора трансформатор тока ТОЛ-35-III-IV-6

Габариты и масса прибора трансформатор тока ТОЛ-35-III-IV-6приведены в таблице 3;

Таблица 3 Габариты и масса прибора трансформатор тока ТОЛ-35-III-IV-6

Размеры			Масса
H1	H2	S	Масса
1028мм	1166мм	8,5мм	110кг

Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и предназначены для эксплуатации в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -60°C до +50°C;

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - вертикальное;

- внутренняя изоляция литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;

- внешняя изоляция литая, класса нагревостойкости «Y» и класса воспламеняемости FH (ПГ) 3;

- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

- приборы рассчитаны на суммарную механическую нагрузку от ветра со скоростью 40м/с, гололеда с толщиной стенки льда 20мм и от натяжения проводов не более 500Н (50кгс);

- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;

- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;

- приборы трансформатор тока ТОЛ-35-III-IV-6 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТОЛ-35-III-IV-6 класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТОЛ-35-III-IV-6требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
