Трансформатор тока ТОЛ-35-III-IV-8 (ТОЛ35IIIIV8, ТОЛ 35 III IV 8, ТОЛ-35IIIIV8, ТОЛ 35IIIIV8, ТОЛ35-III-IV-8, ТОЛ35 III IV 8, ТОЛ-35-3-4-8, ТОЛ-35-III-IV-VIII)
Трансформатор тока ТОЛ-35-III-IV-8 предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.
Трансформаторы предназначены для наружной установки в открытых распределительных устройствах класса напряжения 35кВ.
Технические характеристики приборов трансформаторы тока ТОЛ-35-III-IV-8:
Количество вторичных обмоток - 3;
Номинальное напряжение - 35кВ;
Наибольшее рабочее напряжение прибора трансформатор тока ТОЛ-35-III-IV-8 - 40,5кВ;
Номинальная частота переменного тока - 50Гц или 60Гц;
Номинальный вторичный ток прибора трансформатор тока ТОЛ-35-III-IV-8 - 5А;
Номинальный первичный ток - 300А, 400А, 500А, 600А, 750А, 800А, 1000А, 1200А, 1500А, 2000А;
Класс точности прибора трансформатор тока ТОЛ-35-III-IV-8:
- вторичной обмотки для измерений - 0,2S, 0,2, 0,5S, 0,5, 1, 3, 10;
- вторичной обмотки для защиты - 5P, 10P;
Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-35-III-IV-8 при коэффициенте мощности:
- cos φ=0,8 - вторичной обмотки для измерений - 20В·А, 30В·А;
- cos φ=0,8 - вторичной обмотки для защиты - 15В·А, 20В·А, 30В·А;
Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТОЛ-35-III-IV-8 для защиты - 6, 7, 8, 9, 10, 11;
Трехсекундный ток термической стойкости:
- при номинальном первичном токе 300А - 80кА;
- при номинальном первичном токе 400А - 80кА;
- при номинальном первичном токе 500А - 80кА;
- при номинальном первичном токе 600А - 80кА;
- при номинальном первичном токе 750А - 80кА;
- при номинальном первичном токе 800А - 80кА;
- при номинальном первичном токе 1000А - 128кА;
- при номинальном первичном токе 1200А - 128кА;
- при номинальном первичном токе 1500А - 128кА;
- при номинальном первичном токе 2000А - 154кА;
Ток электродинамической стойкости прибора трансформатор тока ТОЛ-35-III-IV-8:
- при номинальном первичном токе 300А - 10кА;
- при номинальном первичном токе 400А - 13кА;
- при номинальном первичном токе 500А - 17кА;
- при номинальном первичном токе 600А - 20кА;
- при номинальном первичном токе 750А - 25кА;
- при номинальном первичном токе 800А - 27кА;
- при номинальном первичном токе 1000А - 34кА;
- при номинальном первичном токе 1200А - 40кА;
- при номинальном первичном токе 1500А - 50кА;
- при номинальном первичном токе 2000А - 60кА;
Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-35-III-IV-8 постоянному току приведены в таблице 1;
Таблица 1 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-35-III-IV-8 постоянному току
Номинальный первичный ток прибора трансформатор тока ТОЛ-35-III-IV-8 | Класс точности | Сопротивление обмоток постоянному току |
300А | №1 №2 | 0,09 Ом 0,10 Ом |
400А | №1 №2 | 0,12 Ом 0,13 Ом |
500А | №1 №2 | 0,15 Ом 0,16 Ом |
600А | №1 №2 | 0,17 Ом 0,19 Ом |
750А | №1 №2 | 0,22 Ом 0,24 Ом |
800А | №1 №2 | 0,24 Ом 0,26 Ом |
1000А | №1 №2 | 0,24 Ом 0,27 Ом |
1200А | №1 №2 | 0,28 Ом 0,32 Ом |
1500А | №1 №2 | 0,35 Ом 0,41 Ом |
2000А | №1 №2 | 0,31 Ом 0,47 Ом |
Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-35-III-IV-8 приведены в таблице 2;
Таблица 2 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-35-III-IV-8
Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-35-III-IV-8, В·А | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 75 | 100 |
Коэффициент трансформации | Номинальная предельная кратность | ||||||||||
300/5 | 27 | 21 | 12 | 9 | 7 | 4,5 | - | - | - | - | - |
400/5 | 31 | 25 | 16 | 11 | 9 | 6 | 5 | - | - | - | - |
500/5 | 34 | 28 | 18 | 13 | 11 | 7 | 6 | 5 | - | - | - |
600/5 | 37 | 30 | 20 | 15 | 12 | 8 | 7 | 5 | 5 | 4 | - |
750/5 | 39 | 33 | 23 | 18 | 15 | 10 | 8 | 7 | 6 | 5 | 3,5 |
800/5 | 40 | 33 | 24 | 19 | 15 | 11 | 9 | 7 | 6 | 5 | 4 |
1000/5 | 22 | 19 | 14 | 11 | 9 | 6 | 5 | 4 | 3 | 3 | 2 |
1200/5 | 23 | 20 | 15 | 12 | 10 | 7 | 6 | 5 | 4 | 3 | 2,5 |
1500/5 | 24 | 21 | 16 | 13 | 11 | 8 | 7 | 6 | 5 | 4 | 3 |
2000/5 | 20 | 17 | 14 | 12 | 10 | 8 | 6 | 5 | 5 | 4 | 3 |

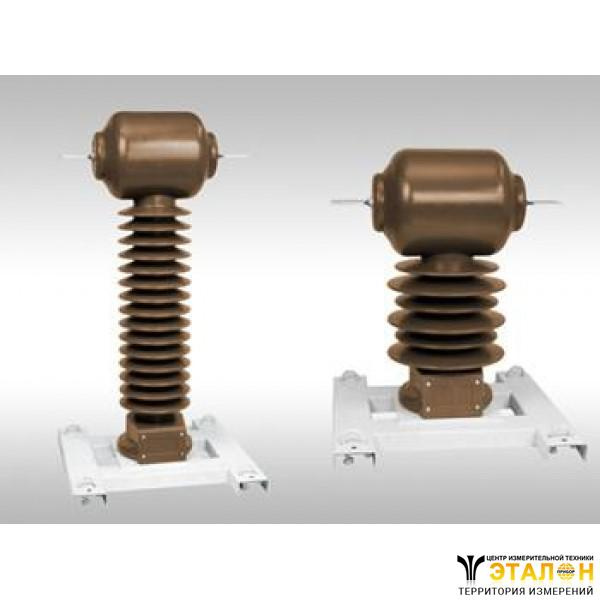

Общий вид прибора показан на рисунке 1;
Рисунок 1 Общий вид прибора трансформатор тока ТОЛ-35-III-IV-8
Габариты и масса прибора трансформатор тока ТОЛ-35-III-IV-8приведены в таблице 3;
Таблица 3 Габариты и масса прибора трансформатор тока ТОЛ-35-III-IV-8
Размеры | Масса | ||
H1 | H2 | S | |
1028мм | 1166мм | 15мм | 110кг |
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и предназначены для эксплуатации в условиях:
- высота над уровнем моря не более 1000м;
- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -60°C до +50°C;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - вертикальное;
- внутренняя изоляция литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;
- внешняя изоляция литая, класса нагревостойкости «Y» и класса воспламеняемости FH (ПГ) 3;
- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;
- приборы рассчитаны на суммарную механическую нагрузку от ветра со скоростью 40м/с, гололеда с толщиной стенки льда 20мм и от натяжения проводов не более 500Н (50кгс);
- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;
- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;
- приборы трансформатор тока ТОЛ-35-III-IV-8 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;
В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;
Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТОЛ-35-III-IV-8 класса точности 0,2S и 0,5S составляет 1В·А;
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;
Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;
Изготовитель гарантирует соответствие качества прибора трансформатор тока ТОЛ-35-III-IV-8требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
