Трансформатор тока ТОЛ-35-III-V-5 (ТОЛ35IIIV5, ТОЛ 35 III V 5, ТОЛ-35IIIV5, ТОЛ 35IIIV5, ТОЛ35-III-V-5, ТОЛ35 III V 5, ТОЛ-35-3-5-5, ТОЛ-35-III-V-V)

Трансформатор тока ТОЛ-35-III-V-5 предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.

Трансформаторы предназначены для наружной установки в открытых распределительных устройствах класса напряжения 35кВ.

Технические характеристики приборов трансформаторы тока ТОЛ-35-III-V-5:

Количество вторичных обмоток:

- для измерений - 2;

- для защиты - 3;

Номинальное напряжение - 35кВ;

Наибольшее рабочее напряжение прибора трансформатор тока ТОЛ-35-III-V-5 - 40,5кВ;

Номинальная частота переменного тока - 50Гц или 60Гц;

Номинальный вторичный ток прибора трансформатор тока ТОЛ-35-III-V-5 - 5А;

Номинальный первичный ток - 15А, 20А, 30А, 40А, 50А, 75А, 100А, 150А, 200А, 300А, 400А, 600А, 800А, 1000А, 1500А, 2000А, 3000А;

Класс точности прибора трансформатор тока ТОЛ-35-III-V-5:

- вторичной обмотки для измерений - 0,2S, 0,2, 0,5S, 0,5;

- вторичной обмотки для защиты - 5P, 10P;

Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-35-III-V-5 при коэффициенте мощности:

- cos φ=0,8 - вторичной обмотки для измерений - 15В·А;

- cos φ=0,8 - вторичной обмотки для защиты - 20В·А;

Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТОЛ-35-III-V-5 для защиты - 20;

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений - 5, 6;

Трехсекундный ток термической стойкости прибора трансформатор тока ТОЛ-35-III-V-5:

- при номинальном первичном токе 15А - 1,0кА;

- при номинальном первичном токе 20А - 1,3кА;

- при номинальном первичном токе 30А - 1,8кА;

- при номинальном первичном токе 40А - 2,5кА;

- при номинальном первичном токе 50А - 2,9кА;

- при номинальном первичном токе 75А - 4,4кА;

- при номинальном первичном токе 100А - 5,9кА;

- при номинальном первичном токе 150А - 8,8кА;

- при номинальном первичном токе 200А - 12,9кА;

- при номинальном первичном токе 300А - 17кА;

- при номинальном первичном токе 400А - 24кА;

- при номинальном первичном токе 600А - 42кА;

- при номинальном первичном токе 800А - 56кА;

- при номинальном первичном токе 1000А - 52кА;

- при номинальном первичном токе 1500А - 56кА;

- при номинальном первичном токе 2000А - 57кА;

- при номинальном первичном токе 3000А - 57кА;

Ток электродинамической стойкости прибора трансформатор тока ТОЛ-35-III-V-5:

- при номинальном первичном токе 15А - 3кА;

- при номинальном первичном токе 20А - 4кА;

- при номинальном первичном токе 30А - 6кА;

- при номинальном первичном токе 40А - 8кА;

- при номинальном первичном токе 50А - 10кА;

- при номинальном первичном токе 75А - 15кА;

- при номинальном первичном токе 100А - 21кА;

- при номинальном первичном токе 150А - 31кА;

- при номинальном первичном токе 200А - 42кА;

- при номинальном первичном токе 300А - 63кА;

- при номинальном первичном токе 400А - 84кА;

- при номинальном первичном токе 600А - 143кА;

- при номинальном первичном токе 800А - 143кА;

- при номинальном первичном токе 1000А - 143кА;

- при номинальном первичном токе 1500А - 143кА;

- при номинальном первичном токе 2000А - 220кА;

- при номинальном первичном токе 3000А - 220кА;

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-35-III-V-5 постоянному току приведены в таблице 1;

Таблица 1 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-35-III-V-5 постоянному току

Номинальный первичный ток прибора трансформатор тока ТОЛ-35-III-V-5	Класс точности	Сопротивление обмоток постоянному току
20А, 40А, 50А, 75А, 100А, 200А, 1000А	№1 №2	0,16 Ом 0,25 Ом
15А, 30А, 75А, 150А, 300А, 400А, 600А	№1 №2	0,2 Ом 0,28 Ом
800А	№1 №2	0,26 Ом 0,34 Ом
1500А	№1 №2	0,24 Ом 0,33 Ом
2000А	№1 №2	0,33 Ом 0,42 Ом
3000А	№1 №2	0,51 Ом 0,65 Ом

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-35-III-V-5 приведены в таблице 2;

Таблица 2 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-35-III-V-5

Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-35-III-V-5, В·А	3	5	10	15	20	30	40	50	60	75	100
Коэффициент трансформации	Номинальная предельная кратность
20/5, 40/5, 50/5, 100/5, 200/5, 1000/5	54	44	32	24	20	14	11	9	8	6	5
15/5, 30/5, 75/5, 150/5, 300/5, 400/5, 600/5	49	40	29	23	20	14	11	9	8	6	5
800/5	46	38	29	24	20	15	12	10	8	7	5
1500/5	46	38	29	23	19	14	11	9	8	6	5
2000/5	48	39	31	26	22	17	14	12	10	8	6
3000/5	41	30	26	22	20	16	14	12	10	9	7

Общий вид прибора показан на рисунке 1;

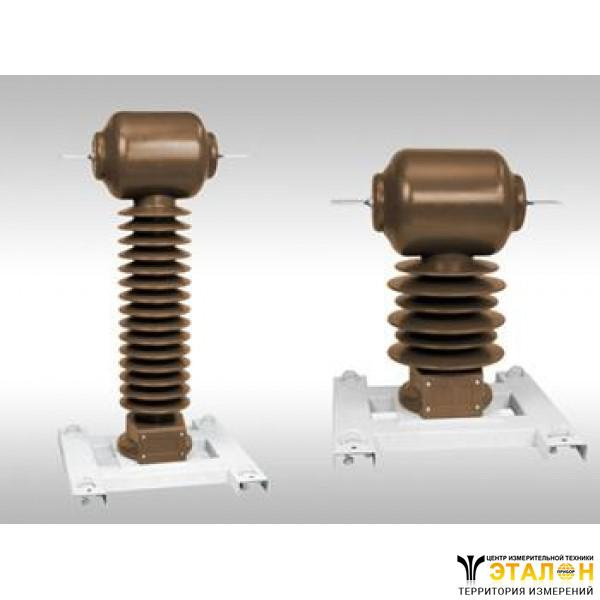

Рисунок 1 Общий вид прибора трансформатор тока ТОЛ-35-III-V-5

Габариты и масса прибора трансформатор тока ТОЛ-35-III-V-5приведены в таблице 3;

Таблица 3 Габариты и масса прибора трансформатор тока ТОЛ-35-III-V-5

Конструктивное исполнение	Номинальный первичный ток	Размеры					Масса
Конструктивное исполнение	Номинальный первичный ток	L1	L2	L3	L4	S	Масса
ТОЛ-35-III-V-5	15А-800А, 1000А, 1500А, 2000А, 3000А	630мм	652мм	512мм	552мм	12мм, 15мм, 20м	193кг

Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и предназначены для эксплуатации в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -60°C до +50°C;

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - вертикальное;

- внутренняя изоляция литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;

- внешняя изоляция литая, класса нагревостойкости «Y» и класса воспламеняемости FH (ПГ) 3;

- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

- приборы рассчитаны на суммарную механическую нагрузку от ветра со скоростью 40м/с, гололеда с толщиной стенки льда 20мм и от натяжения проводов не более 500Н (50кгс);

- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;

- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;

- приборы трансформатор тока ТОЛ-35-III-V-5 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТОЛ-35-III-V-5 класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТОЛ-35-III-V-5требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
