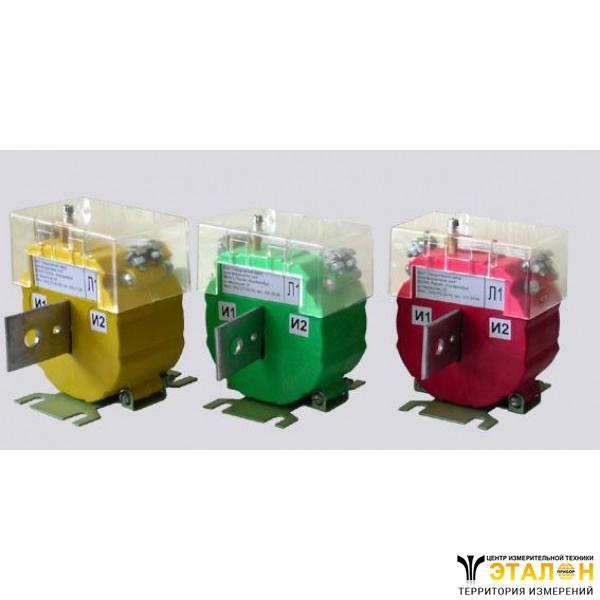

Трансформатор тока ТОП-0,66 (ТОП0,66, ТОП 0,66)

Трансформатор тока ТОП-0,66предназначен для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50Гц или 60Гц с номинальным напряжением до 0,66кВ включительно.

Технические характеристики приборов трансформаторы тока ТОП-0,66:

Класс точности - 0,5; 0,5S, 0,2; 0,2S, 1;

Количество обмоток - 1;

Номинальный первичный ток прибора трансформатор тока ТОП-0,66 - 1А, 5А, 10А, 15А, 20А, 30А, 40А, 50А, 75А, 80А, 100А, 150А, 200А;

Номинальный вторичный ток - 1А, 5А;

Номинальная вторичная нагрузка прибора трансформатор тока ТОП-0,66 - 1В·А-5В·А или 10В·А (только для класса точности 1);

Номинальный первичный ток и коэффициент безопасности прибора трансформатор тока ТОП-0,66 приведены в таблице 1;

Таблица 1 Номинальный первичный ток и коэффициент безопасности прибора трансформатор тока ТОП-0,66

Номинальный первичный ток	Коэффициент безопасности при номинальной вторичной нагрузке
Номинальный первичный ток	3В·А	5В·А	10В·А
	6	3*, 5	2,5
	6	3*, 5,5	3

Примечание. * - для классов точности 0,2S и 0,5S;

Габариты и масса прибора трансформатор тока ТОП-0,66 приведены на рисунке 1 и в таблице 2;

Рисунок 1 Габариты прибора трансформатор тока ТОП-0,66

Таблица 2 Габариты и масса прибора трансформатор тока ТОП-0,66

Номинальный первичный ток	С	С1	В	В1	Н	Н1	М
1А-200А	81мм	86мм	46мм	53мм	108мм	43мм	65мм
40А-200А, 250А, 300А, 400А	76мм	83мм	40мм	47мм	103мм	43мм	65мм
d	K	S	D	L	L1	Масса
d	K	S	D	L	L1	без шины	с шиной
-	30мм	3мм	9мм	-	-	-	0,75кг
21мм	30мм	6мм	11мм	127мм	-	0,6кг	0,8кг

Номинальный первичный ток и наибольший рабочий первичный ток прибора трансформатор тока ТОП-0,66 приведены в таблице 3;

Таблица 3 Номинальный первичный ток и наибольший рабочий первичный ток прибора трансформатор тока ТОП-0,66

Наименование параметра	Значение параметра
Номинальный первичный ток	1А	5А	10А	15А	20А	30А	40А	50А
Наибольший рабочий первичный ток	1А	5А	10А	16А	20А	32А	40А	50А
Номинальный первичный ток	75А	80А	100А	150А	200А	300А	400А	500А
Наибольший рабочий первичный ток	80А	80А	100А	160А	200А	320А	400А	500А
Номинальный первичный ток	600А	750А	800А	1000А	1200А	1500А	2000А
Наибольший рабочий первичный ток	630А	800А	800А	1000А	1250А	1600А	2000А

Испытательное одноминутное напряжение промышленной частоты - 3кВ;

Трансформаторы класса точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета для расчета с потребителями, класса точности 1,0 - в схемах измерения;

Корпус прибора трансформатор тока ТОП-0,66 выполнен из самозатухающих трудногорючих материалов;

Трансформаторы изготавливаются в исполнении "У" или "Т", предназначены для работы в следующих условиях:

- высота над уровнем моря - не более 1000м;

- температура окружающей среды:

- при эксплуатации - от -45°С до +50°С;

- при транспортировании и хранении - от -50°С до +50°С;

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - любое;

Первичная шина прибора трансформатор тока ТОП-0,66 медная, покрытая оловом;

Гарантийный срок эксплуатации - 8 лет со дня ввода трансформатора в эксплуатацию, но не более 8,5 лет с момента отгрузки с завода-изготовителя;

Гарантия распространяется на приборы трансформатор тока ТОП-0,66, выпущенные после 1 января 2005 года;

Срок службы - 30 лет;

Приборы трансформатор тока ТОП-0,66 комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов;

В трансформаторах допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка прибора трансформатор тока ТОП-0,66 для обмоток класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока с вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТОП-0,66требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
