Описание

Трансформатор тока ТПЛ-10-М-4 (ТПЛ10М4, ТПЛ 10 М 4, ТПЛ10-М-4, ТПЛ10 М 4, ТПЛ-10М4, ТПЛ 10М4, ТПЛ10М-4, ТПЛ10М 4)

Трансформатор тока ТПЛ-10-М-4предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электроустановках переменного тока частоты 50Гц или 60Гц.

Технические характеристики приборов трансформаторы тока ТПЛ-10-М-4:

Количество вторичных обмоток - 4;

Номинальное напряжение - 10кВ;

Наибольшее рабочее напряжение прибора трансформатор тока ТПЛ-10-М-4 - 12кВ;

Номинальная частота переменного тока - 50Гц или 60Гц;

Номинальный вторичный ток прибора трансформатор тока ТПЛ-10-М-4 - 1А, 5А;

Номинальный первичный ток - 10А, 15А, 20А, 30А, 40А, 50А, 75А, 80А, 100А, 150А, 200А, 300А, 400А, 600А, 750А, 800А, 1000А;

Класс точности прибора трансформатор тока ТПЛ-10-М-4:

- вторичной обмотки для измерений - 0,5; 0,5S, 0,2, 0,2S, 1;

- вторичной обмотки для защиты - 5P, 10P;

Номинальная вторичная нагрузка прибора трансформатор тока ТПЛ-10-М-4 при коэффициенте мощности:

- cos φ=1 - вторичной обмотки для измерений - 1В·А-2,5В·А;

- cos φ=0,8 - вторичной обмотки для измерений - 3В·А-30В·А;

- cos φ=0,8 - вторичной обмотки для защиты - 15В·А;

Номинальная предельная кратность вторичной обмотки для защиты - не менее 10-14;

Номинальная кратность трехсекундного тока термической стойкости прибора трансформатор тока ТПЛ-10-М-4 - 45, 60;

Кратность тока электродинамической стойкости - 200, 265;

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений прибора трансформатор тока ТПЛ-10-М-4 приведены в таблице 1;

Таблица 1 Номинальный коэффициент безопасности приборов вторичной обмотки для измерений прибора трансформатор тока ТПЛ-10-М-4

Номинальный первичный ток	Номинальный коэффициент безопасности приборов вторичной обмотки для измерений
Номинальный первичный ток	0,5	0,5S	0,2S
10А, 20А, 40А, 50А, 100А, 200А	8	4	4
5А, 80А, 400А	10	5	5
15А, 30А, 75А, 150А, 300А, 600А	8	4	4
750А	10	5	5
80А, 400А, 800А	10	5	5
1000А	11	5	5

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПЛ-10-М-4 постоянному току приведены в таблице 2;

Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПЛ-10-М-4 постоянному току

Номинальный первичный ток	Расчетные значения сопротивления вторичных обмоток постоянному току
Номинальный первичный ток	0,5	0,5S	0,2S	10P
10А, 20А, 40А, 50А, 100А, 200А	0,135 Ом	0,150 Ом	0,150 Ом	0,210 Ом
5А, 80А, 400А	0,180 Ом	0,210 Ом	0,210 Ом	0,310 Ом
15А, 30А, 75А, 150А, 300А, 600А	0,135 Ом	0,150 Ом	0,150 Ом	0,210 Ом
750А	0,169 Ом	0,199 Ом	0,199 Ом	0,298 Ом
800А	0,180 Ом	0,210 Ом	0,210 Ом	0,210 Ом
1000А	0,225 Ом	0,260 Ом	0,260 Ом	0,380 Ом

Общий вид прибора показан на рисунке 1;

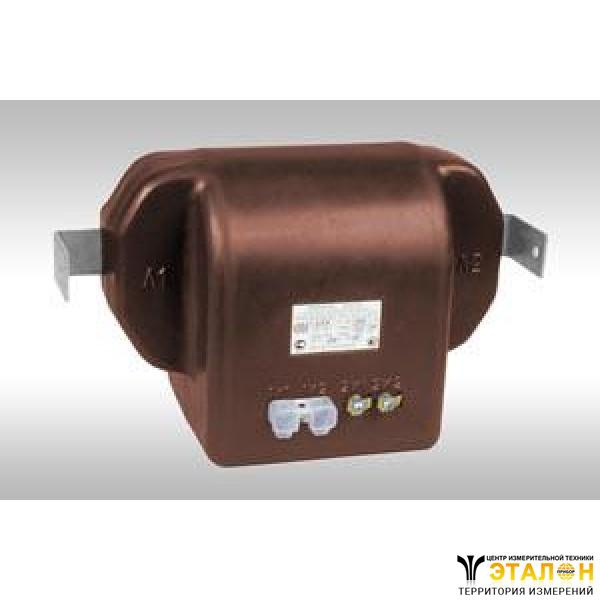

Рисунок 1 Общий вид прибора трансформатор тока ТПЛ-10-М-4

Масса прибора трансформатор тока ТПЛ-10-М-4 - 24кг-29кг (в зависимости от исполнения);

Трансформаторы изготавливаются в климатическом исполнении "У2", «Т2» и предназначены для эксплуатации в закрытых помещениях в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды («У2») - от -45°C до +50°C;

- температура окружающей среды («Т3») - от -10°C до +50°C;

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - любое;

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТПЛ-10-М-4 класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТПЛ-10-М-4требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
