Трансформатор тока ТПЛ-35 (ТПЛ35, ТПЛ 35)

Трансформатор тока ТПЛ-35 предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.

Технические характеристики приборов трансформаторы тока ТПЛ-35:

Количество вторичных обмоток - 2;

Номинальное напряжение - 35кВ;

Наибольшее рабочее напряжение прибора трансформатор тока ТПЛ-35 - 40,5кВ;

Номинальная частота переменного тока - 50Гц или 60Гц;

Номинальный вторичный ток прибора трансформатор тока ТПЛ-35 - 1А, 5А;

Номинальный первичный ток - 300А, 400А, 600А, 800А, 1000А, 1500А;

Класс точности прибора трансформатор тока ТПЛ-35:

- вторичной обмотки для измерений - 0,2S, 0,2, 0,5S, 0,5, 1;

- вторичной обмотки для защиты - 5P, 10P;

Номинальная вторичная нагрузка прибора трансформатор тока ТПЛ-35 при коэффициенте мощности:

- cos φ=1 - вторичной обмотки для измерений - 1В·А, 2В·А, 2,5В·А;

- cos φ=0,8 - вторичной обмотки для измерений - 3В·А-50В·А;

- cos φ=0,8 - вторичной обмотки для защиты - 3В·А-50В·А;

Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТПЛ-35 для защиты - 10-26;

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений - 10;

Трехсекундный ток термической стойкости прибора трансформатор тока ТПЛ-35:

- при номинальном первичном токе 300А - 12кА;

- при номинальном первичном токе 400А - 16кА;

- при номинальном первичном токе 600А - 24кА;

- при номинальном первичном токе 800А - 32кА;

- при номинальном первичном токе 1000А - 40кА;

- при номинальном первичном токе 1500А - 60кА;

Ток электродинамической стойкости прибора трансформатор тока ТПЛ-35:

- при номинальном первичном токе 300А - 31кА;

- при номинальном первичном токе 400А - 41кА;

- при номинальном первичном токе 600А - 61кА;

- при номинальном первичном токе 800А - 82кА;

- при номинальном первичном токе 1000А - 102кА;

- при номинальном первичном токе 1500А - 153кА;

Испытательное напряжение прибора трансформатор тока ТПЛ-35:

- одноминутное промышленной частоты - 95кВ;

- грозового импульса полного - 220кВ;

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПЛ-35 постоянному току приведены в таблице 1;

Таблица 1 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПЛ-35 постоянному току

Номинальный первичный ток прибора трансформатор тока ТПЛ-35	Класс точности	Сопротивление обмоток постоянному току
300А	№1 №2	0,10 Ом 0,10 Ом
400А	№1 №2	0,11 Ом 0,13 Ом
600А	№1 №2	0,17 Ом 0,19 Ом
800А	№1 №2	0,23 Ом 0,26 Ом
1000А	№1 №2	0,25 Ом 0,30 Ом
1500А	№1 №2	0,34 Ом 0,49 Ом

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 10Р для прибора трансформатор тока ТПЛ-35 приведены в таблице 2;

Таблица 2 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 10Р для прибора трансформатор тока ТПЛ-35

Номинальная вторичная нагрузка прибора трансформатор тока ТПЛ-35, В·А	3	5	10	15	20	30	40	50
Коэффициент трансформации	Номинальная предельная кратность
300/5	38	30	18	13	10	7	5	4
400/5	44	35	23	17	13	9	7	6
600/5	50	42	29	22	18	13	10	8
800/5	53	45	33	27	24	16	13	11
1000/5	48	42	32	26	24	17	13	11
1500/5	45	39	33	28	26	19	16	14

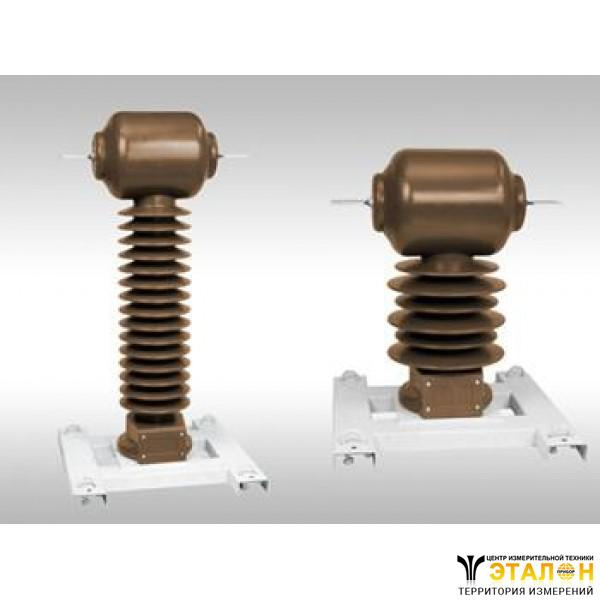

Общий вид прибора показан на рисунке 1;

Рисунок 1 Общий вид прибора трансформатор тока ТПЛ-35

Габариты и масса прибора трансформатор тока ТПЛ-35приведены в таблице 3;

Таблица 3 Габариты и масса прибора трансформатор тока ТПЛ-35

Номинальный первичный ток	Размеры					Масса
Номинальный первичный ток	S	L	L1	B	B1	Масса
300А, 400А, 600А	6,5мм	990мм	760мм	410мм	40мм	60кг
800А	9,5мм					60кг
1000А	11,5мм					60кг
1500А	18мм					62кг

Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и предназначены для эксплуатации в закрытых помещениях в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -60°C до +50°C;

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - любое;

- внутренняя изоляция литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;

- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;

- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;

- приборы трансформатор тока ТПЛ-35 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТПЛ-35 класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТПЛ-35требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
