Трансформатор тока ТПОЛ-10-1 (ТПОЛ101, ТПОЛ 10 1, ТПОЛ10-1, ТПОЛ10 1, ТПОЛ-101, ТПОЛ 101, ТПОЛ-10-I)

Трансформатор тока ТПОЛ-10-1предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10кВ частоты 50Гц или 60Гц.

Технические характеристики приборов трансформаторы тока ТПОЛ-10-1:

Количество вторичных обмоток - 2;

Номинальное напряжение - 10кВ или 11кВ;

Наибольшее рабочее напряжение прибора трансформатор тока ТПОЛ-10-1 - 12кВ;

Номинальная частота переменного тока - 50Гц или 60Гц;

Номинальный вторичный ток прибора трансформатор тока ТПОЛ-10-1 - 1А, 5А;

Номинальный первичный ток - 20А, 30А, 40А, 50А, 75А, 80А, 100А, 150А, 200А, 300А, 400А, 600А, 800А, 1000А, 1500А, 2000А;

Класс точности прибора трансформатор тока ТПОЛ-10-1:

- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S, 1;

- вторичной обмотки для защиты - 5P, 10Р*;

Номинальная вторичная нагрузка прибора трансформатор тока ТПОЛ-10-1 при коэффициенте мощности:

- cos φ=1 - вторичной обмотки для измерений - 1В·А-2,5В·А;

- cos φ=0,8 - вторичной обмотки для измерений - 3В·А-30В·А;

- cos φ=0,8 - вторичной обмотки для защиты - 3В·А-15В·А;

Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТПОЛ-10-1 для защиты - 10А-23А;

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений - 10-24;

Кратность трехсекундного тока термической стойкости прибора трансформатор тока ТПОЛ-10-1 при номинальном первичном токе - 21-45;

Кратность тока электродинамической стойкости - 50-114;

Испытательное напряжение прибора трансформатор тока ТПОЛ-10-1:

- одноминутное промышленной частоты - 42кВ;

- грозового импульса полного - 75кВ;

Примечание:

*) в соответствии с заказом могут поставляться класса точности 5Р.

**) уточняется в заказе;

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТПОЛ-10-1 приведены в таблице 1;

Таблица 1 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТПОЛ-10-1

Номинальная вторичная нагрузка прибора трансформатор тока ТПОЛ-10-1, В·А	3	5	10	15	20	30	40	50
Коэффициент трансформации	Номинальная предельная кратность
20-300/5	27	20	12	10	7	5	4	3
80, 200, 400/5	27	21	14	10	8	6	4	3,5
600/5	31	26	18	16	11	8	6	5
800/5	33	28	23	20	14	10	8	7
1000/5	32	27	20	16	13	10	8	7
1500/5	37	30	25	23	19	15	9	7
2000/5	31	27	22	19	17	14	12	10

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПОЛ-10-1 постоянному току приведены в таблице 2;

Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПОЛ-10-1 постоянному току

Номинальный первичный ток прибора трансформатор тока ТПОЛ-10-1	Номер вторичной обмотки	Сопротивление обмоток постоянному току
		Количество вторичных обмоток
		2
20А, 30А, 50А, 75А, 100А, 150А, 300А	№1 №2, №3	0,08 Ом 0,12 Ом
40А, 80А, 200А, 400А	№1 №2, №3	0,10 Ом 0,14 Ом
600А	№1 №2, №3	0,19 Ом 0,28 Ом
800А	№1 №2, №3	0,26 Ом 0,38 Ом
1000А	№1 №2, №3	0,32 Ом 0,41 Ом
1500А	№1 №2, №3	0,50 Ом 0,70 Ом
2000А	№1 №2, №3	0,67 Ом 0,85 Ом

Прибор трансформатор тока ТПОЛ-10-1 для дифференциальной защиты поставляется по специальному заказу;

Общий вид прибора показан на рисунке 1;

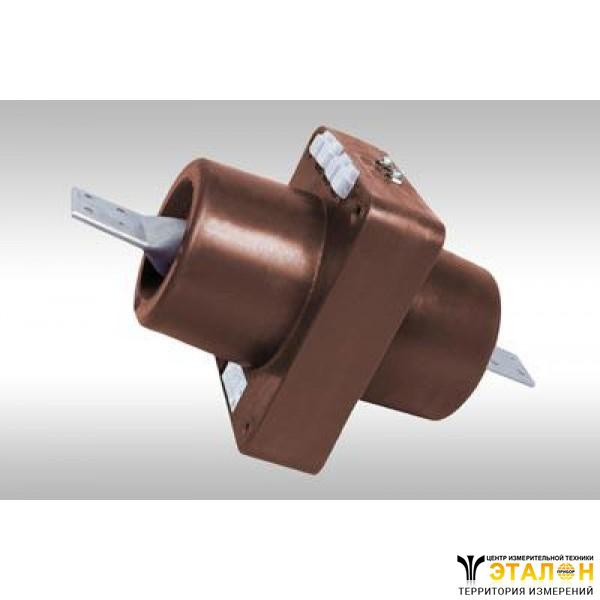

Рисунок 1 Общий вид прибора трансформатор тока ТПОЛ-10-1

Габариты и масса прибора трансформатор тока ТПОЛ-10-1 приведены в таблице 3;

Таблица 3 Габариты и масса прибора трансформатор тока ТПОЛ-10-1

Номинальный первичный ток	Размеры						Масса
Номинальный первичный ток	S	d	H	B	C	h
300А-1500А	-	-	32мм	250мм	-	-	20кг

Трансформаторы изготавливаются в климатическом исполнении "У3" и "Т3" и предназначены для эксплуатации в закрытых помещениях в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -45°C до +40°C для исполнения "У3" и от -10°C до +45°C для исполнения "Т3";

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - любое;

- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;

- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;

- приборы трансформатор тока ТПОЛ-10-1 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТПОЛ-10-1 класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТПОЛ-10-1требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
