Трансформатор тока ТШЛ-20-1-3 (ТШЛ2013, ТШЛ 20 1 3, ТШЛ-2013, ТШЛ 2013, ТШЛ20-1-3, ТШЛ20 1 3, ТШЛ-20-I-III)

Трансформатор тока ТШЛ-20-1-3 предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.

Технические характеристики приборов трансформаторы тока ТШЛ-20-1-3:

Количество вторичных обмоток - 3;

Номинальное напряжение - 20кВ;

Наибольшее рабочее напряжение прибора трансформатор тока ТШЛ-20-1-3 - 24кВ;

Номинальная частота переменного тока - 50Гц или 60Гц;

Номинальный вторичный ток прибора трансформатор тока ТШЛ-20-1-3 - 5А;

Номинальный первичный ток - 3000А, 4000А, 5000А, 6000А, 8000А, 10000А, 12000А, 14000А, 16000А, 18000А;

Класс точности прибора трансформатор тока ТШЛ-20-1-3:

- вторичной обмотки для измерений - 0,2S, 0,2, 0,5S, 0,5;

- вторичной обмотки для защиты - 5P, 10P;

Номинальная вторичная нагрузка прибора трансформатор тока ТШЛ-20-1-3 при коэффициенте мощности:

- cos φ=1 - вторичной обмотки для измерений - 1В·А, 2В·А, 2,5В·А;

- cos φ=0,8 - вторичной обмотки для измерений - 3В·А-30В·А;

- cos φ=0,8 - вторичной обмотки для защиты - 3В·А-30В·А;

Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТШЛ-20-1-3 для защиты - 12-16;

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений - 10, 15, 17, 21;

Трехсекундный ток термической стойкости прибора трансформатор тока ТШЛ-20-1-3:

- при номинальном первичном токе 3000А-10000А - 120кА;

- при номинальном первичном токе 12000А-18000А - 190кА;

Испытательное напряжение прибора трансформатор тока ТШЛ-20-1-3:

- одноминутное промышленной частоты - 65кВ;

- грозового импульса полного - 125кВ;

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТШЛ-20-1-3 постоянному току приведены в таблице 1;

Таблица 1 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТШЛ-20-1-3 постоянному току

Номинальный первичный ток прибора трансформатор тока ТШЛ-20-1-3	Сопротивление обмоток постоянному току
	0,2S, 0,2	0,5S, 0,5	5P	10P
3000А	0,9 Ом
4000А	1,2 Ом
5000А	1,5 Ом
6000А	0,9 Ом	0,7 Ом	1,4 Ом	0,9 Ом
8000А	1,3 Ом	1,0 Ом	1,9 Ом	1,3 Ом
10000А	1,8 Ом	1,4 Ом	2,5 Ом	1,8 Ом
12000А	1,9 Ом		-	1,9 Ом
14000А	2,4 Ом		-	2,4 Ом
16000А	2,96 Ом		-	2,96 Ом
18000А	3,2 Ом		-	3,2 Ом

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТШЛ-20-1-3 приведены в таблице 2 и таблице 3 соответственно;

Таблица 2 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р для прибора трансформатор тока ТШЛ-20-1-3

Номинальная вторичная нагрузка прибора трансформатор тока ТШЛ-20-1-3, В·А	3	5	10	15	20	30	40	50	60	75	100
Коэффициент трансформации	Номинальная предельная кратность
3000/5	54	46	39	33	29	20	19	16	14	12	10
4000/5	56	47	40	36	32	20	23	20	17	15	12
5000/5	56	41	37	34	31	20	24	21	19	16	14
6000/5	56	39	36	33	31	20	24	22	20	18	15
8000/5	56	30	28	27	26	20	22	21	20	18	16
10000/5	55	22	21	21	20	20	19	18	17	16	15

Таблица 3 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 10Р для прибора трансформатор тока ТШЛ-20-1-3

Номинальная вторичная нагрузка прибора трансформатор тока ТШЛ-20-1-3, В·А	3	5	10	15	20	30	40	50	60	75	100
Коэффициент трансформации	Номинальная предельная кратность
3000/5	37	31	25	20	17	13	11	9	8	6	5
4000/5	38	32	26	22	20	15	13	11	10	8	6
5000/5	38	29	25	22	20	16	14	12	11	10	7
6000/5	39	28	25	22	20	16	15	13	12	10	8
8000/5	38	21	20	19	18	14	14	13	12	11	9
10000/5	37	16	15	15	14	12	12	12	11	10	9
12000/5	39	20	19	18	18	12	15	14	13	12	11
14000/5	38	15	15	14	14	12	13	12	12	11	10
16000/5	36	15	14	13	13	12	10	10	10	9	9
18000/5	41	16	16	15	15	12	14	14	13	12	12

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности при номинальном первичном токе прибора трансформатор тока ТШЛ-20-1-3 приведен в таблице 4;

Таблица 4 Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности при номинальном первичном токе прибора трансформатор тока ТШЛ-20-1-3

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, в классах точности при номинальном первичном токе	Класс точности
	0,5	0,5S	0,2	0,2S
3000А	18	10	18	10
4000А	21	10	21	10
5000А	11	10	11	10
6000А	12	12	22	22
8000А	12	12	21	21
10000А	10	10	18	18
12000А	20	20	20	20
14000А	23	23	23	23
16000А	19	19	19	19
18000А	18	18	18	18

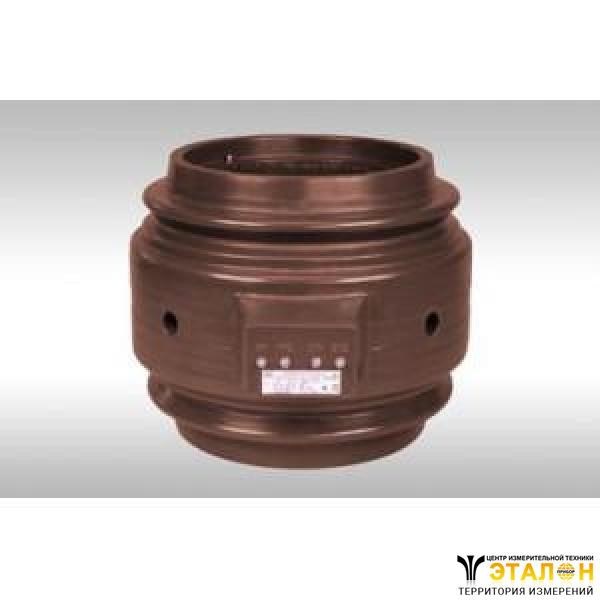

Общий вид прибора показан на рисунке 1;

Рисунок 1 Общий вид прибора трансформатор тока ТШЛ-20-1-3

Габариты и масса прибора трансформатор тока ТШЛ-20-1-3приведены в таблице 5;

Таблица 5 Габариты и масса прибора трансформатор тока ТШЛ-20-1-3

Номинальный первичный ток	Размеры									Масса
Номинальный первичный ток	D	D1	D2	H	H1	h	L	b1	b2	Масса
3000А, 4000А, 5000А, 6000А, 8000А, 10000А	520мм	300мм	351мм	420мм	180мм	25мм	350мм	140мм	180мм	105кг
12000А	680мм	430мм	481мм	390мм	150мм	35мм	390мм	150мм	190мм	132кг
14000А, 15000А, 16000А, 18000А	830мм	555мм	606мм	390мм	150мм	35мм	450мм	150мм	190мм	178кг

Обязательно соединение шины с контактами экрана трансформатора, имеющими маркировку "Ш"!;

На литом корпусе трансформатора имеются глухие отверстия диаметром 32мм. В эти отверстия входят четыре крепежные детали, при помощи которых трансформатор закрепляется в токопроводе;

Крепежные детали в комплект поставки не входят;

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов;

В ряде случаев, ограниченность пространства и невозможность его увеличения является ключевым фактором невозможности пофазного экранирования токоведущих шин, а также выдержки минимальных расстояний между осями соседних фаз и до ближайшего изгиба шины. Это неизбежно ведет к увеличению влияния соседних токоведущих шин на преобразование номинального первичного тока трансформатором с высоким классом точности и является причиной несоответствия этому классу;

С этой целью в приборе трансформатор ТШЛ-20-1-3 применяется специальная технология изготовления вторичных обмоток, позволяющая исключить влияние соседних токоведущих шин и изгиба собственной шины. При этом допускается установка трансформаторов тока в неэкранированные токопроводы;

Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и предназначены для эксплуатации в закрытых помещениях в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -60°C до +50°C;

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - любое;

- внутренняя изоляция литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;

- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;

- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;

- приборы трансформатор тока ТШЛ-20-1-3 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТШЛ-20-1-3 класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТШЛ-20-1-3требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
