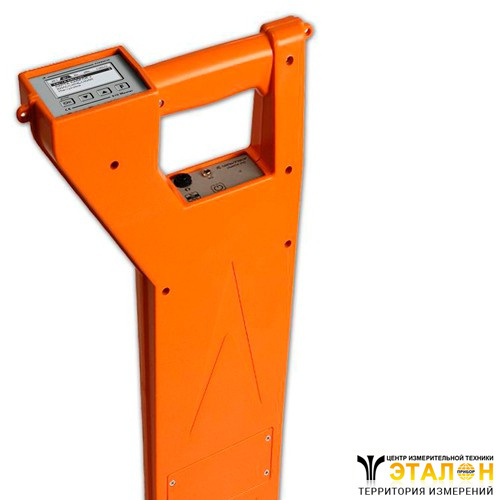

Поиск-510 Мастер - трассодефектоискатель (без генератора)
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Назначение трассодефектоискателя (без генератора) Поиск-510 Мастер:
Трассодефектоискатель Поиск-510 Мастер предназначен для:
- Поиска подземных, воздушных кабельных линий связи, а также силовых кабелей; металлических тросов и трубопроводов (водо-, нефте-, газопрово- дов); коммуникаций, имеющих металлическую оболочку или металличе- ские проводники;
- Контроля положения, направления, глубины залегания и протекающего сигнального тока подземной коммуникации, а также локализации места об- рыва или короткого замыкания;
- Контроля направления сигнала для определения своего кабеля в местах схо- ждения коммуникаций или в пучке кабелей;
- поиска, контроля положения и определения глубины залегания трассы си- ловых кабелей с током промышленной частоты (50 Гц);
- Поиска трасс с применением генератора сигналов с частотой от 200 до 35 000 Гц.
- Поиска трасс по широкополосному шуму и анализа его спектра;
- Локализации повреждения оболочек медных кабельных линий амплитуд- ным и фазовым (бесконтактным) методами;
- Определения местоположения (координат GPS) трассо-дефектоискателя, измерение глубины и сигнального тока с одновременной записью в файл;
- Трассо-дефектоискатель 510 Master в активном режиме работает на частотах 273 Гц, 2 187,5 Гц, 6 562,5 Гц, 26 250 Гц в комплекте с генератором МК-510, ГК-310А-2, ГК-Мини, ЛИС, Е-100. А также на любой частоте в диапа- зоне от 200 до 35 000 Гц с применением стороннего генератора сигналов.
- В пассивном режиме трассо-дефектоискатель используется для контроля излучаемых частот в полосе от 10 до 26 000 Гц, а также для трассировки сило- вых кабельных линий с током промышленной частоты – 50 Гц. Поиск трассы осуществляется по изображению на дисплее и звуковым спо- собом (наушники и встроенный излучатель).
Трассо-дефектоискатель Поиск-510 Мастер в активном режиме работает на частотах 273 Гц, 2 187,5 Гц, 6 562,5 Гц, 26 250 Гц в комплекте с генератором МК-510, ГК-310А-2, ГК-Мини, ЛИС, Е-100. А также на любой частоте в диапазоне от 200 до 35 000 Гц с применением стороннего генератора сигналов.
В пассивном режиме трассо-дефектоискатель используется для контроля излучаемых частот в полосе от 10 до 26 000 Гц, а также для трассировки сило- вых кабельных линий с током промышленной частоты – 50 Гц.
Поиск трассы осуществляется по изображению на дисплее и звуковым спо- собом (наушники и встроенный излучатель).
Описание трассодефектоискателя (без генератора) Поиск-510 Мастер:
Карта кабеля
Очень удобный режим поиска. Положение кабеля относительно измерителя показано стрелкой (на фото слева). Стрелка увеличивается и звук нарастает при приближении к кабелю. Когда стрелка совпадает с перекрестьем в центре экрана, положение кабеля определено с точностью поиска по минимуму (если нет соседних коммуникаций, это очень точно). В этом режиме очень удобно осуществлять простую трассировку. Когда требуется более точно определить место кабеля, переключитесь на "Максимум минус".
Функция максимум минус (острый максимум)
Это самый точный метод для локализации кабеля. Новый метод использует классический поиск «по максимуму» с дополнительным датчиком. Датчик принимает наведенный сигнал от параллельных коммуникаций. Фоновый сигнал вычитается из сигнала рабочего поискового датчика. Происходит очистка рабочего сигнала от паразитного влияния (синий график). Метод не требует от измерителя никаких манипуляций. Анализ сигналов производится автоматически. В режиме «Максимум минус» поиск точно такой же, как по максимуму, с мониторингом глубины залегания и тока.
Случай равномерно распределенного на местности сигнала, который «глушит» рабочий сигнал генератора – знакомая многим измерителям неприятная ситуация. Постоянная составляющая сигнала в антенне приемника настолько сильная, что сигнал практически сглаживается (зеленый график на рисунке). В условиях нестабильного сигнала различить даже 10% изменения очень трудно. Такая ситуация возникает, например, вблизи высоковольтных линий. "Максимум -" возвращает острый максимум при локации.
Режим СВОЙ-ЧУЖОЙ автомат
Этот уникальный режим реализован в технологии Поиск-510 Мастер. Благодаря специальному мультичастотному сигналу генератора МК 510 прибор автоматически узнает «свой» кабель в любом месте без предварительной настройки. В режиме «Свой-чужой» трассо-дефектоискатель показывает направление тока, текущего в кабеле от точки подключения генератора к дальнему концу в виде стрелки на экране. Направление тока в близлежащих коммуникациях имеет обратное направление.
Индикаторная стрелка над «своим» кабелем всегда направлена от места подключения генератора. Над «чужим» кабелем направление меняется на противоположное: стрелка указывает в сторону подключения генератора. Например, при выходе из здания, где включен генератор, стрелка над «своим» кабелем направлена от здания, а над «чужими» кабелями и трубами, выходящими из здания, стрелка направлена к зданию.
Это удобный режим для эффективного определения «своего» кабеля на больших расстояниях. Трассировка этих кабелей может быть выполнена даже при их прохождении через зоны скопления коммуникаций, или при наличии других коммуникаций, расположенных параллельно, в том числе с соединениями экранов кабелей.
Карта+ / Компас
Функции «КАРТА+» и «КОМПАС» появились в новой модели трассо-дефектоискателя за счет встроенных датчиков с дополнительной ориентировкой.
Датчики дают возможность определять изменение направления кабеля и отводы (режим «КОМПАС»), а также пользоваться уникальным поисковым режимом «КАРТА КАБЕЛЯ» в любом положении прибора относительно кабеля (режим «КАРТА+»).
Функция КАРТА+ позволяет измерителю пользоваться режимом "КАРТА КАБЕЛЯ" ориентируя прибор вдоль кабеля - перпендикулярно обычному положению прибора.
Функция КАРТА+ это специальный режим для измерителей, чтобы удобно нести прибор в руке при движении вдоль трассы без сложного поиска и измерения глубины. Эта функция обеспечивает удобство пользования в том случае, когда надо перемещаться вдоль кабеля на большие расстояния. При этом кнопкой F можно включить функцию КОМПАС, чтобы отслеживать изменение направления кабеля и отводы.
Режим КАРТА+ КОМПАС удобен для обследования местности.
Энергокарта
Поиск силовых кабелей промышленной частоты в пассивном режиме (без генератора) в режиме КАРТА - с более высокой точностью и измерением глубины.
Режим поиска НЧ-ВЧ
Это инновационный режим поиска на частоте 273 Гц, сигнал в паузе сравнивается с сигналом 2187 Гц. Режим используется для поиска повреждения изоляции кабеля.
Режимы поиска на 2 кГц
- Карта кабеля;
- Карта+/компас;
- Классический;
- Свой-чужой автомат.
Этот уникальный режим реализован в технологии Поиск-510 Мастер. Благодаря специальному мультичастотному сигналу генератора МК-510 прибор автоматически узнает «свой» кабель в любом месте без предварительной настройки. Поиск по максимуму сигнала с непрерывными измерениями глубины и силы тока.
Режимы поиска на 6 кГц
- Карта кабеля;
- Карта+/компас;
- Классический;
- Фаза.
Режим "ФАЗА" используется для отыскания дефектов изоляции кабелей и трубопроводов. Кроме того, на частоте 6 кГц можно производить поиск и обследование местности с помощью встроенного индуктора. Это более эффективно, чем на частоте 2 кГц.
Режимы поиска на 26 кГц
- Карта кабеля;
- Карта+/компас;
- Классический.
Режим "ФАЗА" используется для отыскания дефектов изоляции кабелей и трубопроводов. Кроме того, на частоте 6 кГц можно производить поиск и обследование местности с помощью встроенного индуктора. Это более эффективно, чем на частоте 2 кГц.
Поиск на 26 кГц имеет ряд преимуществ:
- Работа на частоте 26 кГц обеспечивает более эффективный поиск и обследование местности с помощью встроенного индуктора;
- Частота 26 кГц не слышна в соседних парах и не мешает работе ADSL аппаратуры;
- Частота 26 кГц обеспечивает более уверенный прием на кабеле и пробивает стыки трубопроводов.
Все указанные режимы также могут использоваться при отыскании повреждения изоляции контактный способом. Контактный поиск дефектов изоляции на НЧ мультичастотный генератор МК-510 сопровождает полноценной частотой 26 кГц с любыми режимами поиска.
Поиск в пассивном режиме и на любой частоте 250 Гц - 35 кГц
- КАРТА ЭНЕРГО - позволяет вести поиск силовых кабелей в режиме "КАРТА КАБЕЛЯ";
- КЛАССИЧЕСКИЙ ЭНЕРГО - поиск силовых кабелей промышленной частоты по максимуму, минимуму и в режиме "Максимум минус";
- СПЕКТР - энергоспектр для поиска силовых кабелей и широкий спектр для поиска различных коммуникаций;
- 100 Гц - для катодной защиты газо-нефтепроводов;
- ВЫБОР ЧАСТОТЫ - любая частота в диапазоне 250 Гц - 35 кГц.
Особенности трассодефектоискателя (без генератора) Поиск-510 Мастер:
- Выбор любой частоты 200 Гц - 35 кГц;
- GSM дистанционное управление генератором;
- GPS запись трассы с глубиной + отсчет расстояния;
- Карта кабеля;
- Карта+ / Компас;
- Максимум минус;
- Карта энерго;
- Свой-чужой автомат.
Технические характеристики трассодефектоискателя (без генератора) Поиск-510 Мастер:
| Параметр | Значение |
| Активные частоты | 273,5 ± 1 Гц 2187,5 ± 1 Гц 6562,5 ± 3 Гц 26 250 Гц ± 12 Гц 200-35 000 Гц |
| Полоса пропускания по уровню –3 дБ (не более): Для частоты 26 250 Гц Для частоты 6562,5 Гц Для частоты 2187,5 Гц Для частоты 273,5 Гц | 150 Гц 45 Гц 15 Гц 2,5 Гц |
| Максимально определяемая глубина залегания трассы | 6 м |
| Точность измерения глубины | ±5%+0,1 м |
| Точность отыскания | 10 см |
| Поиск повреждения изоляции с переходным сопротивлением1 | 0 – 10 кОм |
| Полоса пропускания без фильтра, режим «СПЕКТР» | 10 - 26 000 Гц |
| Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч (не менее) | 13 ч |
| Потребляемая мощность (не более) | 1,2 Вт |
| Электропитание: встроенные аккумуляторы | 4 шт. АА, Ni-Mh |
| Время зарядки аккумуляторных батарей (не более) | 4 ч |
| Габаритные размеры прибора | 257 х 88 х 685 мм |
| Масса прибора (включая аккумуляторную батарею, без сумки) | 2 кг |
Комплект поставки Поиск-510 Мастер
| № | Наименование | Количество |
| 1 | Приемник 510 Мастер | 1 |
| 2 | Аккумулятор Ni-Mh «АА» | 6 |
| 3 | Сетевой адаптер 12В | 1 |
| 6 | Руководство по эксплуатации | 1 |
Дополнительная комплектация Поиск-510 Мастер
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Наушники |
| 2 | Сумка для наушников |
