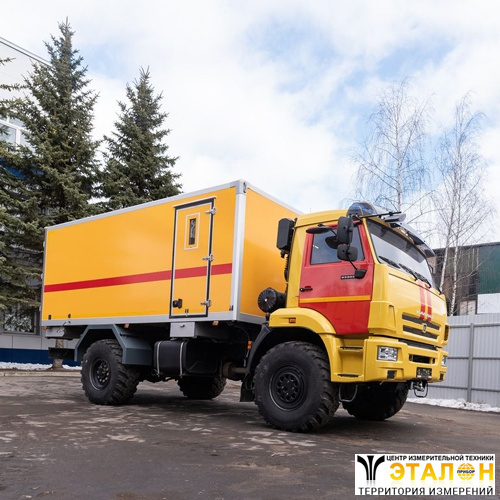

АНГСТРЕМ-3 - комплексная передвижная электролаборатория ЭТЛ
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Назначение комплексной передвижной электролаборатории ЭТЛ АНГСТРЕМ-3:
Профессиональная электротехническая лаборатория АНГСТРЕМ-3 позволяют решать полный комплекс задач по испытаниям диагностике и поиску мест повреждений подземных кабельных линий, испытаниям оборудования подстанций.
Комплексная передвижная электролаборатория ЭТЛ АНГСТРЕМ-3 предназначена для:
- Испытания подземных кабельных линий с любым типом изоляции;
- Определение расстояния до мест повреждений силовых кабелей наиболее современными и эффективными методами:
- методом отраженных импульсов;
- методом импульсно-дуговым;
- методом волны напряжения;
- методом волны тока; - Высокоточное определение мест повреждений подземных кабелей топологическими методами:
- индукционным;
- акустическим;
- акустико-электромагнитным;
- потенциальным; - Обследование местности и поиск трассы коммуникаций и кабельных линий, в том числе находящихся под напряжением частотой 50 Гц;,
- Определение глубины залегания подземных коммуникаций;
- Выбор определенного 1-фазного или 3-фазного кабеля из пучка;
- Прожигание мест повреждения изоляции силовых кабелей;
- Испытание оборудования подстанций;
- Измерение параметров высоковольтной изоляции;
- Измерение параметров силовых трансформаторов на низком напряжении;
- Диагностика состояния изоляции силовых кабелей методом измерения параметров частичных разрядов на сверхнизкой частоте;
- Диагностика низковольтной аппаратуры;
- Проверка релейной защиты;
- Проверка автоматических выключателей.
Технические характеристики комплексной передвижной электролаборатории ЭТЛ АНГСТРЕМ-3:
| Параметр | Значение | |
| Транспортная база | ||
| Базовое шасси. Общая комплектация | По выбору заказчика | |
| Система управления лабораторией | ||
| Назначение | Централизованный контроль над процессами испытаний и измерений, поиском мест повреждений | |
| Типы систем управления | Автоматизированная (компьютеризированная) система управления. Оперативная информация отражается на мониторе пульта управления. Управление процессами осуществляется с помощью специализированного программного обеспечения. Автоматическое сохранение результатов испытаний и измерений; система управления классического типа. Оснащена ручными органами управления и цифровым табло, на котором отображаются результаты измерений и испытаний в цифро-аналоговом виде. | |
| Конструкция | Модульная, состоит из трех стоек шириной 19” и высотой над уровнем столешницы не более 400 мм. Стойки встроены в единый ударопрочный каркас, имеющий высокую стойкость к транспортным нагрузкам. Наличие вместительной столешницы шириной 1700 мм и глубиной 340 мм позволяет удобно размещать приборы и производить записи. Предусмотрена ниша для ног оператора под столешницей по центру стойки | |
| Основные модули лаборатории | ||
| Модуль высоковольтной коммутации | Назначение | Для безопасного дистанционного переключения высоковольтных выводов основного оборудования и измерительных приборов на высоковольтные экранированные кабели |
| Тип подключения к кабельной линии | 1-фазный или 3-фазный. Позволяет при помощи одной ручки управления выбрать фазу кабеля и вид оборудования электролаборатории. | |
| Модуль безопасности питания | Развязка элементов системы управления от питающей сети и стабилизация напряжения питания | |
| Модуль регулятора напряжения | Плавное регулирование выходных напряжений силовых модулей электролаборатории (особенность - «сухая», виброустройчивая конструкция) | |
| Модуль низковольтных измерений | Проведение низковольтных измерений параметров силовых трансформаторов (коэффициента трансформации трансформаторов, сопротивления обмоток трансформаторов и др.) | |
| Модуль измерения тангенса угла потерь | Контроль параметров изоляции высоковольтного оборудования | |
| Испытательно-прожигающий комплекс; Система измерения высокого напряжения СВИ-100/140; Источник испытательного напряжения; Автоматический ограничитель тока; Автоматический разрядный комплекс | Назначение | Испытания выпрямленным напряжением и переменным напряжением промышленной частоты. |
| Дополнительные функции | Прожигание поврежденной изоляции силовых кабелей на высоком напряжении величиной до 60 кВ, формирование сигнала при поиске мест повреждения силовых кабелей методом волны напряжения. | |
| Особенность | Низкое потребление — не более 6кВА даже при выходной мощности до 20кВА | |
| Модуль связи комбинированный | Автоматическое ограничение токов, возникающих при пробое объекта; формирование сигнала при поиске мест повреждения силовых кабелей методом волны напряжения (опция); создание возможности совместной работы источника испытательного напряжения и основной прожигающей установки (опция) | |
| Измерительный комплекс Кабельная рефлектометрическая система КР-90 Адаптеры | Назначение | Определение расстояния до неоднородностей волнового сопротивления в кабельных линиях; измерение длины кабельной линии при известном коэффициенте укорочения; измерение коэффициента укорочения кабельной линии при известной длине; измерение расстояния до горящей дуги в режиме импульсно-дугового метода (ARC); измерение расстояния до места пробоя методом колебательного разряда по напряжению (DECAY); измерение расстояния до повреждения методом колебательного разряда по току (ICE) |
| Тип подключения к кабельной линии | 3-фазное | |
| Особенность | Управление производится при помощи автоматизированной системы управления электролабораторией, позволяет осуществлять оперативное сохранение и просмотр результатов измерений | |
| Модуль прожигания | Назначение | Прожиг изоляции силовых кабелей с целью снижения переходного сопротивления в месте повреждения до величины, позволяющей применять индукционный или акустический методы поиска мест повреждений |
| Количество ступеней | 4 ступени прожигания выпрямленным напряжением величиной до 15кВ; 3 ступени дожигания на переменном токе величиной до 91 А | |
| Особенность | Безразрывное переключение ступеней выходного напряжения без выключения модуля, в том числе при полной мощности; Принцип работы установки исключает лавинообразное неуправляемое образование «металлического мостика» | |
| Модуль акустический | Назначение | Создание мощных электрических разрядов в месте повреждения изоляции силовых кабельных линий при акустическом и импульсно-дуговом методах поиска |
| Диапазоны выходного напряжения | 9, 18, 36 кВ | |
| Максимальная энергия | До 2600 Дж (опция – до 4000 Дж) | |
| Оборудование для трассировки и поиска мест повреждений кабельных линий Комплект поисковый КП-500К | Назначение | Определение мест повреждений, глубины залегания подземных кабелей, обследования местности, поиска трассы коммуникаций, выбора кабеля из пучка |
| Особенности | Наличие функции оценки расстояния до места повреждения акустико-электромагнитным методом | |
| Система кабельных барабанов и соединительных кабелей | Назначение | Оперативное подключение передвижных электротехнических лабораторий к объектам испытаний, питающей сети и системе защитного заземления |
| Конструкция | Плоская конструкция с односторонним доступом обеспечивает свободный проход в высоковольтном отсеке | |
| Безопасность | Все барабаны имеют быстродействующие запоры для защиты от прокручивания во время движения транспортного средства | |
| Количество барабанов | 4 или 6, в зависимости от типа подключения к кабелю (1-фазное или 3-фазное) | |
| Модуль контроля заземления | Контроль качества цепей заземления и величины потенциала на кузове электролаборатории | |
| Модуль автономного электропитания | Назначение | Обеспечение полноценной работы всех (основных) модулей электролаборатории на полной мощности в автономном режиме |
| Виды | Дизельный генератор, бензогенератор | |
| Варианты установки | Съемный (серийное исполнение), стационарный, в т.ч. на малогабаритных шасси (по заказу) | |
| Система обеспечения электробезопасности | Назначение | Обеспечение электробезопасности персонала электролаборатории |
| Состав | Модуль контроля безопасности, датчики положения дверей, звуковая сигнализация, световая сигнализация, кнопка аварийного выключения, входной расцепитель с видимым разрывом контактов, комплект автоматических замыкателей, защитный изолирующий трансформатор | |
Комплект поставки
Комплект поставки АНГСТРЕМ-3
| № | Наименование | Количество |
| 1 | Комплексная передвижная электролаборатория ЭТЛ АНГСТРЕМ-3 | 1 |
Дополнительная комплектация АНГСТРЕМ-3:
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Высоковольтная СНЧ-установка |
| 2 | Измеритель параметров силовых трансформаторов |
| 3 | Измеритель параметров электроизоляции Мегаометр |
| 4 | Дополнительные приборы, оборудование, инструменты, средства индивидуальной защиты и другое |
