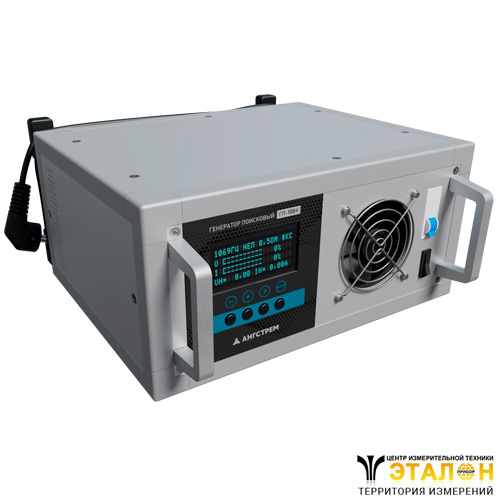

ГП-100К - генератор поисковый
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Назначение генератора поискового ГП-100К:
В качестве источника тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабелей индукционным или потенциальным методом.
Генератор используется в составе комплекта поискового КП-100К совместно с приемником поисковым ПП-500К. Позволяет вести работы на кабельных линиях протяженностью до 20 км и глубиной залегания до 8 м.
Особенности генератора поискового ГП-100К:
Эффективность. Синусоидальная форма сигнала обеспечивает максимальное использование мощности генератора при работе с узкополосным помехозащищенным приемником. Способность выдавать полную мощность в широком диапазоне сопротивлений нагрузок генератора.
Универсальность. Позволяет использовать для поиска повреждений индукционный или потенциальный метод. Автоматическое согласование с нагрузкой и отображение величины сопротивления упрощают работу с прибором. Генератор может использоваться для дожига поврежденной изоляции кабеля (ток до 19,5 А).
Надежность. Генератор имеет защиты от короткого замыкания, перенапряжения, перегрева, реактивной мощности. Проведение непрерывной автоматической диагностики аппарата. Автоматическое ограничение выходной мощности, тока и напряжения при работе на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения параметров генератора. Проводится контроль качества коммутации генератора с источником питания, испытуемой коммуникацией, заземлением, персональным компьютером. Время непрерывной работы прибора не ограничено.
Применение вблизи промышленных объектов. Все рабочие частоты генератора не кратны основным промышленным частотам напряжения и их гармоникам, поэтому прибор не влияет на работу другой электронной аппаратуры.
Увеличение мощности. Конструктивные особенности поискового генератора ГП-100К позволяют производить параллельное или последовательное соединение двух источников напряжения. Параллельное соединение двух генераторов ГП-100К позволяет увеличить выходной ток в 2 раза, а последовательное соединение приводит к увеличению в 2 раза выходного напряжения. Важно: допускается производить соединение только одинаковых генераторов (только двух генераторов поисковых ГП-100К). Подключение к нагрузке источников напряжения разной мощности и (или) разных производителей может повлечь за собой выход оборудования из строя.
Индикация параметров. Генератор позволяет контролировать напряжение, ток и сопротивление кабельной линии.
Изменение частот. Возможность редактирования частот пользователем (добавление, изменение).
Выбор программного обеспечения. По желанию заказчика возможна установка англоязычного ПО.
Низкая стоимость. Цена поискового генератора в несколько раз ниже стоимости импортных аналогов.
Перед отгрузкой заказчику каждый генератор проходит прогон в течение 5 рабочих дней (40 часов).
Принцип работы генератора поискового ГП-100К:
Индукционный метод. Создаваемый генератором ГП-100К ток индуцирует вокруг коммуникации электромагнитное поле. С помощью магнитной антенны МА-500 поискового приемника ПП-500К, находящейся в этом поле, обнаруживается электрический сигнал. Уровень сигнала служит информативным параметром поиска. Пространственное положение локальных максимумов и минимумов сигнала относительно коммуникации позволяет определить ее трассу и глубину залегания. Применение данного метода дает возможность определить расположение муфт, экранирующих перекрытий и мест повреждений кабельной линии.
Потенциальный метод. Разность потенциалов создается протекающими в объеме грунта токами, которые возникают вследствие утечки в месте повреждения изоляции, где образуется гальваническая связь с грунтом. Используется переменное напряжение, задаваемое генератором ГП-100К. Величина измеренного напряжения и характер его изменения вдоль коммуникации являются информативными параметрами для локализации места повреждения с помощью устройства потенциального АР-500 (А-рамка).
Технические характеристики генератора поискового ГП-100К:
| Параметр | Значение |
| Выходная мощность генератора на согласованную активную нагрузку, не менее | 100 Вт |
| Рабочие частоты генератора | 480, 1069, 9796 Гц (возможна перестройка частот пользователем) |
| Форма выходного сигнала генератора | Синусоида |
| Коэффициент нелинейных искажений на рабочих частотах, не более | 1 % |
| Режим работы | Непрерывный или импульсный |
| Время непрерывной работы | Не ограничено |
| Возможность настройки частот генератора (добавление, изменение) | ✓ |
| Возможность параллельного или последовательного подключения двух генераторов к нагрузке | ✓ |
| Мультичастотный режим (двух-, трехчастотный) | ✓ |
| Автоматическое согласование нагрузки | ✓ |
| Энергонезависимое сохранение установленного режима работы и последующий вызов этого режима оператором | ✓ |
| Дожиг дефектной кабельной изоляции | ✓ |
| Микропроцессорное управление | ✓ |
| Согласование выходного сопротивления генератора с нагрузкой | Автоматическое или ручное |
| Диапазоны согласования | 0,5; 2; 8; 32; 128 Ом |
| Общий диапазон согласования | от 0,25 до 256 Ом |
| Напряжение холостого хода генератора на диапазоне согласования 256 Ом | 150 ±12 В |
| Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом | 18,3 ±1,5 А |
| Управление генератором | Автономно с индикацией режимов и параметров на дисплее |
| Дистанционно от персонального компьютера по интерфейсу RS-232 или RS-485 | |
| Время готовности к работе при температуре окружающей среды выше -10 °С | 15 секунд |
| Время готовности к работе при температуре окружающей среды ниже -10 °С | от 1 до 2 минут |
| Системы безопасности генератора | |
| Самодиагностика генератора | ✓ |
| Температурный контроль | ✓ |
| Контроль напряжения питания генератора | ✓ |
| Контроль качества коммутации генератора с источником питания, испытуемой коммуникацией, заземлением, персональным компьютером | ✓ |
| Автоматическое ограничение выходной мощности, тока и напряжения при работе на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения параметров генератора | ✓ |
| Эксплуатационные характеристики генератора | |
| Рабочее положение генератора | Любое положение при надежном креплении |
| Потребляемая мощность, не более | 220 Вт |
| Напряжение питания генератора от сети переменного тока частотой 50 Гц | от 187 до 242 В |
| Напряжение питания генератора от ИПТ | от 10,8 до 14,2 В |
| Температура окружающей среды | от -30 до +40 °С |
| Допускается эксплуатация генератора при температуре окружающей среды до +55 ºС, при этом выходная мощность автоматически снижается системой безопасности | |
| Относительная влажность воздуха при 25 °С | 90 % |
| Атмосферное давление | от 630 до 800 мм рт. ст. |
| Габаритные размеры (Ш х Г х В) | 325 х 355 х 180 мм |
| Масса генератора | 10 кг |
Комплект поставки ГП-100К
| № | Наименование, Индекс | Применение | Фото | Количество |

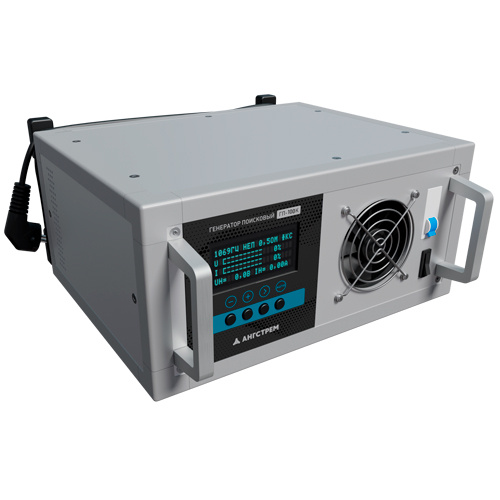

| 1 | Генератор поисковый ГП-100К | Предназначен для подачи электрического сигнала звуковой частоты для определения мест повреждения силовых кабелей индукционным или потенциальным методом. | 1 | |
| 2 | Устройство соединительное | 1 | ||
| 3 | Провод заземления | 1 | ||
| 4 | Разъем USB под кабель интерфейса RS-485 | По отдельному заказу (комплектуется бесплатно). | 1 | |
| 5 | Кабель интерфейса RS-232 | По отдельному заказу (комплектуется бесплатно). | 1 | |
| 6 | Сумка для транспортировки и укладки | Сумка укладочная генератора ГП-100К. | 1 | |
| 7 | Эксплуатационная документация | 1 | ||

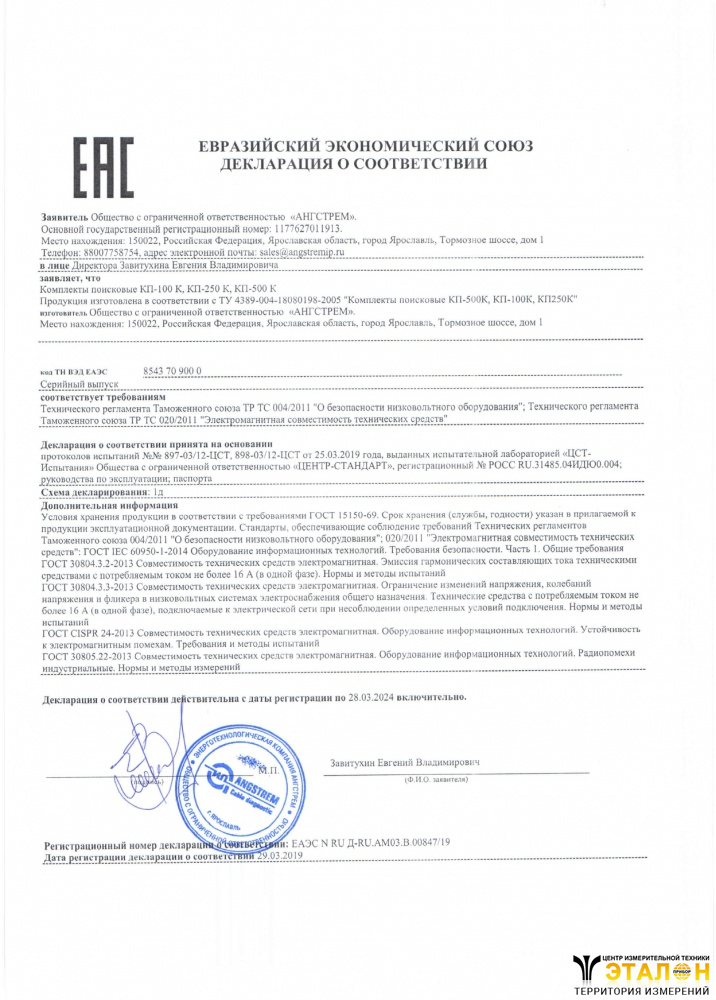

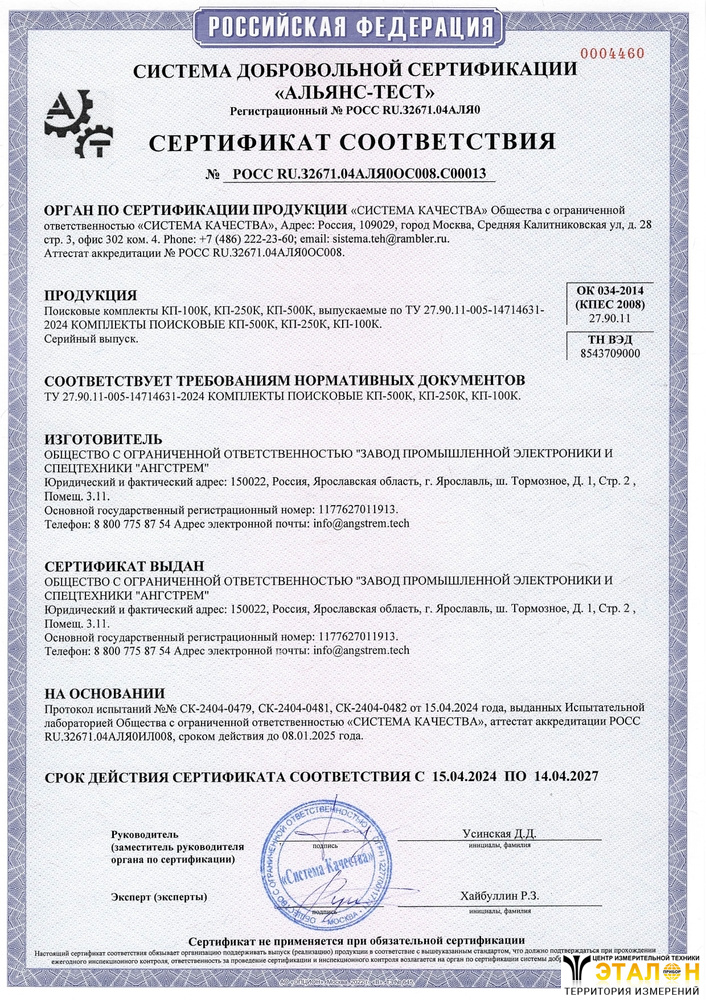

| 8 | Декларация о соответствии требованиям технического регламента Таможенного союза (Сертификат качества) | 1 | ||
| 9 | Методика «Поиск повреждений подземных силовых кабелей» | 1 |
