Испытания средств индивидуальной защиты человека от поражения электрическим током.
Напряжение питания через автоматический выключатель поступает на понижающий трансформатор (для питания цепей управления и измерения) и на автотрансформатор, на котором установлен концевой выключатель, не позволяющий включить высокое напряжение «толчком». Включение высокого напряжения производится нажатием кнопки «ПУСК», после чего, при замкнутых контактах блокировки на разъеме XS2 и внешней блокировки, регулируемое напряжение с автотрансформатора поступает на источник испытательного напряжения и включается индикация «ВЫСОКОЕ НАПРЯЖЕНИЕ». Отключение высокого напряжения производится нажатием кнопки «СТОП». Измерение выходного напряжения осуществляется измерительной системой. Измерение тока осуществляется встроенным миллиамперметром.
Параметр | Значение |

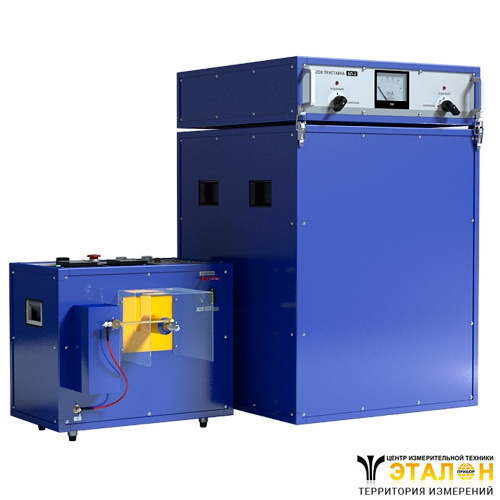

Аппарат высоковольтный АВ-20М | |
Напряжение питания частотой 50 Гц | 220 ±22 В |
Наибольшее рабочее переменное напряжение | 20 кВ |
Наибольший выходной ток | 22,5 мА |
Относительная погрешность измерения выходного напряжения, не более | 3 % |
Относительная погрешность измерения выходного тока, не более | 3 % |
Потребляемая мощность, не более | 0,6 кВА |
Габаритные размеры | 310 × 510 × 640 мм |
Масса | 32 кг |
Блок-приставка БП-2 | |
Количество испытуемых средств защиты (перчаток, бот) | 2 |
Относительная погрешность измерения выходного тока, не более | 1,5 % |
Габаритные размеры | 640 × 600 × 1015 мм |
Масса | 49 кг |
Условия эксплуатации | |
Температура окружающей среды | От +10 до +40 °С |
№ | Наименование | Количество |
1 | Аппарат высоковольтный АВ-20М | 1 |
2 | Блок-приставка БП-2 | 1 |
3 | Кабель сетевой | 1 |
4 | Кабель соединительный | 1 |
5 | Кабель высоковольтный | 1 |
6 | Провод заземления | 2 |
7 | Подвеска для перчаток | 4 |
8 | Подвеска для бот | 2 |
9 | Подвеска для электроинструмента | 1 |
10 | Емкость для воды | 1 |
11 | Паспорт установки высоковольтной И-20М | 1 |
