Описание комплекта поискового КП-250К:
Комплект поисковый КП-250К предназначен для определения мест повреждений, глубины залегания подземных кабелей, обследования местности, поиска трассы коммуникаций, выбора кабеля из пучка. КП-250К состоит из генератора поискового ГП-250К и приемника поискового ПП-500К, упакованных в укладочные сумки.
Назначение комплекта поискового КП-250К:
- Локализация повреждений подземных кабелей индукционным, акустическим и потенциальным методами;
- Определение расстояния до места повреждения и направления движения оператора в сторону повреждения при помощи акустико-индукционного (или акустико-электромагнитного) метода;
- Обследование местности и поиск трассы коммуникаций, в том числе находящихся под напряжением (кабельных линий, трубопроводов и другого);
- Определение глубины залегания подземных коммуникаций;
- Выбор кабеля из пучка;
- Локализация повреждений оболочки кабеля, в том числе с изоляцией из сшитого полиэтилена;
- Поиск мест утечки из трубопровода.
Комплект поисковый КП-250К обеспечивает работу с кабельными линиями протяженностью до 30 км и глубиной залегания до 10 м.
Точность локализации места повреждения зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления), квалификации и практических навыков пользователя. Максимальная точность определения места повреждения достигает 10 см.
Особенности комплекта поискового КП-250К:
Эффективность. Синусоидальная форма сигнала обеспечивает максимальное использование мощности генератора при работе с узкополосным помехозащищенным приемником. Способность выдавать полную мощность в широком диапазоне сопротивлений нагрузок генератора.
Сокращение времени поиска. Приемник позволяет оценивать расстояние до места неисправности и локализовать место повреждения при работе акустическим методом совместно с генератором акустических ударных волн. Индикация разности между максимальными значениями текущего и предыдущего уровня сигнала позволяет определить направление движения оператора в сторону повреждения.
Помехозащищенность. Качество и временная стабильность выходного сигнала генератора обеспечивают необходимую избирательность, а соответственно, помехозащищенность. Все рабочие частоты генератора не кратны основным промышленным частотам напряжения и их гармоникам, поэтому прибор не влияет на работу другой электронной аппаратуры. Высокая избирательность приемника обеспечивает помехозащищенность и эффективную работу в самых оживленных и шумных местах.
Надежность. Генератор имеет защиты от короткого замыкания, перенапряжения, перегрева, реактивной мощности. Проведение непрерывной автоматической диагностики аппарата. Автоматическое ограничение выходной мощности, тока и напряжения при работе на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения параметров генератора. Проводится контроль качества коммутации генератора с источником питания, испытуемой коммуникацией, заземлением, персональным компьютером. Время непрерывной работы прибора не ограничено.
Увеличение мощности. Конструктивные особенности поискового генератора ГП-250К позволяют производить параллельное или последовательное соединение двух источников напряжения. Параллельное соединение двух генераторов ГП-250К позволяет увеличить выходной ток в 2 раза, а последовательное соединение приводит к увеличению в 2 раза выходного напряжения. Благодаря этому электромагнитное поле усиливается, а следовательно, появляется возможность проводить работы по поиску повреждений на более протяженных кабельных линиях или на кабельных линиях с большей глубиной залегания. Важно: допускается производить соединение только одинаковых генераторов (только двух генераторов поисковых ГП-250К). Подключение к нагрузке источников напряжения разной мощности и (или) разных производителей может повлечь за собой выход оборудования из строя.
Индикация параметров. Генератор позволяет контролировать напряжение, ток и сопротивление кабельной линии. Поисковый приемник оснащен промышленным ЖК-дисплем с подогревом и регулируемой подсветкой, что позволяет работать при температурах окружающей среды до -30 °С, в любых условиях освещенности и при этом комфортно воспринимать показания приемника. Оценка уровня сигнала производится по цифровой шкале на дисплее приемника и (или) по громкости в головных телефонах ТФ-500. Контроль состояния аккумулятора осуществляется с помощью индикатора на дисплее.
Изменение частот. Возможность редактирования частот пользователем (добавление, изменение).
Выбор программного обеспечения. Устанавливается русско- и англоязычное программное обеспечение.
Низкая стоимость. Цена комплекта в несколько раз ниже стоимости импортных аналогов.
Перед отгрузкой заказчику каждый генератор проходит прогон в течение 5 рабочих дней (40 часов).
Принцип работы комплекта поискового КП-250К:
Индукционный метод. Создаваемый генератором ГП-250К ток индуцирует вокруг коммуникации электромагнитное поле. С помощью магнитной антенны МА-500 поискового приемника ПП-500К, находящейся в этом поле, обнаруживается электрический сигнал. Уровень сигнала служит информативным параметром поиска. Пространственное положение локальных максимумов и минимумов сигнала относительно коммуникации позволяет определить ее трассу и глубину залегания. Применение данного метода дает возможность определить расположение муфт, экранирую щих перекрытий и мест повреждений кабельной линии.
Акустический метод. Информативным сигналом является уровень кратковременного звукового сигнала (щелчка, удара), возникающего одновременно с кратковременным электрическим искровым разрядом, возникающим в месте повреждения кабеля в момент подачи на него высоковольтного импульса электрического напряжения. Для контроля и индикации сигнала используется высокочувствительный акустический датчик АД-500, преобразующий звуковой сигнал в электрический. Датчик подключен к переносному универсальному приемнику ПП-500К, снабженному звуковой и визуальной индикацией.
Акустико-индукционный метод. Сочетание акустического метода поиска с индукционным является эффективным в сложных случаях, когда акустический сигнал слаб и имеет «размытую» характеристику без четкого максимума. Это уменьшает точность определения и затрудняет локализацию места повреждения кабеля. Приемник поисковый ПП-500К позволяет применять при поиске мест повреждений акустико-индукционный (или акустико-электромагнитный) метод. Магнитное поле, возникающее при разряде, достигает магнитной антенны, встроенной в корпус приемника, практически мгновенно. Скорость распространения звука в грунте измеряется сотнями метров в секунду. Поэтому, принимая оба сигнала и измеряя время запаздывания звука относительно момента возникновения магнитного поля, можно оценить расстояние до места повреждения. При приближении к МП задержка акустического сигнала будет уменьшаться и непосредственно над ним станет минимальной.
Потенциальный метод. Разность потенциалов создается протекающими в объеме грунта токами, которые возникают вследствие утечки в месте повреждения изоляции, где образуется гальваническая связь с грунтом. Используется переменное напряжение, задаваемое генератором ГП-250К. Величина измеренного напряжения и характер его изменения вдоль коммуникации являются информативными параметрами для локализации места повреждения с помощью устройства потенциального АР-500 (А-рамка).
Технические характеристики комплекта поискового КП-250К:
| Наименование | Пассивный режим определения трассы (ПТ)/ Гармоники | Поиск индукционным методом (ИМ) | Поиск акустическим методом (АМ) / УП | Поиск потенциальным методом (ПМ) | ||
| Приемник поисковый ПП-500К | ||||||
| Рабочая частота | 50/50 x N* Гц | 480 Гц | 1069 Гц | 9796 Гц | от 40 до 4000 Гц | - |
| Полоса пропускания по уровню – 3дБ | от 60 до 100 / 6±1 Гц | 6±1 Гц | от 50 до 1000 Гц / 5%*** | - | ||
| Избирательность при расстройке на ±20 Гц, не менее | - | 40 дБ** | - | - | ||
| Чувствительность, не более | 40 / 10 мкВ | 10 мкВ | 10 мкВ | 20 мкВ | 20/20 мкВ | 20 мкВ |
| Порог шумоподавителя | - | -(20±3) дБ | - | - | ||
| Входное сопротивление | - | - | - | 100 кОм | ||
| * N – номер гармоники от 1 до 31. ** Избирательность обеспечивается для стандартных частот 480, 1069 и 9796 Гц. *** 5% - минимальная полоса пропускания в процентах к центральной частоте в режиме Узкая Полоса (УП). | ||||||
| Параметр | Значение | |||||
| Микропроцессорное управление | ✓ | |||||
| Мультичастотный режим работы индукционным методом (многочастотный режим приема сигналов) | ✓ | |||||
| Изменение, настройка частот/каналов приемника в широком диапазоне | ✓ | |||||
| Автоматический выбор режима работы в зависимости от подключенного аксессуара (единый многофункциональный разъем для аксессуаров) | ✓ | |||||
| Система шумоподавления для выделения полезного сигнала | ✓ | |||||
| Поиск повреждений на оболочке кабеля (в том числе для кабеля на полимерной основе) | ✓ | |||||
| Поиск мест утечки жидкости из трубопровода | ✓ | |||||
| Выбор неисправного кабеля из пучка | ✓ | |||||
| Определение глубины залегания подземных коммуникаций | ✓ | |||||
| Оценка расстояния до места повреждения акустическо-индукционным методом | ✓ | |||||
| Трассировка кабельной линии при работе акустическо- индукционным методом | ✓ | |||||
| Полная настройка фильтров принимаемого сигнала (акустический метод) | ✓ | |||||
| Индикация разности между максимальными значениями текущего и предыдущего уровня сигнала (акустический метод) | ✓ | |||||
| Прослушивание всего спектра сигналов, принимаемых акустическим датчиком («широкополосный режим») | ✓ | |||||
| Анализ уровня гармоник сетевой частоты (режим «Гармоники») | ✓ | |||||
| Вывод на ЖК-дисплей или наушники сигнала с различных каналов/режимов | ✓ | |||||
| Аналоговая шкала входного сигнала приёмника с оцифровкой в процентах | ✓ | |||||
| Простое, интуитивно понятное управление приемником с помощью двух энкодеров | ✓ | |||||
| Оперативное отключение наушников | ✓ | |||||
| Сохранение режима работы и параметров при выключении/включении приемника | ✓ | |||||
| Автовыключение приемника (режим исключает недопустимый разряд приемника) | ✓ | |||||
| Подсветка и настройка контраста ЖК-дисплея | ✓ | |||||
| Автоматический и ручной режимы подогрева ЖК-дисплея (для эксплуатации при температурах от -30 до +5 °C) | ✓ | |||||
| Индикация на ЖК-дисплее температуры окружающей среды | ✓ | |||||
| Органы управления приемником | два энкодера (левый, правый) | |||||
| ЖК-дисплей | ||||||
| Разъёмы на боковой части корпуса приемника | многофункциональный разъём для аксессуаров | |||||
| для телефонов головных ТФ-500 | ||||||
| Рабочее положение приёмника | произвольное | |||||
| Дисплей приёмника обеспечивает индикацию следующей информации | 1. Выбранный режим работы. 2. Отключение/включение наушников. 3. Отображение опция «Подавления шумов». 4. Состояние аккумулятора приемника. 5. Входного сигнала приёмника. 6. Индикация «Усиления» и «Громкости». 7. Температура окружающей среды. 8. Другие сопутствующие параметры. | |||||
| Индикация сигнала (оценка уровня сигнала) | акустическое восприятие | |||||
| визуальное восприятие | ||||||
| Режимы работы индукционным методом | режим «Поиск трасс» | |||||
| режим «Гармоники» | ||||||
| стандартный индукционный режим на одном из настраиваемых частот каналов | ||||||
| мультичастотный режим (чередование частот) | ||||||
| Режимы работы акустическим методом | акустический режим с настройкой фильтров | |||||
| режим «Узкая полоса» с настройкой фильтров | ||||||
| широкополосный режим | ||||||
| акустический режим с магнитной составляющей (Оценка расстояния до места повреждения) | ||||||
| Дополнительные режимы работы | режим «Подавление шума» для акустического и индукционного методов | |||||
| режим «Частотной модуляции» для индукционного метода | ||||||
| Частота прослушивания | во всех режимах ИМ — 1 кГц | |||||
| в режиме ПТ — 50 или 50 x N Гц в режиме гармоники | ||||||
| в режиме частотной модуляции — от 100 до 1 500 Гц | ||||||
| Диапазон изменения частот приемника пользователем | от 50 до 10 000 Гц | |||||
| Ослабление зеркального канала приёма на частоте 480 Гц, не менее | 80 дБ | |||||
| Ослабление комбинационных каналов приёма, не менее | 60 дБ | |||||
| Диапазон по забитию внеполосной помехой (50 - 300 Гц) в канале 1069 Гц, не менее | 70 дБ | |||||
| Чувствительность по магнитному полю в режиме индукционного метода, не более | 50 мкА/м | |||||
| Отношение сигнал/шум, не менее | 46 дБ | |||||
| Диапазон регулировки усиления во всех режимах приёма, не менее | 70 дБ | |||||
| Установка акустического датчика обеспечивающая оптимальную чувствительность | для твердого грунта – непосредственная установка | |||||
| для грунта средней твердости – на треноге | ||||||
| для мягкого грунта – на треноге с дополнительным стержнем | ||||||
| Рабочее положение приёмника | произвольное | |||||
| Время непрерывной работы приемника при температуре окружающей среды выше +5 °С, не менее | 60 часа | |||||
| Время непрерывной работы приемника при условии включении подогрева дисплея на 100% при температуре ниже -20 °С, не менее | 4 часа | |||||
| Время полного заряда | 60 минут | |||||
| Условия автовыключения приемника | в течение 5 минут отсутствует воздействие на энкодеры и уровень входного сигнала не превышает 5 % | |||||
| Температура окружающей среды | от -30 до +40 °С | |||||
| Относительная влажность воздуха при 25°С | 90 % | |||||
| Атмосферное давление | от 630 до 800 мм рт. ст. | |||||
| Габаритные размеры | 190 х 95 х 170 мм | |||||
| Масса приемника | 1,2 кг | |||||
| Генератор поисковый ГП-250К | ||||||
| Выходная мощность генератора на согласованную активную нагрузку, не менее | 250 Вт | |||||
| Рабочие частоты генератора | 480, 1069, 9796 Гц (возможна перестройка частот пользователем) | |||||
| Форма выходного сигнала генератора | синусоида | |||||
| Режим работы | непрерывный или импульсный | |||||
| Время непрерывной работы | не ограничено | |||||
| Возможность параллельного или последовательного подключения двух генераторов к нагрузке | ✓ | |||||
| Мультичастотный режим (двух-, трехчастотный) | ✓ | |||||
| Автоматическое согласование нагрузки | ✓ | |||||
| Согласование выходного сопротивления генератора с нагрузкой | автоматическое или ручное | |||||
| Общий диапазон согласования | от 0,25 до 256 Ом | |||||
| Управление генератором | автономно с индикацией режимов и параметров на дисплее | |||||
| дистанционно от персонального компьютера по интерфейсу RS-232 или RS-485 | ||||||
| Время готовности к работе при температуре окружающей среды выше -10 °С | 15 секунд | |||||
| Время готовности к работе при температуре окружающей среды ниже -10 °С | от 1 до 2 минут | |||||
| Потребляемая мощность, не более | 440 Вт | |||||
| Температура окружающей среды | от -30 до +40 °С | |||||
| Габаритные размеры (без кейса) (ШхГхВ) | 380х352х180 мм | |||||
| Габаритные размеры сумки (ШхГхВ) | 500х230х370 мм | |||||
| Масса генератора | 11 кг | |||||
| Масса генератора с сумкой | 12,4 кг | |||||
| Масса сумки | 1,4 кг | |||||

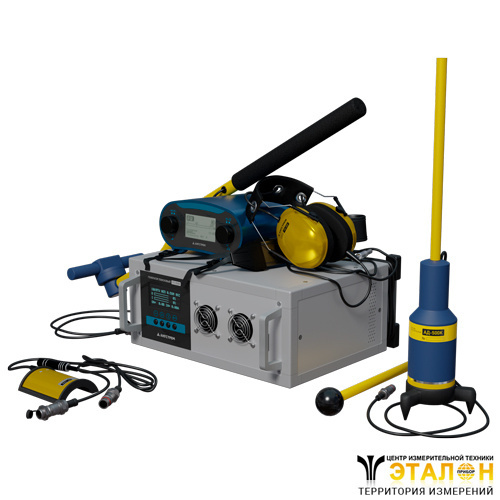

Комплект поставки КП-250К
| № | Наименование, Индекс | Применение | Фото | Количество |
| 1 | Генератор поисковый ГП-250К | Предназначен для подачи электрического сигнала звуковой частоты для определения мест повреждения силовых кабелей индукционным или потенциальным методом. | 1 | |
| 2 | Устройство соединительное | 1 | ||
| 3 | Провод заземления | 1 | ||
| 4 | Разъем USB под кабель интерфейса RS-485 | По отдельному заказу (комплектуется бесплатно). | 1 | |
| 5 | Кабель интерфейса RS-232 | По отдельному заказу (комплектуется бесплатно). | 1 | |
| 7 | Сумка укладочная | 1 | ||
| 8 | Приемник поисковый ПП-500К | Предназначен для определения мест повреждений и глубины залегания кабелей, обследования местности и поиска трассы коммуникаций, выбора кабеля из пучка. | 1 | |
| 9 | Антенна магнитная МА-500 | Предназначена для поиска трасс и мест повреждения подземных силовых кабелей индукционным методом. | 1 | |
| 10 | Рамка накладная НР-100 | Простое, надежное и эффективное устройство для выбора определенного кабеля из пучка кабелей. | 1 | |
| 11 | Датчик акустический АД-500 | Предназначен для преобразования механических колебаний грунта в электрический сигнал. | 1 | |
| 12 | Устройство зарядное УЗ-500 | Предназначено для заряда аккумуляторной батареи приёмников ПП-500А, ПА-1000А, ППТ-1А, ППТ-2А, ППТ-3А. Может быть использовано для заряда свинцово-кислотных аккумуляторных батарей, состоящих из трёх двухвольтовых элементов, имеющих ёмкость 0,5..2 Ач. | 1 | |
| 13 | Телефоны головные ТФ-500 | Предназначены для эксплуатации в составе индукционных поисковых приемников. | 1 | |
| 14 | Сумка укладочная | Сумка укладочная приёмника. | 1 | |
| 15 | Эксплуатационная документация (паспорт, руководство по эксплуатации) | 1 | ||

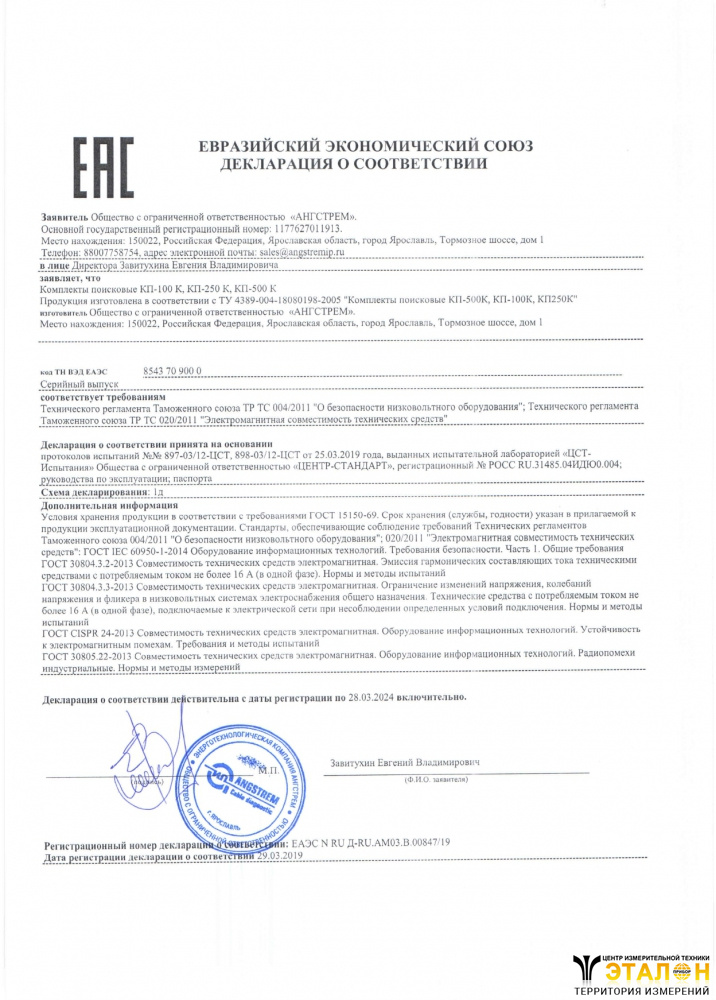

| 16 | Декларация о соответствии требованиям технического регламента Таможенного союза (Сертификат качества) | 1 | ||
| 17 | Методика «Поиск повреждений подземных силовых кабелей» | 1 |
