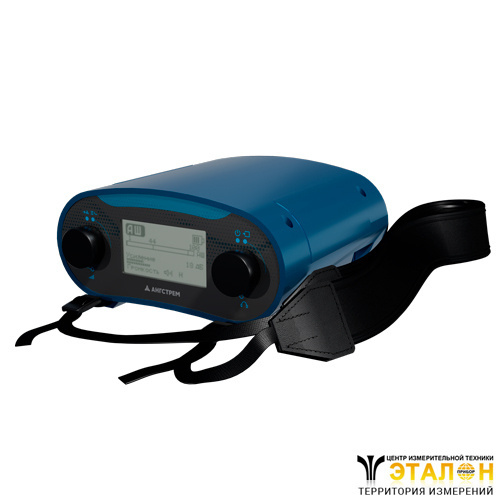

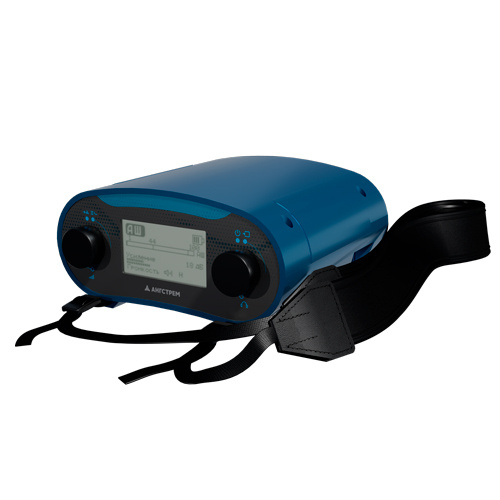

ПП-500К - приемник поисковый
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Назначение приемника поискового ПП-500К:
Приемник поисковый ПП-500К совместно с генератором поисковым ГП-500К (ГП-250К или ГП-100К), обеспечивает работу с кабельными линиями протяженностью до 50 км и глубиной залегания до 12 м.
Точность локализации места повреждения зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления), квалификации и практических навыков пользователя. Максимальная точность пределения места повреждения достигает 10 см.
- Высокоточное определение мест повреждений подземных кабелей индукционным, акустическим и потенциальным методами;
- Обследование местности и поиск трассы коммуникаций, в том числе находящихся под напряжением (кабельных линий, трубопроводов и др.);
- Определение глубины залегания подземных коммуникаций;
- Оценка расстояния до места повреждения и трассировка кабеля при работе акустическо-индукционным методом;
- Выбор кабеля из пучка;
- Локализация повреждений оболочки кабелей, в том числе с изоляцией из сшитого полиэтилена;
- Поиск мест утечки жидкости из трубопровода.
Особенности приемника поискового ПП-500К:
Уникальность.
Приемник позволяет одновременно осуществлять трассировку кабельной линии, оценивать расстояния до места неисправности и локализовать место повреждения при работе акустическим методом совместно с генератором акустическим ударных волн. Индикация разности между максимальными значениями текущего и предыдущего уровня сигнала позволяет определить направление движения оператора в сторону повреждения. Выбор режима работы приемника осуществляется автоматически в зависимости от подключенного аксессуара, благодаря единому многофункциональному разъему. Подогрев ЖК-дисплея (автоматический или ручной) позволяет комфортно вести работы при температурах окружающей среды до – 30 С.
Эффективность.
Высокая чувствительность и большой выбор дополнительных опций приемника позволяют выделять только полезный сигнал и успешно искать повреждения на кабельных трассах протяженностью до 50 км и глубиной залегания до 12 м с сопутствующими экранирующими коммуникациями (трубопроводами, ж/б перекрытиями и т.п.). При этом точность обнаружения места повреждения достигает 10 см. Мультичастотный режим приемника позволяет эффективнее/быстрее осуществлять локализацию места повреждения за счет чередования частот.
Универсальность.
Приемник позволяет работать индукционным, акустическим и потенциальным (обнаружение дефектов на оболочке кабеля) методами поиска повреждений, а так же осуществлять обследование местности, трассировку коммуникаций, выбор неисправного кабеля из пучка и локализацию мест утечки жидкости из трубопровода. Возможность изменения/настройки частот позволяет использовать ПП-500К как универсальный инструмент для замены/обновления оборудования сторонних производителей, а так же расширяет функционал приемника. Предусмотрена возможность оперативного отключения наушников для удобства оператора.
Поиск повреждений различного типа.
Подходит для локализации мест замыкания фаз на оболочку, межфазного замыкания, обрыва жил с заземлением или без заземления, заплывающих пробоев, высокоомных повреждений.
Помехозащищенность.
Высокая избирательность приемника обеспечивает электрическую помехозащищенность, позволяющую работать вблизи мощных источников регулярных помех. Дополнительные режимы «Подавления шумов» и «Узкая полоса», а так же широкий выбор настроек фильтров позволяют уменьшить помехи, обеспечивая эффективную работу в самых оживленных и шумных местах.
Надежность.
Разработанный компанией «АНГСТРЕМ» корпус приемника ПП-500К оптимально сочетает эргономику, удобство в эксплуатации и высокую степень защиты (IP54W). Исполнение корпуса защищает изделие от пыли и брызг, что позволяет вести работы в любых погодных условиях. Приемник автоматически выключается в течение 5 минут при бездействии. Рабочее положение приемника произвольное.
Индикация параметров.
Промышленный ЖК-дисплей с регулируемой подсветкой позволяет работать в любых условиях освещенности и при этом комфортно воспринимать показания приемника. Оценка уровня сигнала производится по цифровой шкале на дисплее приемника и (или) по громкости в головных телефонах ТФ-500. Контроль состояния аккумулятора осуществляется с помощью индикатора на дисплее. Предусмотрен режим вывода сигнала с различных каналов/режимов приемника на ЖК-дисплей или через наушники.
Управление.
Простое, интуитивно понятное управление с помощью двух энкодеров и ЖК-дисплея обеспечивает максимальный уровень удобства при эксплуатации приемника ПП-500К. Применение микропроцессора позволило существенно расширить функционал приемного устройства, повысить его чувствительность и точность, уменьшить влияние внешних помех.
Программное обеспечение.
Программное обеспечение, разработанное компанией «АНГСТРЕМ», упрощает работу с приемником, позволяет сохранять режим работы и заданные параметры при выключении/включении приемника, что позволяет оперативно приступать к выполнению задач по отысканию мест повреждений. Возможна установка русско- или англоязычного программного обеспечения по выбору заказчика.
Малые габариты и вес.
Дискретное исполнение поискового приемника и аксессуаров, имеющих легкий вес, не требует существенных усилий при перемещении прибора во время проведения работ.
Низкая стоимость.
Цена Поискового приемника ПП-500К в несколько раз ниже стоимости импортных аналогов.
Время работы.
Время непрерывной работы от встроенного аккумулятора составляет более 60 часов. Время полного заряда аккумулятора – 60 мин.
Высокие эксплуатационные характеристики.
Рабочие температуры оборудования, находящиеся в диапазоне от -30 до +40°С, подтверждены не только испытаниями, но и эксплуатацией на Крайнем Севере, Дальнем Востоке, в Сибири и самых южных районах России.
Применение в электролабораториях.
Возможность изменения/настройки частот (мультичастотность) позволяет применять приемник ПП-500К для замены/обновления оборудования сторонних производителей, в т.ч. в составе электротехнических лабораторий.
Дополнительная защита.
Приемная часть размещается в специальной укладочной сумке. Благодаря этому прибор удобно, легко и безопасно переносить и транспортировать.
Гарантия.
Период гарантийной эксплуатации поискового приемника в два раза дольше, чем у аналогов. Срок гарантии составляет 24 месяца.
Особенности приемника поискового ПП-500К:
Индукционный метод.
Создаваемый генератором поисковым ГП-500К (ГП-250К или ГП-100К) ток индуцирует вокруг коммуникации электромагнитное поле. С помощью Магнитной антенны МА-500 поискового приемника ПП-500К, находящейся в этом поле, обнаруживается электрический сигнал. Уровень сигнала служит информативным параметром поиска. Пространственное положение локальных максимумов и минимумов сигнала относительно коммуникации позволяет определить ее трассу и глубину залегания. Применение данного метода дает возможность определить расположение муфт, экранизирующих перекрытий и мест повреждений кабельной линии.
Акустический метод.
Информативным сигналом является уровень кратковременного звукового сигнала (щелчка, удара), возникающего одновременно с электрическим искровым или дуговым разрядом в месте повреждения кабеля в момент подачи на него высоковольтного импульса электрического напряжения Генератором поисковым ГП-24 «Акустик». Для контроля и индикации сигнала используется высокочувствительный Акустический датчик АД-500, преобразующий звуковой сигнал в электрический. Датчик подключен к переносному универсальному приемнику ПП-500К, снабженному звуковой и визуальной индикацией.
Акустическо-индукционный метод.
Сочетание акустического метода с индукционным является эффективным в сложных случаях, когда акустический сигнал слаб и имеет «размытую» характеристику без четкого максимума. Это уменьшает точность определения и затрудняет локализацию места повреждения кабеля. Для реализации акустическо-индукционного метода необходим Приемник поисковый ПП-500К. Магнитное поле, возникающее при разряде, достигает магнитной антенны, встроенной в корпус приемника, практически мгновенно (со скоростью 300 000 км/сек). Скорость распространения звука в грунте измеряется сотнями метров в секунду. Поэтому, принимая оба сигнала и измеряя время запаздывания звука относительно момента возникновения магнитного поля, можно оценить расстояние до места повреждения. При приближении к МП задержка акустического сигнала станет уменьшаться и непосредственно над ним будет минимальной.
Потенциальный метод.
Разность потенциалов создается протекающими в объеме грунта распределенными токами, которые наводятся электромагнитным полем вокруг коммуникации либо возникают вследствие утечки в месте повреждения изоляции, где образуется гальваническая связь с грунтом. Используется постоянный и переменный ток повышенной частоты звукового диапазона (Генератор поисковый ГП-500К, ГП-250К или ГП-100К). Величина измеренного напряжения и характер ее изменения вдоль коммуникации являются информативными параметрами для локализации места повреждения с помощью приемника ПП-500К с устройством потенциальным АР-500 (А-рамка).
Технические характеристики приемника поискового ПП-500К:
| Наименование | Пассивный режим определения трассы (ПТ)/ Гармоники | Поиск индукционным методом (ИМ) | Поиск акустическим методом (АМ) / УП | Поиск потенциальным методом (ПМ) | ||
| Рабочая частота | 50/50 x N* Гц | 480 Гц | 1069 Гц | 9796 Гц | от 40 до 4000 Гц | - |
| Полоса пропускания по уровню – 3дБ | от 60 до 100 / 6±1 Гц | 6±1 Гц | от 50 до 1000 Гц / 5%*** | - | ||
| Избирательность при расстройке на ±20 Гц, не менее | - | 40 дБ** | - | - | ||
| Чувствительность, не более | 40 / 10 мкВ | 10 мкВ | 10 мкВ | 20 мкВ | 20/20 мкВ | 20 мкВ |
| Порог шумоподавителя | - | -(20±3) дБ | - | - | ||
| Входное сопротивление | - | - | - | 100 кОм | ||
| * N – номер гармоники от 1 до 31. ** Избирательность обеспечивается для стандартных частот 480, 1069 и 9796 Гц. *** 5% - минимальная полоса пропускания в процентах к центральной частоте в режиме Узкая Полоса (УП). | ||||||
| Наименование | Значение | |||||
| Микропроцессорное управление | ||||||
| Мультичастотный режим работы индукционным методом (многочастотный режим приема сигналов) | ||||||
| Изменение, настройка частот/каналов приемника в широком диапазоне | ||||||
| Автоматический выбор режима работы в зависимости от подключенного аксессуара (единый многофункциональный разъем для аксессуаров) | ||||||
| Система шумоподавления для выделения полезного сигнала | ||||||
| Поиск повреждений на оболочке кабеля (в том числе для кабеля на полимерной основе) | ||||||
| Поиск мест утечки жидкости из трубопровода | ||||||
| Выбор неисправного кабеля из пучка | ||||||
| Определение глубины залегания подземных коммуникаций | ||||||
| Оценка расстояния до места повреждения акустическо-индукционным методом | ||||||
| Трассировка кабельной линии при работе акустическо- индукционным методом | ||||||
| Полная настройка фильтров принимаемого сигнала (акустический метод) | ||||||
| Индикация разности между максимальными значениями текущего и предыдущего уровня сигнала (акустический метод) | ||||||
| Прослушивание всего спектра сигналов, принимаемых акустическим датчиком («широкополосный режим») | ||||||
| Анализ уровня гармоник сетевой частоты (режим «Гармоники») | ||||||
| Вывод на ЖК-дисплей или наушники сигнала с различных каналов/режимов | ||||||
| Аналоговая шкала входного сигнала приёмника с оцифровкой в процентах | ||||||
| Простое, интуитивно понятное управление приемником с помощью двух энкодеров | ||||||
| Оперативное отключение наушников | ||||||
| Сохранение режима работы и параметров при выключении/включении приемника | ||||||
| Автовыключение приемника (режим исключает недопустимый разряд приемника) | ||||||
| Подсветка и настройка контраста ЖК-дисплея | ||||||
| Автоматический и ручной режимы подогрева ЖК-дисплея (для эксплуатации при температурах от -30 до +5 °C) | ||||||
| Индикация на ЖК-дисплее температуры окружающей среды | ||||||
| Органы управления приемником | Два энкодера (левый, правый) | |||||
| ЖК-дисплей | ||||||
| Разъёмы на боковой части корпуса приемника | Многофункциональный разъём для аксессуаров | |||||
| Для Телефонов головных ТФ-500 | ||||||
| Рабочее положение приёмника | Произвольное | |||||
| Дисплей приёмника обеспечивает индикацию следующей информации | 1. Выбранный режим работы. 2. Отключение/включение наушников. 3. Отображение опция «Подавления шумов». 4. Состояние аккумулятора приемника. 5. Входного сигнала приёмника. 6. Индикация «Усиления» и «Громкости». 7. Температура окружающей среды. 8. Другие сопутствующие параметры. | |||||
| Индикация сигнала (оценка уровня сигнала) | Акустическое восприятие | |||||
| Визуальное восприятие | ||||||
| Режимы работы индукционным методом | Режим «Поиск трасс» | |||||
| Режим «Гармоники» | ||||||
| Стандартный индукционный режим на одном из настраиваемых частот каналов | ||||||
| Мультичастотный режим (чередование частот) | ||||||
| Режимы работы акустическим методом | Акустический режим с настройкой фильтров | |||||
| Режим «Узкая полоса» с настройкой фильтров | ||||||
| Широкополосный режим | ||||||
| Акустический режим с магнитной составляющей (Оценка расстояния до места повреждения) | ||||||
| Дополнительные режимы работы | Режим «Подавление шума» для акустического и индукционного методов | |||||
| Режим «Частотной модуляции» для индукционного метода | ||||||
| Частота прослушивания | Во всех режимах ИМ — 1 кГц | |||||
| В режиме ПТ — 50 или 50 x N Гц в режиме гармоники | ||||||
| В режиме частотной модуляции — от 100 до 1 500 Гц | ||||||
| Диапазон изменения частот приемника пользователем | от 50 до 10 000 Гц | |||||
| Ослабление зеркального канала приёма на частоте 480 Гц, не менее | 80 дБ | |||||
| Ослабление комбинационных каналов приёма, не менее | 60 дБ | |||||
| Диапазон по забитию внеполосной помехой (50 - 300 Гц) в канале 1069 Гц, не менее | 70 дБ | |||||
| Чувствительность по магнитному полю в режиме индукционного метода, не более | 50 мкА/м | |||||
| Отношение сигнал/шум, не менее | 46 дБ | |||||
| Диапазон регулировки усиления во всех режимах приёма, не менее | 70 дБ | |||||
| Установка акустического датчика обеспечивающая оптимальную чувствительность | Для твердого грунта – непосредственная установка | |||||
| Для грунта средней твердости – на треноге | ||||||
| Для мягкого грунта – на треноге с дополнительным стержнем | ||||||
| Рабочее положение приёмника | Произвольное | |||||
| Время непрерывной работы приемника при температуре окружающей среды выше +5 °С, не менее | 60 часа | |||||
| Время непрерывной работы приемника при условии включении подогрева дисплея на 100% при температуре ниже -20 °С, не менее | 4 часа | |||||
| Время полного заряда | 60 минут | |||||
| Условия автовыключения приемника | в течение 5 минут отсутствует воздействие на энкодеры и уровень входного сигнала не превышает 5 % | |||||
| Габаритные размеры | 190 х 95 х 170 мм | |||||
| Масса приемника | 1,2 кг | |||||
| Температура окружающей среды | от -30 до +40 °С | |||||
| Относительная влажность воздуха при 25°С | 90 % | |||||
| Атмосферное давление | от 630 до 800 мм рт. ст. | |||||
Комплект поставки ПП-500К
| № | Наименование | Применение | Фото | ПП-500К (без принадлежностей) | ПП-500К (с принадлежностями) |
| 1. | Приемник поисковый ПП-500К | Предназначен для поиска трасс и мест повреждения силовых кабелей индукционным и акустическим методами. | 1 | 1 | |
| 2. | Зарядное устройство УЗ-500 | Предназначено для заряда аккумуляторной батареи приёмника. Может быть использовано для заряда свинцово-кислотных аккумуляторных батарей, состоящих из трёх двухвольтовых элементов, имеющих ёмкость 0,5..2 Ач. | 1 | 1 | |
| 3. | Магнитная антенна МА-500 | Предназначена для использования в качестве чувствительного элемента приемника при поиске мест неисправностей подземных силовых кабелей индукционным методом. | - | 1 | |
| 4. | Накладная рамка НР-100 | Простое, надежное и эффективное устройство для выбора определенного кабеля из пучка кабелей. | - | 1 | |
| 5. | Датчик акустический АД-500 | Акустический поиск является без сомнения самым простым и очень точным методом поиска повреждения в кабельных линиях, более того это один из немногих методов который позволяет искать однофазные повреждения и повреждения с «заплывающей» проводкой. | - | 1 | |
| 6. | Телефоны головные ТФ-500 | Предназначены для эксплуатации в составе индукционных поисковых приемников. | - | 1 | |
| 7. | Кабель переходной К5 | - | 1 | ||
| 8. | Сумка укладочная | Для приемника с принадлежностями. | - | 1 | |
| 9. | Эксплуатационная документация. Паспорт | 1 | 1 | ||
| 10. | Методика "Поиск повреждений подземных силовых кабелей" | 1 | 1 |
