Трассоискатель SuperCAT4+ работает на частоте 50-60 Гц, используется для обнаружения инженерных сетей, использующих активные частоты. Определяют места расположения коммуникаций на глубине до 3 метров под землёй.
Трассоискатель SuperCAT4+ - прибор предназначен для поиска и локализации газопроводов, нефтепроводов, электрокабелей, кабелей связи, оптоволоконных кабелей, водопроводов, канализации и определения глубины их залегания. до 3 метров с погрешностью ±5% от значения глубины. Точность локализации ±10% от значения глубины.

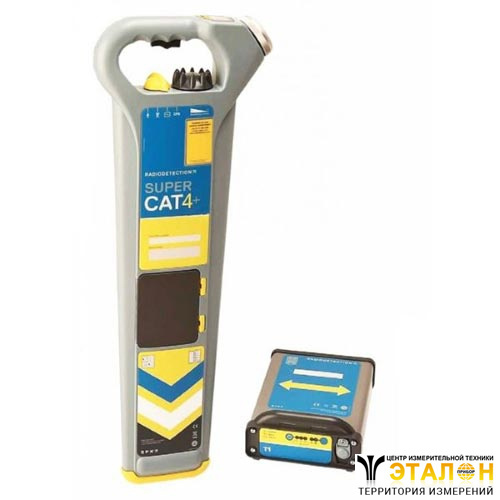

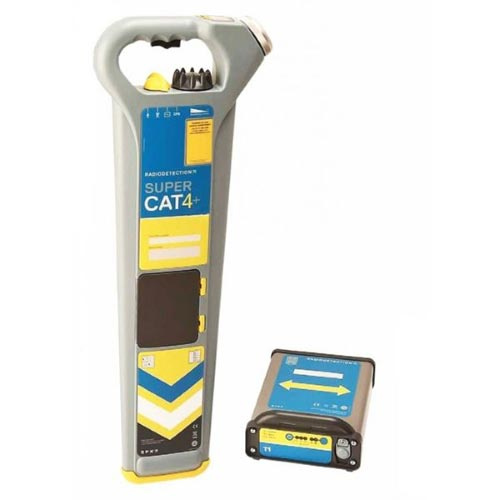

Локатор SuperCAT4+ в комплекте с генератором T1 разработан с использованием новейших технологий и учетом требований компаний, занимающихся прокладкой и эксплуатацией инженерных сетей. Благодаря этому SuperCAT4+ по многим параметрам превосходит известные локаторы. Новая система SuperCAT4+ обеспечивает более высокую точность и скорость локации подземных инженерных коммуникаций: газопроводов, силовых и коммуникационных металлических кабелей, оптоволоконных кабелей, водопроводов, канализационных трубопроводов и пр.
Локатор SuperCAT4+ измеряет глубину и уровень принимаемого сигнала автоматически и выдает результаты измерения на ЖК экран дисплея. Для измерения глубины не требуется выполнять никаких действий, при нахождении в зоне излучения сигнала от коммуникации на экране локатора высвечивается значение расстояния от антенны до коммуникации. Локатор оснащен регулятором чувствительности.
В локаторе SuperCAT4+ используются всего лишь две, а в генераторе четыре батареи типа D, что снижает общие эксплуатационные расходы. Уровень зарядки батарей питания отображается на ЖК дисплее. Работает эффективно в местах большого скопления подземных коммуникаций и в зонах влияния воздушных кабельных линий. Лампа подсветки –позволяет длительно использовать SuperCAT4+ в ночное время. «Реальный звук» – это звук, указывающий на наличие кабеля или трубы, который слышит оператор. Даже при небольшом опыте эта очень важная функция позволяет оператору отличить полезный сигнал от фонового шума.
Разработчики SuperCAT4+ пришли к заключению, что локация с использованием даже 2-х активных частот предоставляет ограниченные возможности. Поэтому в локаторе SuperCAT4+ используется 3 активные частоты, обеспечивающие эффективное решение широкого спектра задач локации инженерных коммуникаций при увеличении избирательности поиска. В тех случаях, когда уровень сигнала достаточен автоматически осуществляется измерение глубины залегания инженерных коммуникаций.
Одновременное использование звукового сигнала громкоговорителя и электронного индикатора уровня сигнала позволяет предельно точно и максимально быстро определять местоположение подземных коммуникаций
Параметр | Значение |
Типы подземных коммуникаций | Все (для трассировки п/э труб необходимы дополнительные аксессуары) |
Максимальная глубина | 3 м (может обнаруживать коммуникации и на большей глубине, но с меньшей точностью) |
Точность измерения глубины | Режим Line (линия) - 5%, от 0,1 м до 3 м, режим Sonde (зонд-генератор) - 5%, от 0,1 м до 7 м |
Частоты локатора | Power (50 Гц –1.5 кГц); Radio (15 кГц – 30 кГц); T1 (8 кГц, 33 кГц, 640 Гц) |
Частоты генератора | 8 кГц, 33 кГц, 640 кГц |
Генератор / мощность | T1 / 1 Вт |
Функция "Компас" (отображение направления коммуникации) | Нет |
Отображение глубины коммуникации в активном режиме (с генератором) | Есть |
Отображение глубины коммуникации в пассивном режиме (без генератора) | Нет |
Встроенный GPS-приемник | Нет |
Запись данных эксплуатации | Нет |
Безконтактное наведение сигнала генератора | Есть |
Функция "StrikeAlert" - обнаружение силовых кабелей на малой глубине | Есть |
Фильтрация нежелательных сигналов | Есть |
Поиск повреждений | Нет |
Функция поиска маркеров | Нет |
Дистанционное управление генератором "iLoc" | Нет |
Возможность подключения наушников | Выносной динамик |
Режимы локации | Power, Radio, + Т1 |
Защита от динамических перегрузок | Есть |
ЖК дисплей | Монохромный с подсветкой |
Управление | Селекторный переключатель, регулятор чувствительности и фиксатор включен / выключен |
Питание генератора от 12В (от "прикуривателя") | Нет |
Аккумуляторы повышенной емкости локатор / генератор | Нет |
Ударопрочность | Выдерживает падение на бетонное покрытие с высоты 1 м |
Интерфейс | Mini USB |
Источник питания локатора | 2 батареи LR20 |
Источник питания генератора | 4 батареи LR20 |
Время работы | До 40 часов |
Пыле- и влагозащищённость | IP54 |
Рабочая температура | От -20 °C до +50 °C |
Температура хранения | От -20 °C до +70 °C |
Вес генератора | 1,8 кг |
Вес локатора | 2,2 кг |
№ | Наименование | Количество |
1 | Трассоискатель SuperCAT4+ | 1 |
2 | Генератор Т1 | 1 |
3 | Штырь заземления | 1 |
4 | Комплект проводов для прямого подключения генератора зажимами типа "крокодил" | 1 |
5 | Батарея LR20 | 6 |
6 | Сумка для переноски | 1 |
7 | Руководство по эксплуатации | 1 |
