ВКП-1- система выбора кабелей

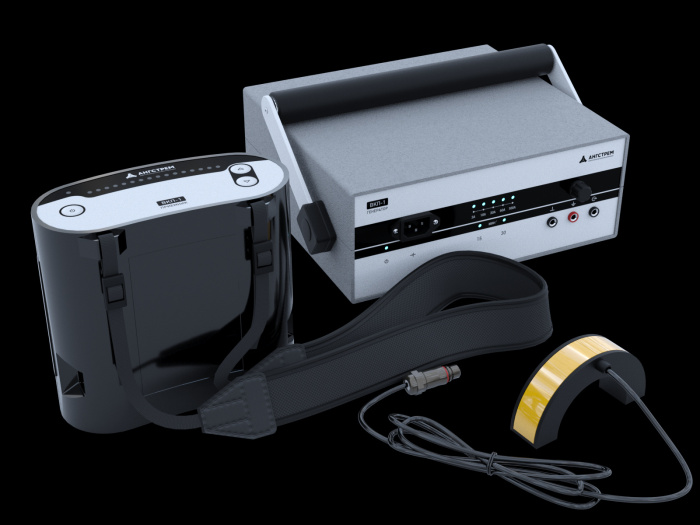

Система выбора кабелей ВКП-1 – комплект оборудования для идентификации кабеля в пучке, состоящий из Импульсного генератора ВКП-Г и Приемника импульсов ВКП-П с накладным датчиком. Приборы упакованы в укладочные сумки.
Срок гарантии – 24 месяца.

НАЗНАЧЕНИЕ

• Выбор кабеля из пучка после проведения раскопок.
• Определение последовательности фаз на ремонтируемом кабеле


1. Эксклюзивность.
Система ВКП-1 не имеет аналогов российского производства.

2. Эффективность.
Позволяет надежно определить нужный кабель в пучке, в том числе на длинных кабельных линиях (с сопротивлением шлейфа до 40 Ом).

3. Помехозащищенность.
Качество и временная стабильность выходного сигнала генератора обеспечивают необходимую избирательность, а соответственно, помехозащищенность.

4. Микроконтроллерное управление.
Является новейшим технологическим решением, заложенным в основу всей современной техники. Микроконтройлерное управление осуществляет сложные программные алгоритмы обработки сигналов, благодаря чему минимизируется влияние человеческого фактора и снижается риск появления ошибок.

5. Оперативность работы.
За одно подключение Система выбора кабеля ВКП-1 позволяет определить одну фазу или все три фазы одного отрезка кабеля.

6. Безопасность.
Перед монтажом муфты на ремонтируемом кабеле необходимо определить правильную последовательность соединения фазных жил в месте разреза. По технике безопасности концевые разделки выведенного из эксплуатации ремонтируемого кабеля должны быть заземлены. Использование стандартной процедуры определения фаз требует снятия заземления. Комплект ВКП-1 позволяет выполнить эту работу, не снимая защитного заземления с концевых разделок кабеля.

7. Надежность.
Система проводит сбор сигналов посредством 3-факторного анализа (Амплитуда, Полярность, Время – АПВ). Полученные результаты обрабатываются и проверяются специальными программными алгоритмами, благодаря которым пользователь получает максимально точные и надежные результаты измерений.

8. Легкость в эксплуатации.
Приемник и генератор просты в управлении. Синхронизация передатчика и приемника полностью автоматическая. Система ВКП-1 удобна в применении.

9. Габариты и вес.
Вдвое компактнее и легче зарубежных аналогов.

10. Низкая стоимость.
Цена комплекта в несколько раз ниже стоимости импортных аналогов.

11. Высокие эксплуатационные характеристики.
Систему выбора кабеля из пучка ВКП-1 разрешается эксплуатировать при широком диапазоне температур: от -30 до +40 °С.

12. Применение в электролабораториях.
Применяется в электротехнических лабораториях для ускорения выполнения работ по обнаружению мест повреждений.

13. Гарантия.
Период гарантийной эксплуатации поискового приемника в два раза дольше, чем на аналогичную продукцию.
Срок гарантии составляет 24 месяца.

ПРИНЦИП РАБОТЫ

Выбор кабеля из пучка

Датчик накладывается на подключенную к Импульсному генератору ВКП-Г кабельную линию в подстанции (рядом с точкой подключения генератора, где однозначно визуально определено, что это именно она) кабельным выводом в направлении к генератору. После того, как система распознавания Приемника импульсов ВКП-П достоверно идентифицирует сигналы генератора на шкале засветится светодиод, индицирующий наличие сигнала. Позиция засвеченного индикатора соответствует уровню сигнала. Цвет свечения — зеленый или красный — обозначает полярность сигнала. Затем оператор перемещается с Приемником импульсов ВКП-П в точку проведения поисковых работ. После включения Приемника импульсов ВКП-П датчик накладывают по очереди на кабельные линии в районе поиска (кабельный вывод направлен к генератору), искомый кабель даст ту же полярность сигнала (цвет свечения индикатора), что и в точке подключения генератора, все остальные кабели будут давать противоположную полярность с более низким уровнем или совсем не дадут сигнала.

Определение последовательности фаз на ремонтируемом кабеле

Подключив генератор и приемник определяют и маркируют жилу кабеля, подключенную к генератору. Последовательно переключая генератор и приемник на остальные жилы, определяют и маркируют остальные фазные жилы кабеля. Аналогичные работы проводят, подключаясь ко второй части кабеля. Можно определить все три фазы одного отрезка кабеля за одно подключение генератора. В фазах, к которым подключен генератор, импульсные токи будут одинаковы по величине и направлены в противоположных направлениях. В третьей фазе ток будет отсутствовать. При проведении фазировки жил кабелей с БПИ, имеющих общую металлическую оболочку, подключение генератора должно осуществляться между определяемой жилой и землей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Приемник импульсов ВКП-П

• Диапазон индицируемых импульсных токов: до 100 А
• Внутренний диаметр накладного датчика: 70 мм
• Длина кабеля от клещей до приемника: 1,5 м
• Время непрерывной работы: до 60 ч
• Контроль импульсов тока (свой/чужой) по трем признакам: да
• Индикация силы тока в кабельной линии и его полярности: да
• Функция автоматического отключения приемника для предотвращения недопустимого разряда аккумулятора: да
• Контроль текущего состояния аккумулятора по светодиодной шкале: да
• Заряд аккумулятора осуществляется от зарядного устройства (без извлечения из приемника): да
• Габаритные размеры (Ш × Г × В): 190 х 170 × 90 мм
• Масса с датчиком: 0,5 кг
• Температура окружающей среды: от -30 до +40 0С
• Относительная влажность воздуха при температуре 25°С: 90 %

Импульсный генератор ВКП-Г

• Сила тока в импульсе: до 100 А
• Амплитуда напряжения на выходе: до 330 В
• Рабочая частота: 15/30 импульсов/мин
• Форма генерируемого импульса: экспоненциальная
• Время непрерывной работы от аккумулятора: до 8 ч
• Индикация значения силы тока в кабельной линии: да
• Функция автоматического отключения генератора для предотвращения недопустимого разряда аккумулятора: да
• Контроль текущего состояния аккумулятора по светодиодному индикатору: да
• Заряд аккумулятора от внутреннего источника питания: да
• Габаритные размеры с ручкой (Ш × Г × В): 320 × 290 × 110 мм
• Масса: 4,5 кг
• Температура окружающей среды: от -30 до +40 0С
• Относительная влажность воздуха при температуре 25°С: 90 %

Комплект поставки

Приемник импульсов ВКП-П: 1 шт.
с аксессуарами:
1. Накладной датчик: 1 шт.
2. Устройство зарядное: 1 шт.
Импульсный генератор ВКП-Г: 1 шт.
с аксессуарами:
1. Кабель питания от сети переменного тока 220 В: 1 шт.
2. Устройство присоединительное: 1 шт.

Документация

• Эксплуатационная документация (паспорт, руководство по эксплуатации): 1 шт
• Методика «Поиск повреждений подземных силовых кабелей»: 1 шт.
