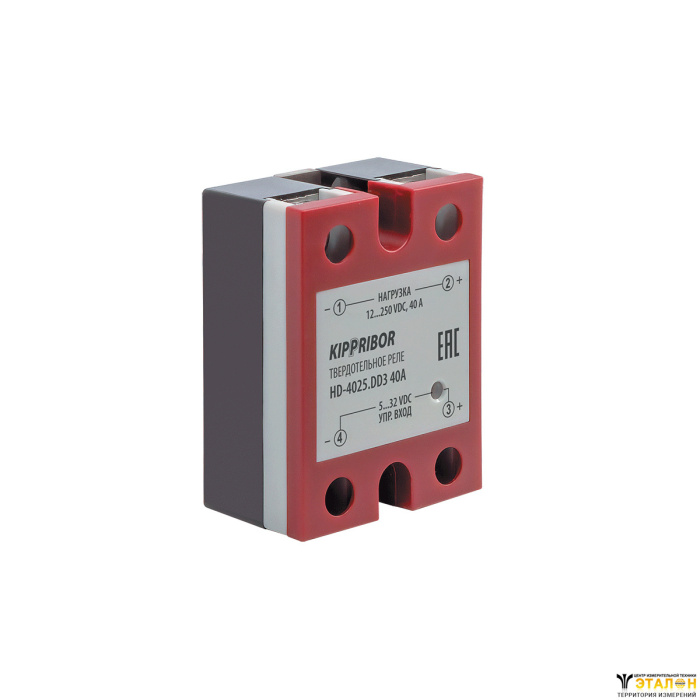

HD-хх25.DD3 [M02] твердотельные реле для коммутации постоянного тока

Цена:
1 356
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Однофазные ТТР KIPPRIBOR серии HD-хх25.DD3 предназначены для коммутации цепей постоянного тока. Они подходят для управления нагрузкой как резистивного, так и индуктивного характера. Отлично выполняют функцию «усиления сигнала» в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле.

  • Широкий диапазон управляющего сигнала 5…32 VDC.
  • Тип нагрузки и рекомендуемый предельный ток коммутации:Максимально ток нагрузки от 10 до 40 А (в зависимости от модификации).
    • резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
    • маломощная слабоиндуктивная нагрузка до от 1 до 4 А (в зависимости от модификации).
  • Коммутируемое напряжение 12…250 VDC.
  • Рекомендуемые области применения:
    • резистивная нагрузка: широко используются для коммутации цепей управления в подвижном автотранспорте, оборудовании и машинах с аккумуляторными источниками питания, электропогрузчиках и штабелерах, на железнодорожном и общественном городском транспорте (трамваи, троллейбусы), автофургонах, рефрижераторных установках и пр.
    • индуктивная нагрузка: широко используются для управления катушками соленоидных клапанов, электромагнитами и пр. соленоидами.
    • «усилитель сигнала»: оптимально подходит для усиления сигнала в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серий HD-xx25.DD3

Модификация ТТР

Рекомендуемый предельный ток нагрузки

Максимально допустимый ток нагрузки

резистивная нагрузка

индуктивная нагрузка

HD-1025.DD3

8 A

1 A

10 A

HD-2525.DD3

19 A

2,5 A

25 A

HD-4025.DD3

30 A

4 A

40 A

Конструктивные особенности твердотельных реле серии HD-xx25.DD3

Стабильность и долговечность работы ТТР этой серии при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями:

  • Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью.
  • Транзисторный выходной силовой элемент обладает лучшим соотношением цена/качество и демонстрирует при этом достаточно высокие показатели по надежности коммутации нагрузки в рекомендуемом диапазоне токов.

Особенности корпуса твердотельных реле серии HD-xx25.DD3

  • Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
  • Корпус ТТР HD-xx25.DD3 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
  • Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.

Основные технические характеристики

Параметр

Значение

Тип коммутируемого тока

Постоянный ток

Вид коммутируемой сети

Однофазная

Тип коммутируемой нагрузки

Резистивная

Индуктивная

Коммутируемое напряжение

12…250 VDC

Управляющий сигнал

Дискретный сигнал напряжения 5…32 VDC

Входное сопротивление

900 Ом

Пороги включения/выключения

Порог включения: 5 VDC

Порог отключения: 1 VDC

Тип выходных силовых элементов

Транзисторы

Максимальное пиковое напряжение

4 класс (400 VAC)

Потребляемый ток в цепи управления

5…35 мА

Падение напряжения на реле в коммутируемой цепи

≤1,2 VAC

Ток утечки в коммутируемой цепи

≤10 мА

Время переключения реле

≤5 мс (при частоте 50 Гц)

Максимальная частота коммутации

50 Гц

Сопротивление изоляции

500 МОм (при 500 VDC)

Электрическая прочность изоляции

Соответствует стандартам UL1577 (2500 V в течение одной минуты)

Условия эксплуатации твердотельных реле серий HD-xx25.DD3 (согласно ГОСТ 15150)

Температура окружающего воздуха

-30°...+70 °С

Атмосферное давление

84…106,7 кПа

Относительная влажность

≤80 % (при +25 °С и ниже без конденсации влаги)

Схемы подключения

Схемы включения в цепь коммутации
Габаритные размеры

Корпус и рекомендации по монтажу твердотельных реле серии HD-xx25.DD3

Габаритные размеры и масса

57,2×43,5×29 мм; ≤150 г

Материал основания

Медь, гальванизированная никелем

Индикация

Светодиод для контроля наличия входного сигнала

Тип монтажа

Крепление винтами на плоскость

Рекомендации по схеме включения

При управлении индуктивной нагрузкой необходимо установить шунтирующий диод параллельно нагрузке (см. схему включения)
