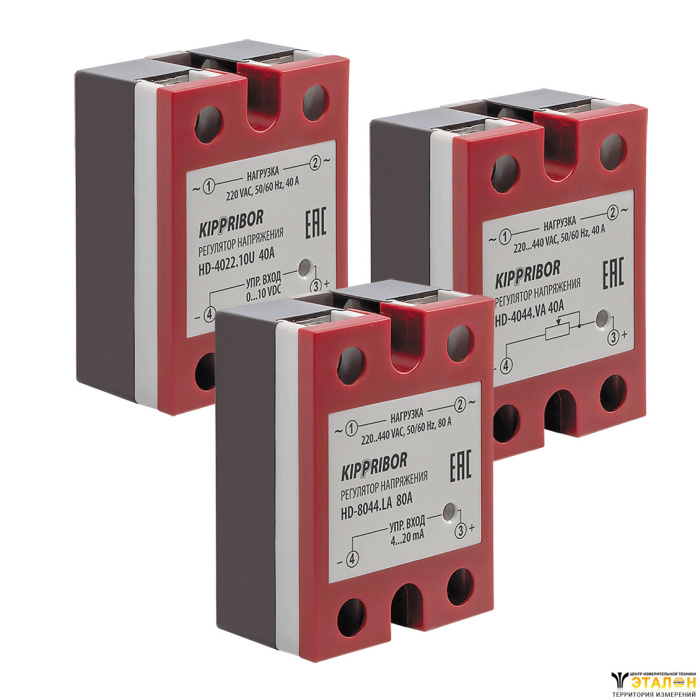

HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] твердотельные реле для регулирования напряжения
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Однофазные ТТР данных серий используются в тех случаях, когда необходимо отрегулировать уровень напряжения питания резистивной нагрузки в диапазоне от ≈10 VAC до номинального значения. Оптимально подходят для решения таких задач, как регулировка мощности электрических ТЭНов или управление напряжением ламп накаливания для корректировки уровня освещенности и других аналогичных задач.
- Тип нагрузки и рекомендуемые пределы тока коммутации:
- для HD-xx44.VA резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
- для HD-xx22.10U резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
- для HD-xx25.LA резистивная нагрузка от 8 до 60 А (в зависимости от модификации).
- Типы управляющих сигналов:
- для HD-xx44.VA переменный резистор мощностью P≥0,5 Вт R=470 / 560 кОм при Uпит. нагрузки 220 / 380 VAC;
- для HD-xx22.10U унифицированный сигнал напряжения 0…10 VDC;
- для HD-xx25.LA унифицированный токовый сигнал 4…20 мА.
- Максимальный диапазон регулирования напряжения:
- для HD-xx44.VA 10…440 VAC;
- для HD-xx22.10U 10…220 VAC;
- для HD-xx25.LA 10…250 VAC.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Рекомендуемые токи нагрузки твердотельных реле серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA
Модификация ТТР | Рекомендуемый предельный ток нагрузки | Максимально допустимый ток нагрузки |
Резистивная нагрузка | ||
HD-xx44.VA | ||
HD-1044.VA | 8 A | 10 A |
HD-2544.VA | 19 A | 25 A |
HD-4044.VA | 30 A | 40 A |
HD-xx22.10U | ||
HD-1022.10U | 8 A | 10 A |
HD-2522.10U | 19 A | 25 A |
HD-4022.10U | 30 A | 40 A |
HD-xx25.LA | ||
HD-1025.LA | 8 A | 10 A |
HD-2525.LA | 19 A | 25 A |
HD-4025.LA | 30 A | 40 A |
HD-6025.LA | 45 A | 60 A |
HD-8025.LA | 60 A | 80 A |
Конструктивные особенности твердотельных реле серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA
- Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью (для HD-xx44.VA и HD-xx25.LA).
- Симисторный силовой элемент – являясь бюджетным решением для ТТР, обеспечивает надежную коммутацию рекомендуемых токов для данной серии твердотельных реле.
Особенности корпуса твердотельных реле серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA
- Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
- Корпуса ТТР HD-xx44.VA, HD-xx22.10U и HD-xx25.LA выполнены из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
- Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
Основные технические характеристики
Параметр | Серия HD-xx44.VA | Серия HD-xx22.10U | Серия HD-xx25.LA |
Тип коммутируемого тока | Переменный ток | ||
Тип коммутируемой сети | Однофазная | ||
Тип коммутируемой нагрузки | Резистивная | ||
Диапазон регулирования напряжения | 10…440 VAC | 10…220 VAC | 10…250 VAC |
Управляющий сигнал | Переменный резистор* P≥0,5 Вт:
| Унифицированный сигнал напряжения 0…10 VDC | Унифицированный сигнал тока 4…20 мА |
Входное сопротивление | – | 4 кОм | 400 Ом |
Тип выходных силовых элементов | Симисторы (TRIAC) | ||
Гальваническая изоляция цепи управления | Нет | Есть | |
Тип управления | Фазовое управление симистором | ||
Максимальное пиковое напряжение | 9 класс (900 VAC) | 6 класс (600 VAC) | 9 класс (900 VAC) |
Ток утечки в цепи нагрузки | ≤ 10 мА | ||
Состояние реле при обрыве либо отсутствии входного сигнала | Включено с минимальным выходным напряжением | При включении допускается импульс номинального напряжения, далее включено с минимальным напряжением питания | |
Сопротивление изоляции | 500 МОм (при 500 VDC) | ||
Электрическая прочность изоляции | Соответствует стандартам UL1577 (2500 V в течение одной минуты) | ||
* – Рекомендуемая модель резистора СП4-2Ма 1
Условия эксплуатации твердотельных реле серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA (согласно ГОСТ 15150)
Температура окружающего воздуха | -30…+70 °С |
Атмосферное давление | 84…106,7 кПа |
Относительная влажность | ≤ 80 % (при +25 °С и ниже без конденсации влаги) |
Схемы подключения
Схемы подключения
Габаритные размеры
Корпус и рекомендации по монтажу твердотельных реле серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA
Характеристика | HD-xx44.VA, HD-xx25.LA | HD-xx22.10U |
Габаритные размеры и масса: | 57×43,5×29 мм; ≤ 150 г | 60×45×26 мм; 20 A ≤ 135 г |
Материал основания: | Медь, гальванизированная никелем | Алюминий |
Индикация | Светодиод для контроля наличия входного сигнала | |
Тип монтажа | Крепление винтами на плоскость | |
Рекомендации по схеме включения | Рекомендуется установить варистор параллельно цепи нагрузки (см. схему включения) | |
