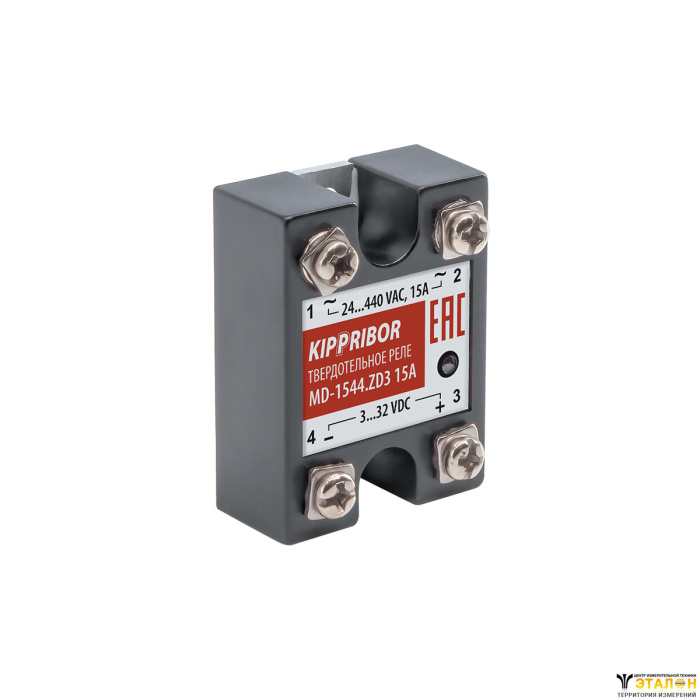

MD-1044.ZD3

Цена:
714
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Твердотельные реле KIPPRIBOR серии MD-xx44.ZD3 являются наиболее бюджетный решением для коммутации маломощной резистивной и слабоиндуктивной нагрузки среди всего многообразия ТТР, представленных сегодня на рынке.

  • Широкий диапазон управляющего сигнала 3…32 VDC.
  • Тип нагрузки и рекомендуемый предельный ток коммутации:
    • слаботочная резистивная нагрузка от 4 до 12 А (в зависимости от модификации);
    • маломощная слабоиндуктивная нагрузка до от 0,5 до 1,5 А (в зависимости от модификации).
  • Максимальный ток нагрузки от 5 до 15 А (в зависимости от модификации).
  • Широкий диапазон коммутируемого напряжения 24…440 VAC.
  • Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
  • Высокое значение пикового напряжения 900 VAC (9 класс).
  • Подходят для коммутации как однофазной, так и трехфазной нагрузки.
  • Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
    • звезда;
    • звезда с нейтралью;
    • треугольник;
  • Оптимально подходят для коммутации цепей управления в системах ПИД- и ON/OFF-регулирования, управляемых приборами типа ТРМ500, ТРМ101, ТРМ210 или контроллерами ОВЕН ПЛК.
  • Совестно с приборами ОВЕН ТРМ12, ТРМ212, ТРМ148 и т.п. успешно применяются в котельной автоматике для управления исполнительными механизмами типа МЭО и электроприводами KIPVALVE DCL-05…DCL-20 и т.п.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серии MD-xx44.ZD3

Модификация ТТР

Рекомендуемый предельный ток нагрузки

Максимально допустимый ток нагрузки

резистивная нагрузка

индуктивная нагрузка

MD-0544.ZD3

4 A

0,5 A

5 A

MD-1044.ZD3

8 A

1 A

10 A

MD-1544.ZD3

12 A

1,5 A

15 A

Конструктивные особенности твердотельных реле серии MD-xx44.ZD3

Твердотельные реле серии MD-xx44.ZD3 ориентированы на коммутацию слаботочной нагрузки. Малый ток нагрузки, протекающий через ТТР, вызывает сравнительно небольшой нагрев его силового ключа. Это в свою очередь позволяет применять наиболее экономичные конструктивные решения по отводу избыточного тепла:

  • Алюминиевое основание в сравнении с медным является более экономичным решением, но обеспечивает при этом необходимый теплоотвод при коммутации слаботочной нагрузки.
  • Симисторный силовой элемент, являясь бюджетным решением для ТТР, обеспечивает надежную коммутацию рекомендуемых токов для данной серии твердотельных реле.
  • Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.

Особенности корпуса твердотельных реле серии MD-xx44.ZD3

  • Корпус ТТР MD-xx44.ZD3 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
  • Компактный корпус.
  • Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

Основные технические характеристики

Параметр

Значение

Тип коммутируемого тока

Переменный ток

Вид коммутируемой нагрузки

Однофазная
Трехфазная*

Допустимые схемы включения для трехфазной нагрузки

"Звезда", "Звезда с нейтралью", "Треугольник"

Тип коммутируемой нагрузки

Резистивная

Индуктивная

Коммутируемое напряжение

24...440 VAC

Управляющий сигнал

Дискретный сигнал напряжения 3...32 VDC

Пороги включения/выключения

Порог включения: 3 VDC

Порог отключения: 1 VDC

Входное сопротивление

900 Ом

Тип выходных силовых элементов

Симисторы (TRIAC)

Вид коммутации

Коммутация при переходе через 0

Максимальное пиковое напряжение

9 класс (900 VAC)

Потребляемый ток в цепи управления

6…35 мА

Падение напряжения на реле в коммутируемой цепи

≤1,6 VAC (во включенном состоянии)

Ток утечки в коммутируемой цепи

≤10 мА

Время переключения реле

≤10 мс (при частоте 50 Гц)

Максимальная частота коммутации

50 Гц

Сопротивление изоляции

500 МОм (при 500 VDC)

Электрическая прочность изоляции

Соответствует стандартам UL1577 (2500 V в течение одной минуты)

* – для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу.

Условия эксплуатации твердотельных реле серии MD-xx44.ZD3 (согласно ГОСТ 15150)

Температура окружающего воздуха

-30…+70 °С

Атмосферное давление

84…106,7 кПа

Относительная влажность

≤ 80% (при +25 °С и ниже без конденсации влаги)

Схемы подключения

Схемы включения в цепь коммутации
Габаритные размеры

Корпус и рекомендации по монтажу твердотельных реле серии MD-xx44.ZD3

Габаритные размеры и масса38,5×28,7×18 мм; ≤30 гр
Материал основанияАлюминий
ИндикацияСветодиод для контроля наличия входного сигнала
Тип монтажаКрепление винтами на плоскость
Рекомендации по схеме включенияПри управлении индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки (см. схему включения)
