Описание:

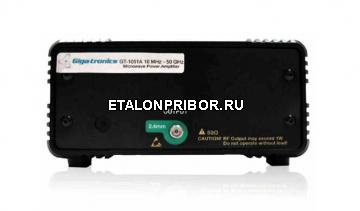

GT-1051A Сверхвысокочастотный усилитель мощности компании Giga-tronics обеспечивает превосходную точность импульсов, низкий уровень интермодуляционных искажений, высокую линейность и отличную неравномерность усиления даже без прогрева, высокую стабильность с точки зрения дрейфа и прекрасные характеристики старения усилителей на лампах бегущей волны (TWTA). Эти усилители характеризуются низким коэффициентом шума, низким коэффициентом гармоник и помех, а также высокой устойчивостью к рассогласованию с импедансом нагрузки.
Использование:
Эти усилители могут использоваться в системах беспроводной связи и в системах тестирования компонентов в случаях, когда требуется усилитель с линейным усилением. Эти сверхвысокочастотные усилители мощности с превосходной точностью импульсов идеально подходят для большого числа вариантов применения в аэрокосмической и оборонной промышленности, включая имитацию и тестирование сигналов систем радиоэлектронной борьбы (EW), систем радиоэлектронного подавления (ECM), систем противодействия радиоэлектронной борьбе (ECCM), радарных систем и систем спутниковой связи. Усилитель GT-1051A является идеальным компоновочным блоком систем автоматического тестового оборудования (ATE) для усиления тестовых сигналов для компенсации потерь в кабелях и соединителях при необходимости прокладки протяженных кабельных соединений в монтажных секциях, в камерах климатических испытаний или в полевых условиях.
Диапазон частот:
10 МГц ... 50 ГГц
Выходная мощность:
Выходная мощность определяется как минимальная мощность в режиме насыщения при нагрузке 50 Ом и входном уровне +5 дБм при температуре 23 °C ± 5 °C. Входная мощность для нормального режима работы должна быть ограничена максимальным уровнем +20 дБм.
Диапазон | Спецификации* |
---|---|
10 МГц ... 100 МГц | типовое значение +24 дБм (250 мВт) |
100 МГц ... 2 ГГц | типовое значение +27 дБм (500 мВт) |
2 ... 10 ГГц | номинальное значение +30 дБм (1 Вт), минимальное значение +26 дБм (400 мВт) |
10 ... 30 ГГц | номинальное значение +28 дБм (600 мВт), минимальное значение +25 дБм (300 мВт) |
30 ... 40 ГГц | номинальное значение +27 дБм (500 мВт), минимальное значение +23 дБм (200 мВт) |
40 ... 50 ГГц | номинальное значение +24 дБм (250 мВт), минимальное значение +20 дБм (100 мВт) |
Неравномерность усиления:
Номинальное усиление составляет 25 дБ, минимальное усиление > 20 дБ.
Неравномерность усиления определяется как максимальное изменение при входном уровне -5 дБм и нагрузке 50 Ом.
Диапазон | Спецификации |
---|---|
10 МГц ... 100 МГц | типовое значение ± 3,5 дБ |
100 МГц ... 2 ГГц | типовое значение ± 2,5 дБ |
2 ... 40 ГГц | номинальное значение ± 2,5 дБм |
2 ... 50 ГГц | номинальное значение ± 3,5 дБм |
КСВН на входе и на выходе
100 МГц ... 1 ГГц | 1 ... 2 ГГц | 2 ... 30 ГГц | 30 ... 40 ГГц | 40 ... 50 ГГц | |
Вход, 50 Ом | типовое значение 2,3:1 | типовое значение 2,0:1 | номинальное значение 1,5:1 | номинальное значение 2,0:1 | номинальное значение 2,3:1 |
Выход, 50 Ом | типовое значение 4,5:1 | типовое значение 2,9:1 | номинальное значение 2,0:1 | номинальное значение 2,3:1 | номинальное значение 2,9:1 |
Параметр | Спецификации |
---|---|
Стабильность | Безусловная стабильность |
КСВН при максимальной нагрузке | 3:1 |
Максимальная входная мощность | +20 дБм |
Перехват составляющих третьего порядка | номинальное значение +37 дБм |
Гармонические искажения* | номинальное значение < -30 дБ ниже несущей |
Помехи* | номинальное значение < -60 дБ ниже несущей |
Развязка | > 50 дБ |
Коэффициент шума | номинальное значение < 10 дБ; максимальное значение < 14 дБ |
*Примечание: Гармоники измеряются при выходной мощности +10 дБм. Помехи измеряются при уровне входной мощности -5 дБм.
Сетевое напряжение | 100 ... 240 В переменного тока, 47 ... 63 Гц, одна фаза | |
Потребляемая мощность | максимум 20 ВА | |
Рабочая температура | 0 °С... +50 °С | |
Температура при хранении | -20 °С ... +75 °С | |
Габаритные размеры | высота 2,75" x ширина 5,0" x глубина 5,5" (70 мм x 127 мм x | 140 мм) |
Вес | 4,5 фунта (2 кг) | |
Высокочастотные соединители | 2,4 мм (вилка) |
